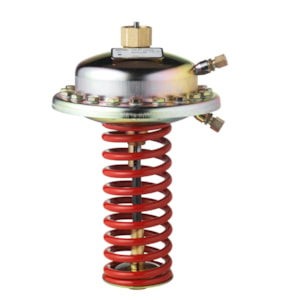

Le régulateur de pression différentielle Danfoss AFP PN 25 maintient une pression différentielle constante dans les circuits hydrauliques sans énergie externe. Plage de réglage 0,15–1,5 bar. Plus d'informations
Rupture de stock - peut être demandé
| Plage de pression | 0,15...1,5 bar |
| Pression | PN 25 |
| Pression de service max. | 25 bar |
| Poids | 14.20 kg |
Danfoss AFP (réf. 003G1016) est un actionneur à membrane destiné au régulateur automatique de pression différentielle AFP/VFG 2(1). Associé à une vanne VFG 2 ou VFG 21 et à des kits de tube d’impulsion AF, il constitue un régulateur complet qui maintient une pression différentielle constante dans les installations de chauffage, de refroidissement et de climatisation – sans aucune alimentation électrique. L’actionneur de 250 cm² couvre une plage de réglage de 0,15 à 1,5 bar et une pression nominale PN 25, ce qui le rend adapté aux installations de taille moyenne comme aux applications plus exigeantes.
Son principal domaine d’application concerne les réseaux de chauffage urbain et les circuits de chauffage ramifiés dans les immeubles résidentiels et administratifs à plusieurs étages. Partout où le débit varie dans le circuit – lors de l’ouverture et de la fermeture de vannes thermostatiques ou d’organes de régulation – l’AFP stabilise la pression différentielle et évite les instabilités hydrauliques. Il est également utilisé dans les installations frigorifiques et de climatisation ainsi que dans les applications industrielles, où le fluide est de l’eau de circulation ou de l’eau glycolée jusqu’à 30 %.
Les variations de pression dans les conduites de départ et de retour sont transmises par des tubes d’impulsion à la chambre de l’actionneur, où elles agissent sur la membrane de régulation en EPDM. Le ressort de réglage de l’actionneur détermine la valeur souhaitée de la pression différentielle – la vanne se ferme lorsque le ΔP augmente et s’ouvre lorsqu’il diminue. L’actionneur AFP est équipé d’une soupape de sécurité contre les surpressions intégrée, qui protège la membrane contre une pression différentielle excessive. Le réglage de la valeur souhaitée s’effectue directement sur le corps de l’actionneur, sans outil, et peut être plombé.
Caractéristiques techniques de l’actionneur AFP (003G1016) :
Sous la réf. 003G1016 est fourni exclusivement l’actionneur AFP (servomoteur à membrane). Le régulateur complet de pression différentielle se compose de l’actionneur AFP, d’une vanne VFG 2 ou VFG 21 et de deux kits de tube d’impulsion AF (003G1391), qui se commandent séparément. Choisissez la vanne en fonction du DN et du PN requis – pour PN 25 et DN 15, il s’agit par exemple de la VFG 2 réf. 065B2401.
Le réglage s’effectue à l’aide du ressort de réglage directement sur le corps de l’actionneur, sans utiliser d’outils. La plage du ressort pour l’actionneur 003G1016 est de 0,15 à 1,5 bar. Après réglage, la valeur définie peut être plombée afin d’éviter toute modification indésirable en service.
Oui. L’actionneur AFP (003G1016) dispose d’une soupape de sécurité contre les surpressions intégrée, qui protège la membrane de régulation contre une pression différentielle excessive. Attention – le modèle AFP-9 ne possède pas cette soupape de sécurité ; il ne faut pas le confondre avec l’AFP.
Pour les combinaisons DN 15–80 avec une température du fluide jusqu’à 120 °C, le régulateur peut être installé dans n’importe quelle position. Pour DN 15–80 à une température supérieure à 120 °C et pour tous les diamètres DN 100–250, le régulateur doit être monté exclusivement sur une conduite horizontale, avec l’actionneur orienté vers le bas.
Le pot de refroidissement (réf. 003G1392, volume 1 litre) est obligatoire dès que la température du fluide atteint ou dépasse 150 °C. Sans celui-ci, l’actionneur AFP peut être utilisé jusqu’à 150 °C ; avec le pot, les vannes VFG 2 en PN 25 supportent jusqu’à 200 °C.
