Paramètres et catalogues

Dimension (DN)	DN 20, DN 15
Plage de pression	5...30 kPa
Pression	PN 16
Taille de raccordement	1"
Poids	1.56 kg

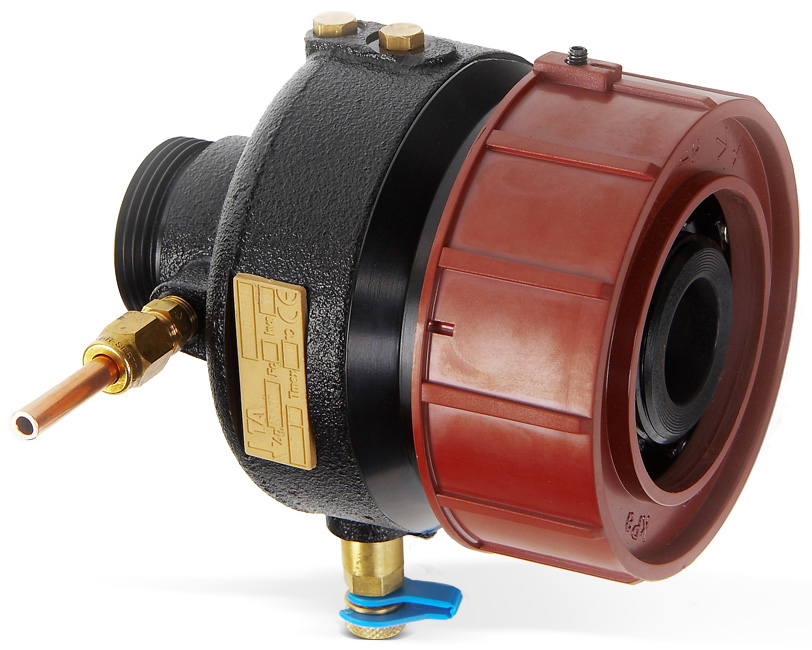

Le régulateur est réglable en continu pour des différences de pression de 5 à 30 kPa. Il est adapté pour des applications de chauffage ou de refroidissement exigeant une température élevée ou une forte différence de pression. L'installation se fait sur la tuyauterie de retour tant du côté primaire que secondaire des systèmes, dans le sens du flux indiqué sur le corps du régulateur. Le fonctionnement du régulateur est très silencieux. Grâce aux prises de mesure, des processus d'équilibrage précis sont atteints.

Construction et fonction

1. Membrane - la membrane est soumise à la pression du tuyau d'alimentation à travers le tuyau d'impulsion Δp+ et ferme ainsi le régulateur

2. Vis de purge - après le remplissage du système, il est conseillé de purger le corps du régulateur

3. Ressort - agit sur la membrane de l'autre côté et provoque l'ouverture de la vanne en conjonction avec la pression conduite par le canal intégré du tuyau de retour

4. Vis de blocage - assure le réglage de la valeur sur la bague

5. Bague de réglage - affecte la force du ressort. Lorsque la force du ressort et les pressions agissant sur la membrane sont équilibrées, une différence de pression constante est atteinte.
