Régulateur de débit avec vanne de régulation intégrée, plage de débit 0,2–1,0 m³/h, filetage extérieur G 3/4 A, corps en laiton sans plomb, température maximale 120 °C, montage sur conduite d’alimentation et de retour. Plus d'informations
Rupture de stock - peut être demandé
| Débit | 1,6 m3/h |
| Diamètre nominal | DN 15 |
| Pression | PN 16 |
| Taille de raccordement | G 3/4" |
| Type de raccordement | Filetage extérieur |
| Poids | 0.47 kg |

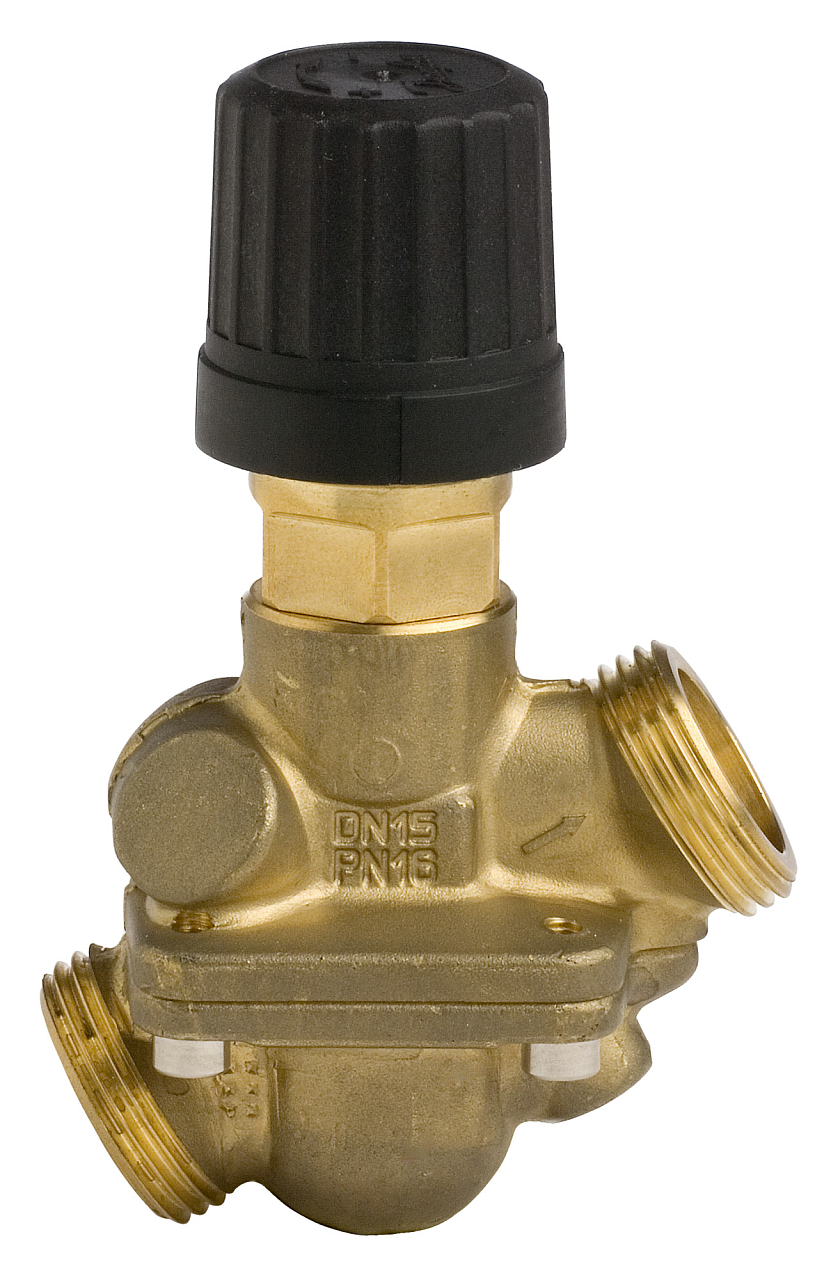

Danfoss AHQM PN 16 DN 15 est un régulateur de débit à action directe avec vanne de régulation intégrée, destiné aux réseaux de chauffage urbain et aux circuits de chauffage secondaires. Dans un seul corps compact, il réunit la fonction de régulateur de pression différentielle et de vanne de régulation – le débit reste ainsi constant независимоamment des variations de pression différentielle dans le réseau. La vanne est conçue pour le raccordement des servomoteurs électriques Danfoss AMV(E) et leur association avec les régulateurs électroniques de la gamme ECL.
L’AHQM est destiné aux réseaux de chauffage urbain (CZT) et aux circuits de chauffage secondaires des immeubles résidentiels, bâtiments industriels ou sous-stations. Il s’installe sur la conduite aller ou retour entre la source de chaleur et les circuits terminaux, partout où il est nécessaire de maintenir un débit réglé indépendamment des fluctuations de pression différentielle dans le réseau. La vanne fonctionne avec de l’eau de circulation ainsi qu’avec des mélanges eau-glycol jusqu’à 30 % dans une plage de température de 2 à 120 °C et jusqu’à une pression PN 16.
Le corps de vanne est moulé en laiton DZR CW602N (CuZn36Pb2As) résistant à la dézincification, qui résiste à la corrosion dans les installations de chauffage avec un pH de 7 à 10. La caractéristique de régulation linéaire et la fuite ≤ 0,05 % de la valeur kVS (selon IEC 534) garantissent une régulation précise et stable. Pour le DN 15, les servomoteurs compatibles sont les AMV(E) 10, AMV(E) 13, AMV(E) 130, AMV(E) 140 ainsi que leurs variantes avec commande manuelle ou ressort de rappel. La combinaison AHQM DN 15–32 avec servomoteur AMV(E) 13 est homologuée selon la norme DIN 14597. Le débit peut être préréglé manuellement à l’aide de la vis rotative du limiteur de débit selon le diagramme de réglage ou à l’aide d’un compteur de chaleur ; le servomoteur fonctionne ensuite en continu de zéro jusqu’à ce maximum en fonction de la charge instantanée.
Caractéristiques techniques (DN 15, kVS 1,6) :
Oui, l’AHQM est conçu pour être monté aussi bien sur la conduite aller que sur la conduite retour. Pour les DN 15–32, la vanne peut être installée sur une tuyauterie horizontale ou verticale, le servomoteur électrique raccordé devant toujours être orienté vers le haut.
Pour l’AHQM DN 15, les servomoteurs compatibles sont les AMV(E) 10, AMV(E) 13 (avec fonction ressort de rappel), AMV(E) 130, AMV(E) 140 ainsi que les versions AMV(E) 130H et AMV(E) 140H avec commande manuelle. La combinaison AHQM DN 15–32 avec AMV(E) 13 est homologuée selon la norme DIN 14597. Le servomoteur électrique est commandé séparément.
Le débit se règle en modifiant la position du limiteur réglable, en tournant la vis dans le sens inverse des aiguilles d’une montre selon le diagramme de réglage ou à l’aide d’un compteur de chaleur. Le servomoteur électrique fonctionne ensuite en continu du débit nul jusqu’au débit maximal ainsi réglé, en fonction de la charge thermique instantanée.
Le laiton DZR CW602N (CuZn36Pb2As), résistant à la dézincification, résiste à la corrosion provoquée par la dézincification – un processus au cours duquel, dans une eau agressive, le zinc est extrait du laiton ordinaire et le matériau se dégrade progressivement. Dans les installations de chauffage avec un pH de 7 à 10, le laiton DZR garantit une longue durée de vie sans dégradation du corps.
Oui. En combinaison avec les servomoteurs AMV(E), l’AHQM peut être piloté via les régulateurs électroniques Danfoss ECL. Le débit s’adapte automatiquement à la charge thermique instantanée – une utilisation typique concerne les sous-stations ou les immeubles résidentiels raccordés à un réseau de chauffage urbain.
