Le Danfoss AVQM est un régulateur de débit à action directe avec vanne de régulation intégrée, conçu pour une utilisation dans les réseaux de chauffage et de refroidissement urbains. Plus d'informations
Rupture de stock - peut être demandé
| Dimension (DN) | DN 40 |
| Pression | PN 25 |
| Taille de raccordement | DN 40 |
| Type de raccordement | Bride |
| Poids | 11.75 kg |

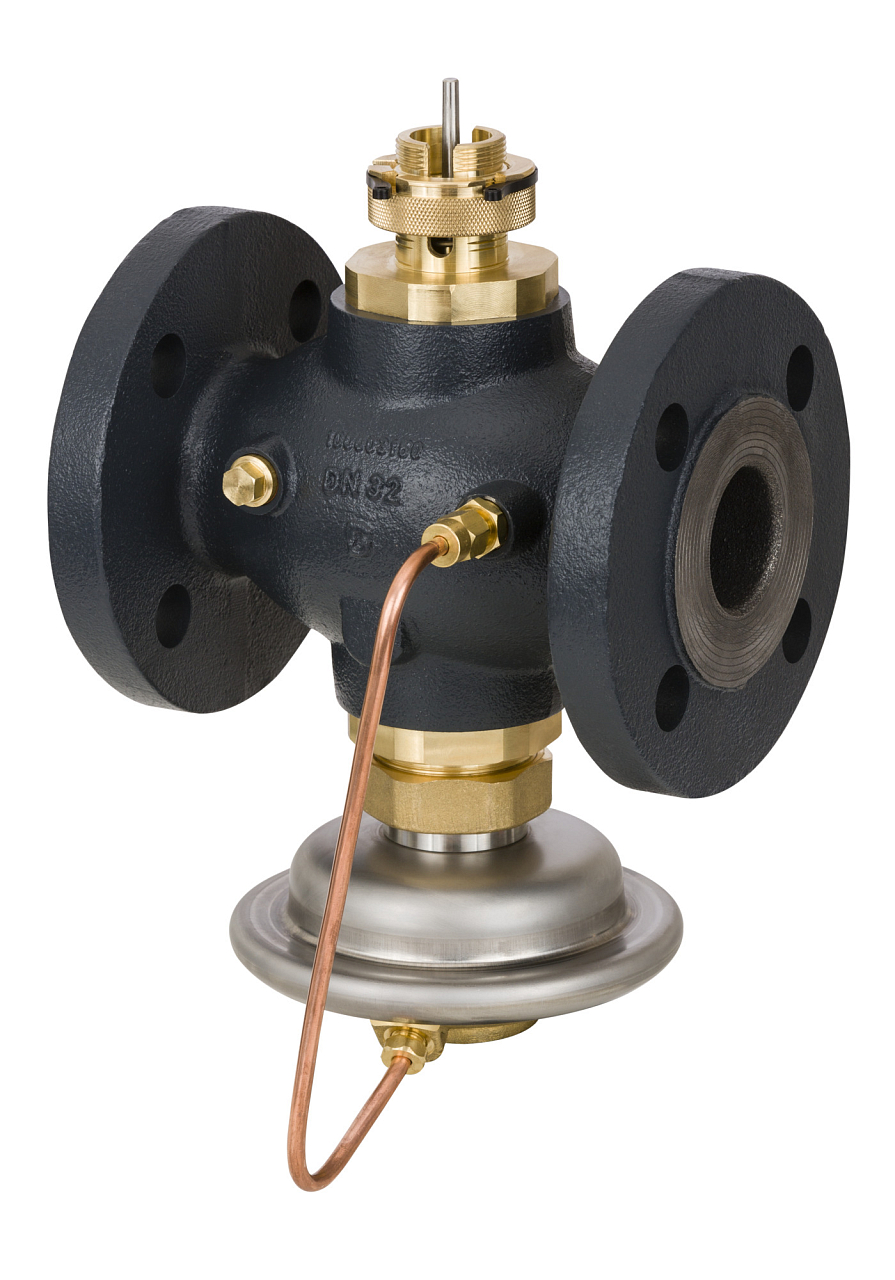

Danfoss AVQM PN 25 DN 40 (code 003H6757) est un régulateur de débit autonome avec vanne de régulation intégrée, conçu pour les installations de chauffage et de refroidissement. Il combine dans un seul corps un limiteur hydraulique réglable du débit maximal et une vanne de régulation. Le servomoteur électrique AMV(E) assure une régulation continue du débit de zéro jusqu’au Qmax réglé, tandis que la limitation du débit elle-même fonctionne sans alimentation externe, uniquement selon un principe hydraulique.
La vanne est destinée aux postes de livraison et aux sous-stations d’échange thermique des réseaux de chauffage urbain et de refroidissement. Elle se monte sur la conduite aller ou retour du circuit secondaire, où elle veille à ce que le débit ne dépasse pas la valeur Qmax réglée, indépendamment des conditions de pression instantanées dans le reste de l’installation. Elle évite ainsi le déséquilibre hydraulique du réseau en cas de variations de pression différentielle ou lors de l’ouverture d’autres dérivations. L’AVQM convient aussi bien aux nouvelles installations qu’à la rénovation de postes de livraison existants, où elle peut compléter ou remplacer des organes d’équilibrage et de régulation séparés.
Le débit du fluide crée une chute de pression à travers le limiteur à étranglement réglable. Les pressions résultantes sont transmises par un tube d’impulsion à la chambre à membrane de l’actionneur, où un ressort intégré maintient constante la pression différentielle au niveau du limiteur ; le débit est ainsi automatiquement limité à la valeur Qmax réglée, sans énergie électrique. Le servomoteur électrique AMV(E) (à commander séparément) module en continu le débit de zéro jusqu’à ce maximum réglé selon le signal du régulateur ECL. La combinaison avec les servomoteurs AMV(E) 13, AMV(E) 23 ou AMV(E) 33 est certifiée selon la norme DIN EN 14597.
Caractéristiques techniques – AVQM PN 25 DN 40 (003H6757) :
Non. Le limiteur de débit est autonome : il fonctionne uniquement selon un principe hydraulique (pression différentielle + membrane + ressort) et ne nécessite aucune énergie pour assurer sa fonction. Seul le servomoteur AMV(E), qui module le débit de zéro jusqu’au Qmax réglé, nécessite une alimentation électrique. En cas de coupure d’alimentation du servomoteur, le limiteur hydraulique empêche toujours le dépassement du débit maximal réglé.
Pour le DN 40, les servomoteurs compatibles sont les AMV(E) 20, AMV(E) 30, AMV(E) 23 et AMV(E) 33, y compris les variantes avec ressort de rappel (SL) et avec limitation de course. Les servomoteurs AMV 150, AMV(E) 10 et AMV(E) 13 sont exclusivement destinés au DN 15. Le servomoteur pour la vanne 003H6757 se commande séparément ; la vanne est livrée prémontée avec le tube d’impulsion.
Oui. La fiche technique Danfoss présente des schémas de montage pour les deux positions : montage sur l’aller (flow mounting) et montage sur le retour (return mounting). Lors de l’installation, il est nécessaire de respecter le sens d’écoulement indiqué sur le corps de vanne. La position du servomoteur AMV(E) doit également respecter les orientations de montage autorisées décrites dans la fiche technique correspondante du servomoteur.
Le débit maximal se règle mécaniquement, en modifiant la position du limiteur à étranglement dans la vanne. Le réglage s’effectue selon le diagramme de débit figurant dans la notice de montage Danfoss, ou directement en fonctionnement à l’aide d’un compteur de chaleur. Pour la version à brides DN 40, la plage réglable va de Qmin 0,8 m³/h à Qmax 12 m³/h. La vanne est livrée entièrement prémontée ; le réglage du débit est effectué par l’installateur lors de la mise en service du poste.
Le servomoteur électrique AMV(E) se commande toujours séparément. La version à brides DN 40 (PN 25, EN 1092-2) ne nécessite aucun adaptateur ni embout : la vanne se monte directement sur les brides de la tuyauterie. En accessoires de maintenance, des cartouches de rechange du limiteur sont disponibles (code 003H6868 pour DN 32–50) ainsi que des cartouches de rechange de la vanne de régulation (003H6885). Pour sécuriser le réglage du débit, une bague de verrouillage est disponible (003G6400, conditionnement de 5 pièces).
