Le régulateur de débit Danfoss AVQM avec vanne de régulation intégrée est un dispositif auto-actionné destiné principalement aux applications dans les réseaux de chauffage et de refroidissement urbains. Plus d'informations
Rupture de stock - peut être demandé
| Dimension (DN) | DN 32 |
| Plage de pression | 16 bar |
| Pression | PN 25 |
| Taille de raccordement | G 1 3/4" |
| Type de raccordement | Filetage extérieur |
| Poids | 5.90 kg |

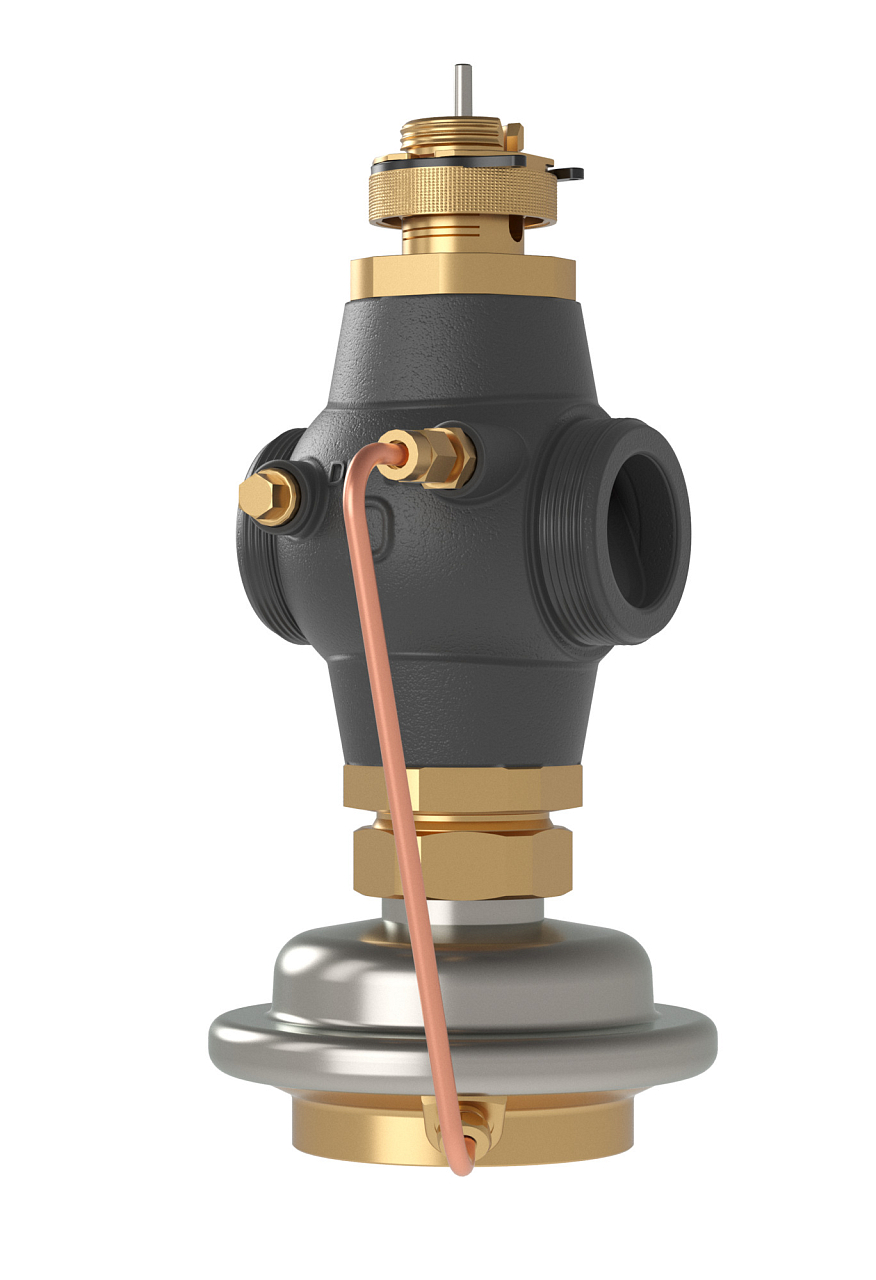

Danfoss AVQM (PN 25) DN 32 est un régulateur de débit à action directe avec vanne de régulation intégrée, destiné aux réseaux de chauffage et de refroidissement urbains. Il empêche automatiquement le dépassement du débit maximal réglé, indépendamment des variations de pression différentielle dans le réseau. Associé aux servomoteurs électriques Danfoss AMV(E) et aux régulateurs ECL, il permet une automatisation complète et une régulation à distance du débit d’eau de chauffage ou d’eau glacée.
La vanne est principalement conçue pour les installations de chauffage et de refroidissement urbains à raccordement indirect, lorsqu’il est nécessaire de maintenir un débit constant à chaque point de soutirage, indépendamment des conditions de pression dans le réseau primaire. Elle trouve son application comme organe de régulation dans les sous-stations d’appartement, les bâtiments commerciaux et industriels ainsi que dans les grands réseaux de distribution thermique. L’installation est possible aussi bien sur la conduite aller que sur le retour, dans n’importe quelle position de montage de la vanne. Le raccordement G 1 3/4" (DIN ISO 228/1) permet une intégration directe dans une tuyauterie filetée.
L’AVQM fonctionne selon le principe de la régulation de débit compensée en pression : un limiteur de débit réglable crée une pression différentielle qui agit, via un tube d’impulsion, sur la membrane de régulation et le servomécanisme. Lorsque la pression différentielle dans le réseau augmente, la vanne se ferme progressivement ; lorsqu’elle diminue, elle s’ouvre – le débit reste ainsi stable sur toute la plage de réglage (Qmin 0,4 m³/h à Qmax 10 m³/h pour DN 32). La vanne de régulation à caractéristique logarithmique et à autorité de 100 % est prête pour le raccordement d’un servomoteur AMV(E) et d’un régulateur ECL. La combinaison avec les servomoteurs AMV(E) 13, AMV(E) 23 (SL) ou AMV(E) 33 (SL) est conforme à la norme DIN EN 14597.
Caractéristiques techniques – DN 32 (003H6753) :
L’AVQM peut être installé aussi bien sur la conduite aller que sur le retour – le fonctionnement hydraulique de la vanne ne dépend pas du côté de montage. Il est toutefois nécessaire de respecter la position d’installation du servomoteur électrique AMV(E) conformément à sa propre fiche technique, car le servomoteur doit être monté dans une orientation autorisée.
Pour le DN 32, les servomoteurs compatibles sont les AMV 20, AMV 30, AMV(E) 20, AMV(E) 23, AMV(E) 30, AMV(E) 33, AMV(E) 23 SU ainsi que les versions à course limitée AMV 20 SL, AMV 23 SL, AMV 30 SL. Les servomoteurs AMV 150, AMV(E) 10 et AMV(E) 13 sont exclusivement destinés au DN 15. La combinaison AVQM DN 32 avec AMV(E) 23 (SL) ou AMV(E) 33 (SL) est conforme à la norme DIN EN 14597.
Le débit maximal se règle en modifiant la position du limiteur de débit réglable (pièce n° 2 selon le schéma de montage). Effectuez le réglage à l’aide du diagramme de réglage figurant dans la notice de montage ou, de manière plus précise, à l’aide d’un compteur de chaleur externe. Le servomoteur électrique AMV(E) doit être commandé séparément – il n’est pas fourni avec le régulateur.
La vanne est exclusivement destinée à l’eau de circulation et aux solutions aqueuses de glycol avec une concentration maximale de 30 %. Température du fluide : 2–150 °C, pH 7–10. L’AVQM n’est pas conçu pour la vapeur, le fioul de chauffage ni les liquides agressifs.
Oui. Pour le DN 32 (les mêmes kits s’appliquent également aux DN 40 et DN 50), sont disponibles : l’insert de vanne (code 003H6868, kVS 12,5 m³/h) et l’insert de vanne de régulation (code 003H6885). Le servomoteur est disponible séparément sous le code 003H6841.
