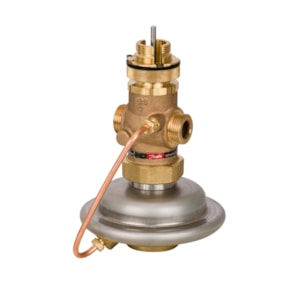

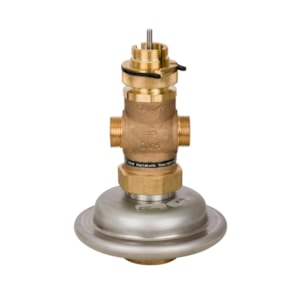

Le régulateur de débit Danfoss AVQM PN 25 DN 25 G 1 1/4" combine une vanne de régulation avec une régulation automatique du débit dans un seul corps. Il assure un débit constant dans les installations de chauffage et de refroidissement, avec un débit de 0,2 à 4,5 m³/h. Plus d'informations
Rupture de stock - peut être demandé
| Dimension (DN) | DN 25 |
| Pression | PN 25 |
| Pression de service max. | 25 bar |
| Taille de raccordement | G 1 1/4" |
| Température du fluide | 2...150 °C |
| Poids | 3.07 kg |
Danfoss AVQM PN 25 est un régulateur de débit à action directe avec vanne de régulation intégrée. L’appareil combine la fonction de limiteur de débit et de vanne de régulation dans un seul corps compact – sans alimentation externe, il maintient le débit réglé à une valeur constante indépendamment des variations de pression différentielle dans l’installation. La version DN 25 G 1¼" (code 003H6752) est destinée à un raccordement fileté et couvre des débits de 0,2 à 4,5 m³/h.
L’AVQM est conçu pour les réseaux de chauffage et de refroidissement urbains, où un équilibrage hydraulique précis des différentes branches est essentiel au bon fonctionnement. Il est typiquement utilisé avec des unités ventilo-convecteurs, des systèmes de climatisation, des postes de transfert et des stations d’échange, ou encore dans des procédés industriels nécessitant un débit de fluide stable. Le régulateur peut être monté aussi bien sur la conduite aller que sur la conduite retour de l’installation.

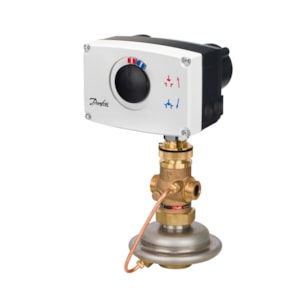

Le régulateur fonctionne selon un principe d’action directe – la chute de pression à travers le limiteur de débit réglable est transmise directement, via un tube d’impulsion, à la membrane de régulation du servomoteur. Lorsque la pression différentielle augmente, la vanne se ferme ; lorsqu’elle diminue, la vanne s’ouvre, ce qui permet de maintenir le débit maximal réglé Qmax sans aucune alimentation externe. Associé à un servomoteur électrique Danfoss AMV(E) et à un régulateur ECL, l’AVQM permet une régulation modulante du débit de zéro jusqu’au maximum réglé, contribuant ainsi à réaliser des économies d’énergie sur l’ensemble de l’installation.
Caractéristiques techniques (DN 25, code 003H6752) :
Pour la limitation automatique de base du débit à la valeur réglée Qmax, aucun servomoteur électrique n’est nécessaire – le régulateur fonctionne à action directe sans alimentation externe. Le servomoteur électrique AMV(E) est requis si vous souhaitez moduler le débit de zéro jusqu’au maximum réglé, par exemple sur la base d’un signal provenant d’un régulateur ECL supérieur. Le servomoteur électrique se commande toujours séparément.
Pour la version DN 25, les servomoteurs des séries AMV(E) 20, AMV(E) 23, AMV(E) 23 SU, AMV(E) 30 et AMV(E) 33 conviennent, y compris les variantes SL avec limitation de course. La combinaison de l’AVQM avec les servomoteurs AMV(E) 23 (SL) ou AMV(E) 33 (SL) est homologuée selon la norme DIN EN 14597 pour les dispositifs de régulation et de sécurité des installations thermiques. Les servomoteurs AMV 150, AMV(E) 10 et AMV(E) 13 ne peuvent être utilisés que pour la variante DN 15.
Le Qmax souhaité se règle en modifiant la position du limiteur de débit réglable directement sur la vanne. Le réglage s’effectue à l’aide du diagramme de réglage figurant dans la notice d’installation, ou à l’aide d’un compteur de chaleur directement en service. Le régulateur est livré entièrement assemblé, y compris le tube d’impulsion entre la vanne et le servomoteur.
Pour la variante DN 25, sont disponibles des embouts à souder (003H6910), des embouts filetés avec filetage extérieur conique R 1" (003H6904) et des embouts à bride PN 25 (003H6917). Les pièces de rechange comprennent l’insert de vanne 003H6867 (kVS 8,0 m³/h) et l’insert de vanne de régulation 003H6892. Un servomoteur de rechange pour le réglage ΔpMCV 0,2 bar (003H6841) est également disponible.
Le régulateur AVQM peut être monté sur la conduite aller comme sur la conduite retour. La position de montage du servomoteur électrique AMV(E) est soumise aux restrictions indiquées dans la fiche technique du servomoteur concerné – il convient de les vérifier avant le montage. La fiche technique de l’AVQM contient des schémas d’application pour les installations de chauffage à raccordement indirect avec montage sur la branche aller comme sur la branche retour.
