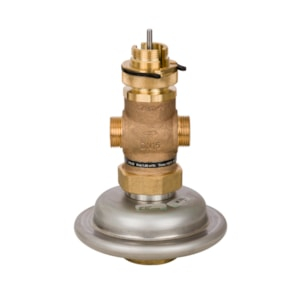

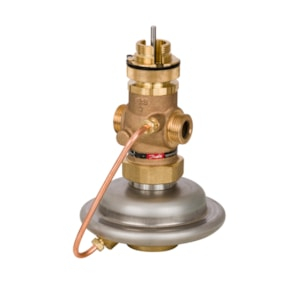

Le régulateur de débit Danfoss AVQM PN 25 DN 20 G 1" combine une vanne de régulation avec une régulation automatique du débit dans un seul corps. Il assure un débit constant dans les installations de chauffage et de refroidissement, avec un débit de 0,16 à 3,5 m³/h. Plus d'informations
Rupture de stock - peut être demandé
| Dimension (DN) | DN 20 |
| Pression | PN 25 |
| Pression de service max. | 25 bar |
| Taille de raccordement | G 1" |
| Température du fluide | 2...150 °C |
| Poids | 2.94 kg |
Danfoss AVQM PN 25 DN 20 (003H6751) est un régulateur de débit autonome avec vanne de régulation intégrée, conçu pour les réseaux de chauffage et de refroidissement urbains. Il combine la fonction de limiteur de débit et de vanne de régulation modulante dans un seul corps compact avec raccord fileté G 1". En association avec un servomoteur électrique de la série AMV(E), il assure une régulation précise du débit et de la température sans nécessiter d’équilibrage hydraulique des circuits.
Ce régulateur est principalement destiné aux circuits secondaires des postes de livraison de chauffage et de refroidissement urbains, où les variations de pression différentielle dans le réseau provoquent couramment des déséquilibres hydrauliques. Il convient également aux distributions par branches des systèmes fan-coil, des unités de climatisation ou du chauffage par le sol, où chaque branche nécessite un débit réglé avec précision. Grâce à son homologation selon la norme DIN EN 14597 (en combinaison avec les servomoteurs AMV(E) 13, AMV(E) 23 SL ou AMV(E) 33 SL), il répond aux exigences de régulation des installations de distribution centralisée de chaleur et de froid.
L’AVQM fonctionne selon un principe hydraulique, sans alimentation externe nécessaire pour la fonction de limitation de débit elle-même. Le débit du fluide crée une chute de pression au niveau du limiteur de débit réglable ; les pressions résultantes sont transmises par des tubes d’impulsion à l’actionneur à membrane, qui compense automatiquement les variations de pression et maintient le débit dans la plage réglée. Le servomoteur électrique de la série AMV(E) régule ensuite le débit de manière continue, de zéro jusqu’au maximum réglé, selon la demande de l’électronique de commande ECL ou d’un autre régulateur. La caractéristique de régulation est logarithmique avec une autorité de vanne de 1 (100 %) sur toute la plage de réglage.
Caractéristiques techniques – AVQM PN 25 DN 20 (003H6751) :

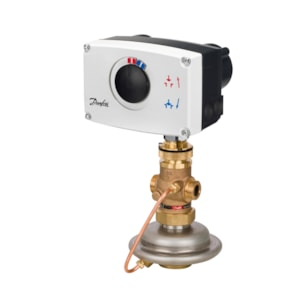

L’AVQM PN 25 DN 20 est compatible avec les servomoteurs Danfoss AMV(E) 20, AMV(E) 30, AMV(E) 23, AMV(E) 33, AMV(E) 23 SU, AMV 20 SL, AMV 23 SL et AMV 30 SL. Les servomoteurs AMV 150, AMV(E) 10 et AMV(E) 13 sont destinés uniquement à la variante DN 15. Les servomoteurs sont commandés séparément ; le régulateur AVQM est livré entièrement assemblé, y compris le tube d’impulsion entre la vanne et l’actionneur à membrane.
Oui, l’AVQM PN 25 peut être installé aussi bien sur l’aller que sur le retour. La fiche technique indique des schémas d’application pour les deux positions (montage sur aller et montage sur retour). Il convient de respecter les consignes d’installation du servomoteur électrique : les positions de montage autorisées du servomoteur sont définies dans sa fiche technique dédiée.
Le débit maximal se règle mécaniquement en modifiant la position du limiteur de débit réglable. Le réglage peut être effectué à l’aide du diagramme de réglage course–débit (inclus dans la notice d’installation) ou directement par mesure du débit à l’aide d’un calorimètre. Pour le DN 20 avec kVS 6,3 m³/h, le débit maximal correspond à une course d’environ 7 mm ; le diagramme détaillé course × débit figure dans la notice d’installation fournie avec le produit.
Oui, l’AVQM PN 25 est homologué pour l’eau de circulation ainsi que pour l’eau glycolée avec une teneur en glycol jusqu’à 30 %. La température du fluide peut être comprise entre 2 et 150 °C et le pH de l’installation doit être maintenu entre 7 et 10. En dehors de ces paramètres, le fabricant ne recommande pas l’utilisation et il convient de consulter le fournisseur.
Oui, Danfoss fournit des kits de maintenance pour l’AVQM PN 25. Pour le DN 20, sont disponibles l’insert de vanne avec kVS 6,3 m³/h (code 003H6996), l’insert de vanne de régulation (code 003H6891) et l’actionneur à membrane (code 003H6841). Vérifiez la disponibilité des pièces spécifiques auprès du fournisseur.
