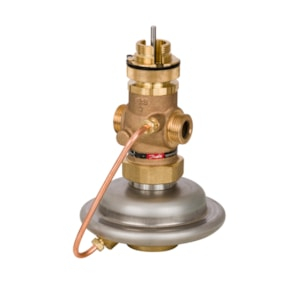

Le régulateur de débit Danfoss AVQM PN 25 DN 15 G 3/4" combine une vanne de régulation avec une régulation automatique du débit dans un seul corps. Il assure un débit constant dans les installations de chauffage et de refroidissement, avec un débit de 0,07 à 2,4 m³/h. Plus d'informations
Rupture de stock - peut être demandé
| Dimension (DN) | DN 15 |
| Pression | PN 25 |
| Pression de service max. | 25 bar |
| Taille de raccordement | G 3/4" |
| Température du fluide | 2...150 °C |
| Poids | 2.85 kg |

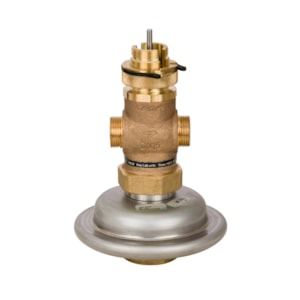

Danfoss AVQM (003H6750) est un régulateur de débit à action directe avec vanne de régulation intégrée, destiné aux installations de chauffage et de refroidissement urbains. Dans un seul corps compact, il remplit deux fonctions : il limite automatiquement le débit à la valeur maximale réglée et permet en même temps une régulation continue du débit par servomoteur électrique. Cette version DN 15 G 3/4" couvre des débits de 0,07 à 2,4 m³/h à la pression nominale PN 25.
L’AVQM est conçu pour les installations de chauffage et de refroidissement à raccordement indirect dans les immeubles résidentiels, les bâtiments commerciaux et les sites industriels. Il est généralement installé sur les dérivations des colonnes montantes, en aval des collecteurs ou en amont des ventilo-convecteurs et des échangeurs de chaleur. La vanne peut être montée aussi bien sur la conduite aller que sur la conduite retour. Il convient pour de l’eau de circulation ou de l’eau glycolée avec une concentration jusqu’à 30 % et un pH de 7 à 10.
Le débit provoque une chute de pression à travers le limiteur réglable. Les valeurs de pression résultantes sont transmises via un tube d’impulsion à une capsule à membrane, qui actionne le limiteur : lorsque la pression différentielle augmente, la vanne se ferme ; lorsqu’elle diminue, elle s’ouvre. Le débit maximal reste ainsi constant sur toute la plage de fonctionnement de pression différentielle de 0,2 à 1,5 bar, sans intervention de l’opérateur. Le servomoteur AMV(E) fonctionne ensuite de zéro jusqu’au maximum réglé en fonction des exigences du régulateur ECL ou d’un autre système de supervision.
Caractéristiques techniques (DN 15, code 003H6750) :

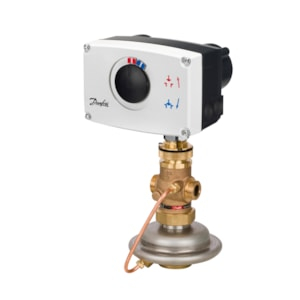

La fonction de limitation automatique du débit (équilibrage hydraulique) fonctionne même sans servomoteur : la vanne maintient le débit en dessous de la valeur maximale réglée de manière purement mécanique. En revanche, la régulation continue du débit sur toute la plage 0–Qmax nécessite un servomoteur électrique AMV(E). Celui-ci doit être commandé séparément. Les servomoteurs compatibles sont les AMV(E) 10, AMV(E) 13, AMV(E) 20, AMV(E) 23, AMV(E) 30, AMV(E) 33 et AMV 150.
L’AVQM peut être installé aussi bien sur la conduite aller que sur la conduite retour. La position de montage spécifique du servomoteur électrique AMV(E) doit être respectée conformément à la fiche technique du servomoteur concerné ; Danfoss indique les positions de montage admissibles du servomoteur en fonction de la température du fluide.
Le débit maximal se règle en tournant le limiteur de débit directement sur le corps de vanne. La procédure de réglage se base sur le diagramme de réglage figurant dans la notice d’installation fournie ; il est également possible d’utiliser un compteur de chaleur pour vérifier le débit réglé. Cette version (003H6750) couvre une plage de Qmax allant jusqu’à 2,4 m³/h.
Oui, l’AVQM est conçu pour fonctionner avec de l’eau glycolée jusqu’à une concentration de 30 %. Le pH du fluide doit être compris entre 7 et 10. Pour des concentrations plus élevées de mélange glycolé ou pour d’autres fluides, il convient de vérifier la compatibilité auprès du fabricant.
Danfoss propose des kits de maintenance séparés pour l’insert de vanne (code 003H6865 pour kVS 4,0 m³/h) ainsi que pour l’insert de la vanne de régulation (003H6890). En accessoires optionnels, des embouts à souder (003H6908 pour DN 15), des embouts filetés R 1/2" (003H6902) et des embouts à brides (003H6915) sont disponibles. Le servomoteur électrique se commande séparément selon le type AMV(E) requis.
