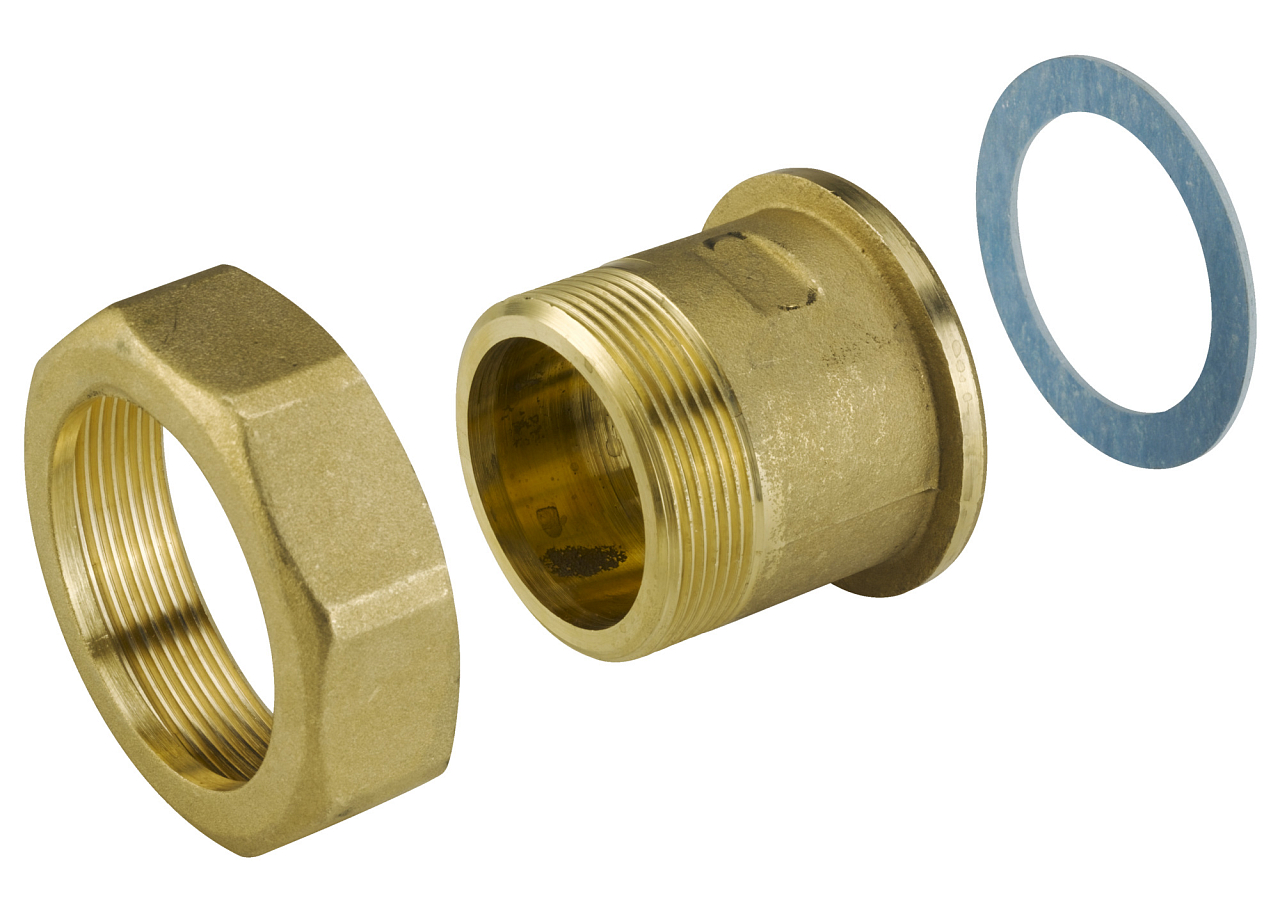

Le raccord fileté Danfoss (référence 003Z0278) est conçu pour le raccordement simple et fiable des vannes d’équilibrage et de régulation indépendantes de la pression de la série AB-QM en taille DN 50. Plus d'informations
Rupture de stock - peut être demandé
| Diamètre nominal | DN 50 |
| Poids | 0.83 kg |
Le raccord fileté Danfoss 003Z0278 est un accessoire de raccordement destiné exclusivement à la vanne d’équilibrage et de régulation indépendante de la pression de la gamme AB-QM en taille DN 50. Il assure un raccordement étanche et mécaniquement robuste de la vanne à une tuyauterie avec filetage R 2 et est fabriqué en laiton CW617N résistant à la dézincification.
Le raccord s’installe lors du montage des vannes AB-QM DN 50 dans les réseaux de chauffage et de refroidissement, typiquement sur des unités ventilo-convecteurs, des échangeurs de traitement d’air, des poutres froides et des panneaux rayonnants avec une tuyauterie de dimension R 2. Pour raccorder la vanne des deux côtés (aller et retour), 2 raccords sont nécessaires. La cote de raccordement A de l’ensemble vanne + raccord est de 244 mm (lors du serrage, la longueur se réduit légèrement sous l’effet de la compression du joint).
Caractéristiques techniques :
Le raccord 003Z0278 est destiné exclusivement à la version filetée de la vanne AB-QM DN 50 (réf. 003Z0771). La version à brides AB-QM DN 50 (réf. 003Z0772) ne nécessite pas de raccord fileté, car elle se raccorde via une bride PN 16. Pour les autres dimensions AB-QM, il existe des raccords correspondants avec un filetage et une référence de commande différents.
Pour raccorder la vanne AB-QM DN 50 à la tuyauterie, 2 raccords sont nécessaires : un sur l’aller et un sur le retour. Le produit 003Z0278 est conditionné à l’unité ; pour un montage complet, il faut donc commander 2 unités.
Le raccord est destiné aux circuits fermés de chauffage et de refroidissement avec de l’eau ou un mélange eau-glycol conformément à la norme DIN EN 14868. L’ensemble AB-QM DN 50 fonctionne dans une plage de température de –10 à +120 °C. Le laiton CW617N résiste à la dézincification et convient aux conditions de service standard des systèmes CVC de chauffage et de refroidissement.
La longueur de l’ensemble AB-QM DN 50 avec raccord fileté (cote A) est de 244 mm. Lors du serrage du raccord, le joint se comprime, de sorte que la longueur réelle d’installation sera légèrement inférieure. Lors de la planification de l’espace nécessaire pour la vanne dans un local technique ou une salle des machines, il convient de tenir compte de cette valeur.
