Raccord fileté Danfoss pour le raccordement de la vanne AB-QM DN 40 à une tuyauterie avec filetage extérieur R 1½ – accessoire monobloc en laiton CW617N assurant un raccordement vissé étanche et fiable. Plus d'informations
Rupture de stock - peut être demandé
| Diamètre nominal | DN 40 |
| Poids | 0.39 kg |

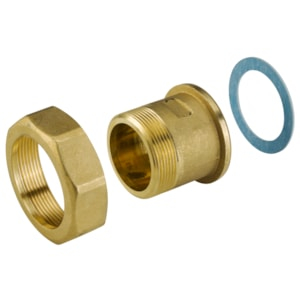

Le raccord fileté Danfoss 003Z0279 est un accessoire de montage destiné exclusivement au raccordement de la vanne de régulation indépendante de la pression AB-QM DN 40 au réseau de tuyauterie. Le raccord relie une tuyauterie avec filetage mâle R 1½ (ISO 228/1) au corps de vanne avec filetage G 2 A (ISO 228/1) et constitue un élément indispensable de toute installation d’une vanne AB-QM en taille DN 40. Le corps est fabriqué en laiton CW617N. Livré à l’unité.
Le raccord 003Z0279 s’utilise partout où la vanne Danfoss AB-QM DN 40 est installée comme élément d’un système de chauffage ou de refroidissement, par exemple sur des unités fan-coil, des échangeurs de traitement d’air, des poutres froides ou des panneaux rayonnants. Il permet un raccordement fileté étanche et facilement démontable de la vanne au réseau. Le montage ne nécessite pas d’outillage spécial ; pour le raccordement complet de la vanne (aller et retour), 2 pièces sont généralement nécessaires.
Le raccord 003Z0279 est destiné exclusivement à la vanne Danfoss AB-QM DN 40 (réf. 003Z0770). Pour les autres dimensions AB-QM (DN 10–32 et DN 50), il existe des types de raccords distincts avec le filetage correspondant ; ils ne sont pas interchangeables.
Le raccord est livré à l’unité. La vanne AB-QM DN 40 possède deux orifices de raccordement (aller et retour), de sorte que 2 pièces sont généralement nécessaires pour le raccordement fileté complet de la vanne au réseau de tuyauterie.
Côté tuyauterie, le raccord se monte sur un filetage mâle R 1½ (ISO 228/1). Côté vanne, il se raccorde à un filetage G 2 A (ISO 228/1). Les deux filetages sont conformes à la norme ISO 228/1.
Le corps du raccord est en laiton CW617N, un matériau résistant à la corrosion adapté aux circuits fermés de chauffage comme de refroidissement. La vanne AB-QM DN 40 à laquelle ce raccord est destiné est certifiée pour une plage de température de −10 à +120 °C et une pression nominale PN 16.
