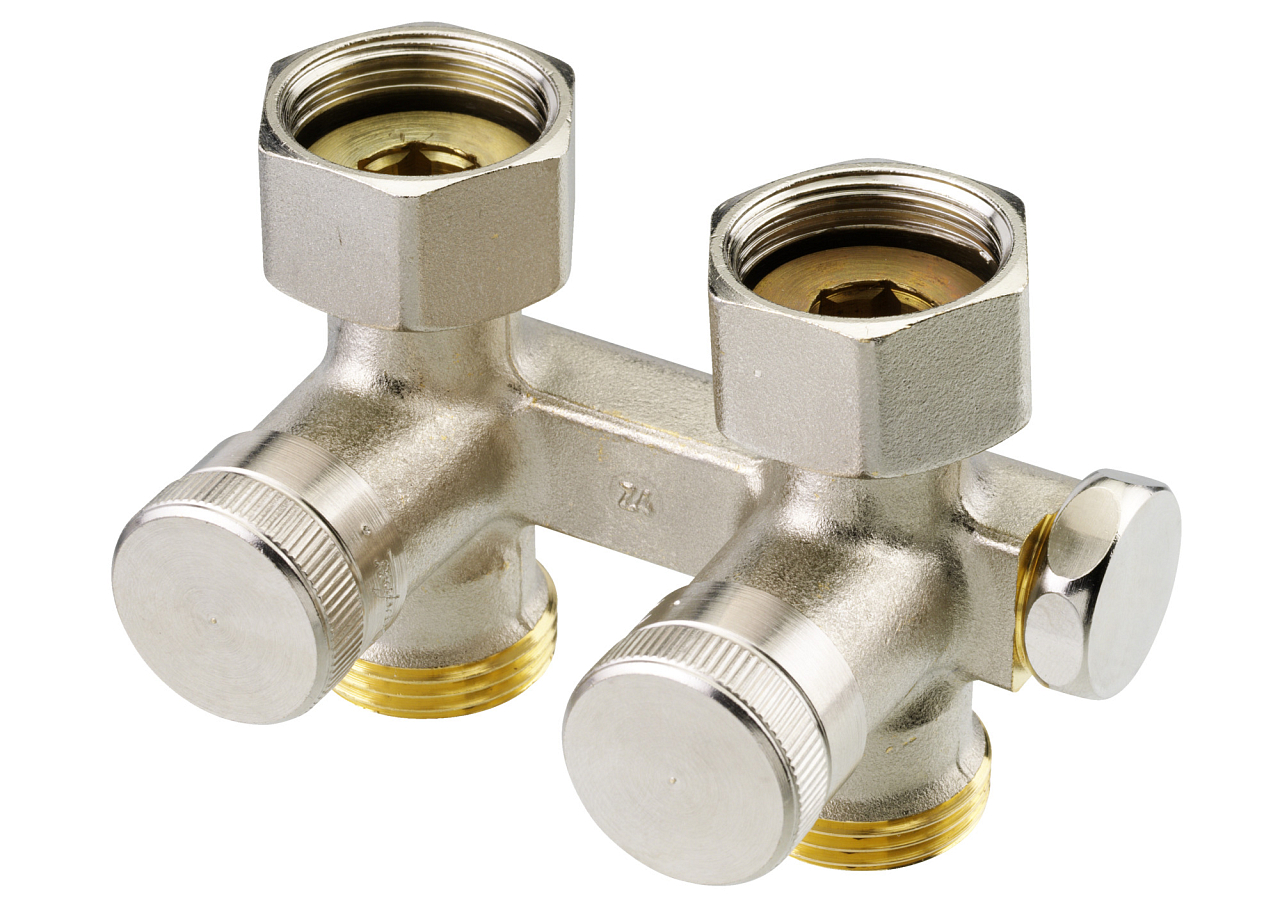

Raccord double pour radiateur Danfoss RLV-K DN 20, version droite, nickelé mat, pour installations monotube et bitube, G 3/4". Plus d'informations
Rupture de stock - peut être demandé
| Taille de raccordement au radiateur | G 3/4" |
| Pression | 10 bars |
| Taille de raccordement | DN 20 |
| Type de vanne | Direct |
| Poids | 0.53 kg |
Raccord double pour radiateur Danfoss RLV-K DN 20 droit (003L0281) est un raccord auto-étanche pour radiateurs avec un entraxe de raccordement de 50 mm. Il relie le radiateur au système de chauffage tout en permettant son isolement individuel ainsi que sa vidange sans mise à l’arrêt du reste de l’installation. La version droite (passante) est destinée aux réseaux dont les conduites arrivent du même côté du radiateur, avec raccordement à la tuyauterie du système en G 3/4".
Le raccord est conçu pour les radiateurs de chauffage à panneaux et à éléments, dans les immeubles collectifs, les maisons individuelles et les locaux commerciaux. Il convient aussi bien aux nouvelles installations qu’aux rénovations et au remplacement d’anciens raccords. Il fonctionne de manière fiable dans les systèmes de chauffage monotube comme bitube. La version droite (passante) est choisie lorsque l’aller et le retour du circuit arrivent du même côté du radiateur.
Chaque radiateur équipé du raccord RLV-K peut être isolé individuellement à tout moment et, si nécessaire, également vidangé, sans affecter les autres radiateurs ni arrêter l’ensemble de l’installation de chauffage. La tige de dérivation permet de passer d’un fonctionnement bitube à un fonctionnement monotube ; en mode monotube, il est ensuite possible de régler en continu la part du débit traversant le radiateur dans une plage de 30 à 80 %. Le raccord est réglé en usine pour un fonctionnement bitube. La conception auto-étanche utilise l’étanchéité du cône et du capuchon d’arrêt au moyen de joints toriques en EPDM.
Dans la version droite, les deux raccordements du circuit (aller et retour) se trouvent du même côté du radiateur et le fluide circule en ligne droite. La version d’angle (003L0283) possède des raccordements perpendiculaires l’un à l’autre ; elle convient là où les conduites arrivent de deux côtés différents, typiquement une combinaison mur et sol.
Le raccord est réglé en usine pour un fonctionnement bitube : la régulation de dérivation intégrée est fermée. Le passage en fonctionnement monotube s’effectue en ouvrant la tige de dérivation. La part du débit traversant le radiateur peut ensuite être réglée en continu dans une plage de 30 à 80 % en tournant la tige du nombre de tours approprié.
Il faut d’abord dévisser le capot du raccord et fermer les côtés entrée et sortie. Ensuite, on visse le dispositif de vidange (accessoire réf. 003L0152, non inclus dans la livraison standard) et l’on ouvre l’appareil en tournant le carré vers la gauche. L’embout pour tuyau du dispositif de vidange peut être orienté dans toutes les directions.
Le raccord RLV-K est compatible avec les tuyauteries en cuivre, en acier de précision et en plastique (PE, PEX) ; le raccordement s’effectue à l’aide de bagues de serrage Danfoss. Cette variante (003L0281) dispose d’un raccordement au radiateur en G 3/4 (filetage mâle du radiateur). Pour les radiateurs avec filetage femelle G 1/2, les versions 003L0280 (droite) ou 003L0282 (d’angle) sont prévues.
