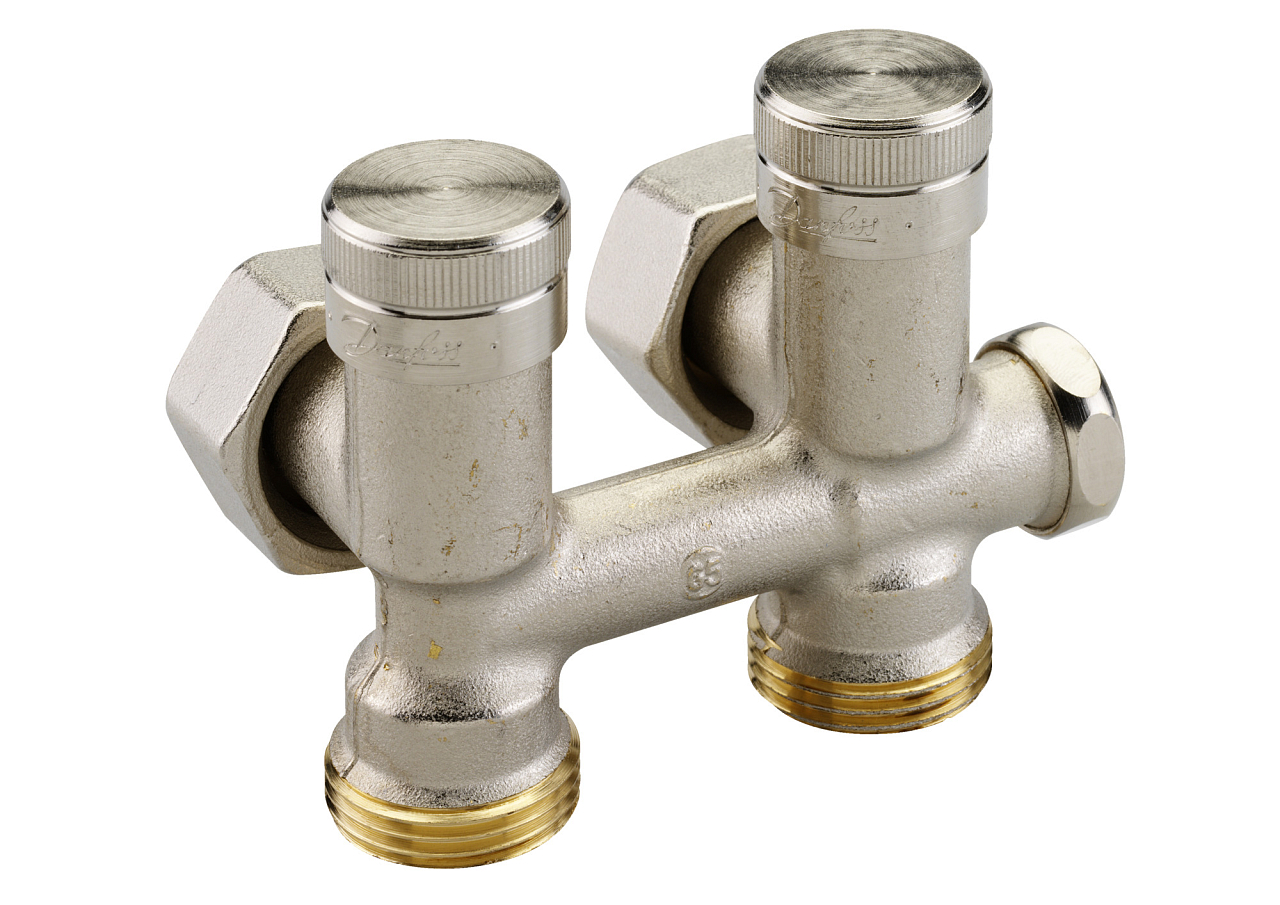

Danfoss RLV-K DN 20 – raccord double de radiateur coudé (pièce en H), 3/4″ AG, convertible d’un système monotube à un système bitube, avec dispositif d’arrêt et de vidange, entraxe 50 mm. Plus d'informations
Rupture de stock - peut être demandé
| Taille de raccordement au radiateur | G 3/4" |
| Taille de raccordement | DN 20 |
| Type de raccordement | Filetage extérieur |
| Type de vanne | D'angle |
| Poids | 0.47 kg |
Danfoss RLV-K DN 20 coudé (003L0283) est un raccord double pour radiateur (pièce en H) destiné aux radiateurs à raccordement par le bas avec un entraxe de 50 mm. Il permet l’isolement et la vidange du radiateur sans affecter le reste de l’installation et peut être commuté entre un fonctionnement en bitube et en monotube. Le raccordement à l’installation comme au radiateur est en G 3/4" (filetage mâle), avec une finition nickelée.
Le RLV-K DN 20 coudé est conçu pour les radiateurs à raccordement par le bas, avec un entraxe aller/retour de 50 mm – typiquement les radiateurs panneaux et tubulaires dans les logements, bureaux ou locaux industriels. La version coudée (pièce en H) convient aux installations où la tuyauterie arrive le long du mur ou du sol. Ce raccord convient aussi bien aux installations neuves qu’aux rénovations, lorsque vous avez besoin de pouvoir déconnecter et vidanger le radiateur sans intervenir sur le reste du circuit de chauffage.
Le raccord RLV-K est réglé en usine pour un fonctionnement en bitube – le réglage de dérivation intégré est fermé. Le passage en fonctionnement monotube s’effectue en ouvrant la tige de dérivation, la part du débit traversant le radiateur pouvant alors être réglée en continu selon les besoins. La fonction intégrée d’isolement et de vidange permet de fermer le côté entrée et le côté sortie, puis de visser un robinet de vidange (accessoire) – vous pouvez ainsi vidanger et démonter le radiateur sans intervenir sur le reste de l’installation de chauffage.
Caractéristiques techniques :
Le raccord est réglé en usine pour un fonctionnement bitube – la tige de dérivation est fermée. Pour passer en fonctionnement monotube, ouvrez la tige de dérivation ; la part du débit traversant le radiateur peut ensuite être réglée en continu. Pour revenir au fonctionnement bitube, il suffit de resserrer la tige.
Dévissez le capuchon du raccord et fermez le côté entrée ainsi que le côté sortie. Vissez ensuite le robinet de remplissage et de vidange (accessoire, réf. 003L0152) et ouvrez-le en tournant le carré vers la gauche. L’embout pour flexible du robinet est orientable dans toutes les directions, ce qui facilite l’évacuation de l’eau même dans un espace restreint.
Le RLV-K est conçu pour le raccordement sur des tuyauteries en cuivre, en acier de précision ou en plastique (PE, PEX). Le raccordement s’effectue à l’aide de raccords à compression Danfoss. Les deux côtés du raccord – vers l’installation comme vers le radiateur – sont en filetage mâle G 3/4".
Danfoss propose un robinet de remplissage et de vidange avec embout pour flexible (003L0152), un kit de raccordement pour radiateurs avec filetage mâle G 3/4" (003L0294) ou filetage femelle G 1/2" (003L0295), ainsi qu’une rosace double en PVC pour diamètre de tube 12–24 mm (003L0296).
