Raccord double pour radiateur Danfoss RLV-K DN 15 – version droite (pièce en H) avec fonction de vidange pour installations de chauffage monotube et bitube. Finition nickelée, raccordement G 3/4 (système) × R 1/2 (radiateur), Kvs 1,4 m³/h, pression maximale 10 bar. Plus d'informations
Rupture de stock - peut être demandé
| Taille de raccordement au radiateur | R 1/2" |
| Pression | 10 bars |
| Taille de raccordement | DN 15 |
| Type de vanne | Direct |
| Poids | 0.59 kg |

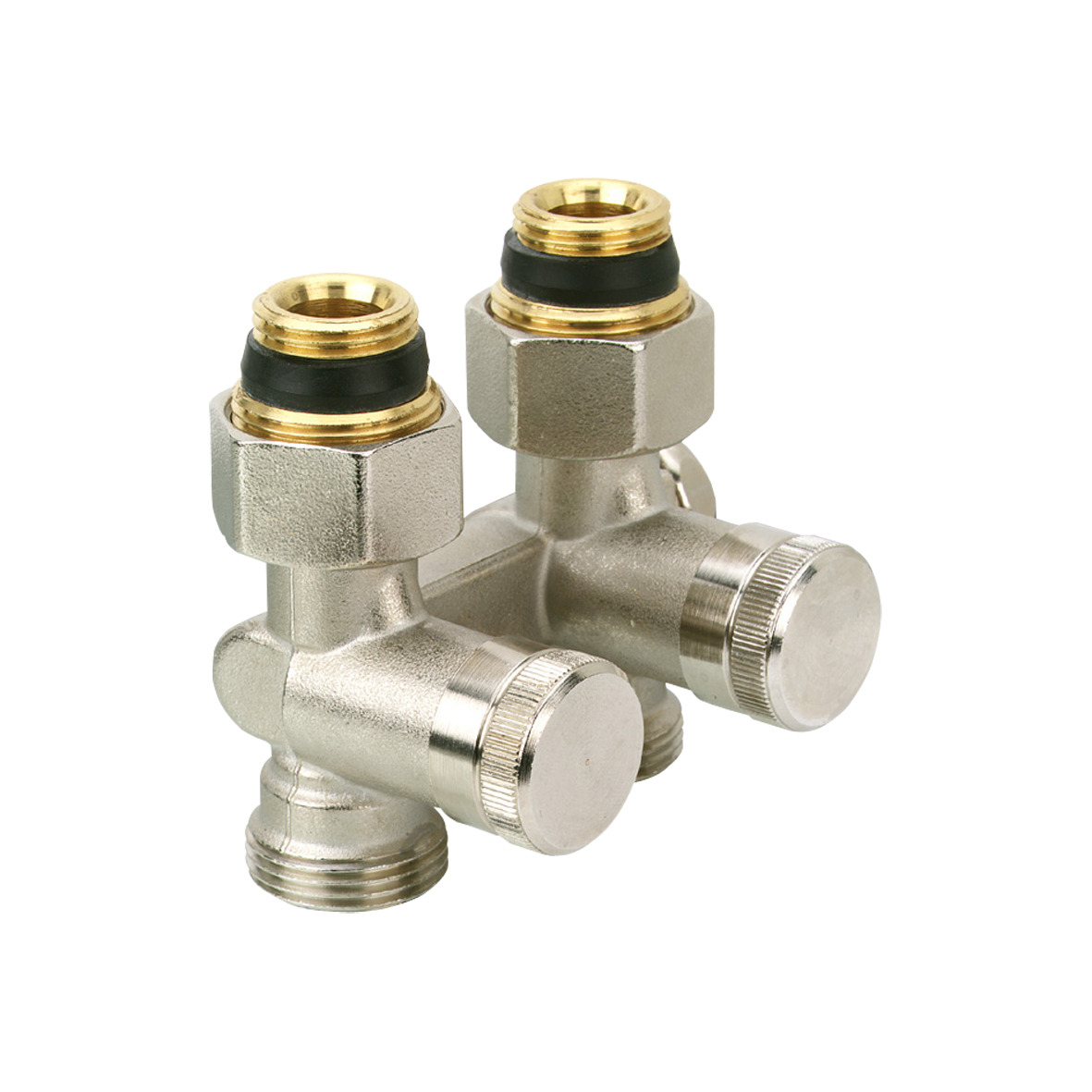

Danfoss RLV-K DN 15 droit (003L0280) est un raccord double pour radiateur, dit pièce en H, destiné au raccordement des corps de chauffe au réseau de chauffage en un seul élément compact. La fonction d’isolement intégrée et la fonction de vidange permettent d’isoler ou de vidanger un radiateur individuel sans intervenir sur le reste de l’installation. Le raccord est commutable : il fonctionne aussi bien en installation bitube qu’en installation monotube.
Le RLV-K DN 15 en version droite s’installe là où les tuyauteries aller et retour arrivent directement depuis le mur ou le sol (trajet traversant sans coude). Il convient aussi bien à la rénovation qu’aux constructions neuves de bâtiments résidentiels et commerciaux, aussi bien dans les anciens réseaux monotubes que dans les installations bitubes modernes. L’entraxe standard des orifices de raccordement de 50 mm garantit la compatibilité avec la grande majorité des radiateurs courants.
Le raccord RLV-K dispose d’un dispositif d’isolement intégré des deux côtés (aller et retour). Lorsqu’il est nécessaire de remplacer ou de réparer le radiateur, il suffit de fermer les côtés entrée et sortie, de visser le robinet de vidange (accessoire, réf. 003L0152), puis de vidanger le radiateur – le reste de l’installation de chauffage reste en service. L’embout pour flexible du robinet de vidange est orientable dans toutes les directions, ce qui permet de travailler sans difficulté dans un espace restreint.
Le raccord est réglé en usine pour un fonctionnement bitube – le réglage de dérivation intégré est fermé et l’intégralité du débit traverse le radiateur (Kv 1,4 m³/h). Pour un fonctionnement monotube, il suffit de tourner la tige de dérivation : la part du débit traversant le radiateur peut alors être réglée en continu dans une plage d’environ 20 à 100 %. Le retour au fonctionnement bitube s’effectue simplement en resserrant la tige.
Oui. Le RLV-K est commutable – il est réglé en usine pour un fonctionnement bitube, mais il peut être facilement basculé en fonctionnement monotube en tournant la tige de dérivation. En mode monotube, la part du débit traversant le radiateur peut être réglée en continu, ce qui permet également d’utiliser ce raccord pour l’équilibrage progressif des anciens réseaux.
Oui. En fermant les côtés entrée et sortie du raccord et en vissant le robinet de vidange (vendu séparément, réf. 003L0152), vous ne vidangez que le radiateur concerné. Le reste de l’installation reste en service et il n’est pas nécessaire de réduire la pression dans l’ensemble du circuit.
Le côté installation (aller et retour) se raccorde par un filetage G 3/4" (filetage mâle). Le côté radiateur est équipé d’un raccord G 1/2 A (filetage mâle). Pour les radiateurs avec raccord G 3/4", des kits d’adaptation sont disponibles (réf. 003L0294 ou 003L0295).
Le corps du robinet et les autres parties métalliques sont fabriqués en laiton Ms 58. Le traitement de surface est nickelé, ce qui garantit une bonne résistance à la corrosion et un nettoyage plus facile. Les joints toriques sont en EPDM.
La pression de service maximale est de 10 bar, la pression d’épreuve de 16 bar. La température maximale de l’eau de chauffage en sortie est de 120 °C. Ces valeurs couvrent les installations de chauffage basse température comme moyenne température courantes.
