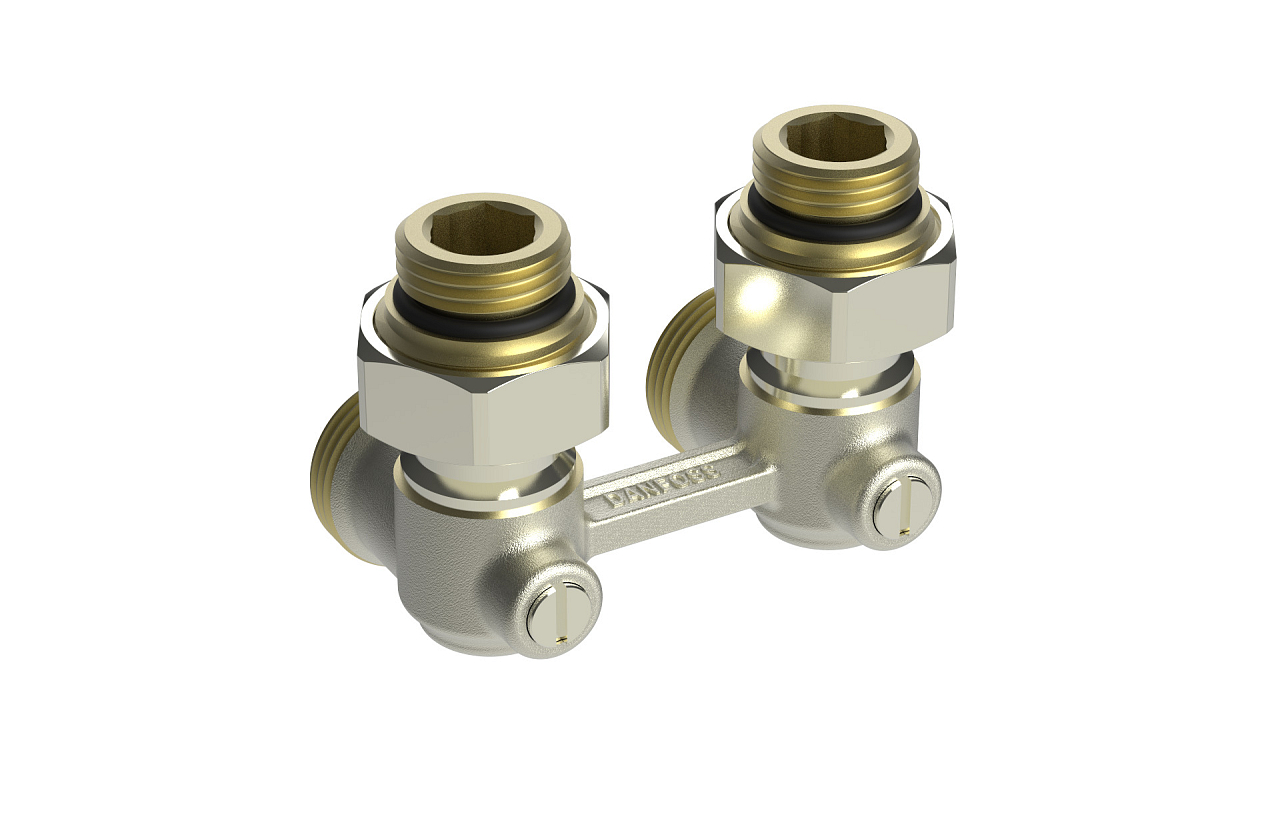

Le raccord double pour radiateur Danfoss RLV-BK DN 15 en version d’angle est une robinetterie compacte destinée au raccordement des radiateurs dans les installations de chauffage bitube. Plus d'informations
Rupture de stock - peut être demandé
| Taille de raccordement au radiateur | G 1/2" |
| Taille de raccordement | DN 15 |
| Type de raccordement | Filetage extérieur |
| Type de vanne | D'angle |
| Poids | 0.37 kg |
Danfoss RLV-KB DN 15 est un raccord double coudé pour radiateur, destiné au raccordement de radiateurs avec vanne intégrée dans des installations de chauffage bitube. Le départ et le retour sont réunis dans un seul corps compact en laiton nickelé, ce qui permet d’isoler individuellement chaque radiateur et de le démonter sans intervenir sur le reste de l’installation. Le raccord est livré d’usine en position entièrement ouverte.
Le RLV-KB est conçu pour les installations de chauffage central bitube avec radiateurs panneaux, à éléments ou tubulaires, dont la vanne intégrée présente un entraxe de raccordement de 50 mm. La version coudée convient aux radiateurs raccordés par le bas, lorsque la tuyauterie arrive le long du sol ou depuis le mur. Le raccordement à des tubes en cuivre, acier lisse, PEX ou Alupex s’effectue à l’aide de raccords à compression Danfoss. La composition de l’eau de chauffage doit être conforme à la directive VDI 2035 afin d’éviter la formation de dépôts et la corrosion.
Caractéristiques techniques :
Le raccord est destiné aux radiateurs avec vanne intégrée, dont l’entraxe de raccordement est de 50 mm. Pour les radiateurs avec filetage intérieur G½, un adaptateur auto-étanche Danfoss 003L0249 est disponible (accessoire). Côté installation, le raccordement se fait par filetage extérieur G¾.
Il est possible de raccorder au raccord des tubes en cuivre, en acier lisse, en PEX et en Alupex ; le raccordement s’effectue à l’aide de raccords à compression Danfoss (voir la fiche technique séparée des raccords à compression).
La vanne se manœuvre à l’aide d’un tournevis plat et bascule entre les positions OUVERT et FERMÉ. Le raccord est réglé d’usine en position entièrement ouverte.
La version coudée (003L0394) s’utilise pour une distribution passant le long du sol ou depuis le mur, lorsque la tuyauterie arrive latéralement au radiateur. La version droite (003L0392) convient lorsque la tuyauterie arrive directement par le bas. Les deux versions sont disponibles en combinaison G½ (radiateur) / G¾ (système) ainsi qu’en G¾ / G¾.
Non. Le raccord permet de fermer le départ et le retour directement dans l’organe à l’aide d’un tournevis plat, ce qui permet de démonter et de remplacer le radiateur sans vidanger ni intervenir sur le reste de l’installation de chauffage.
