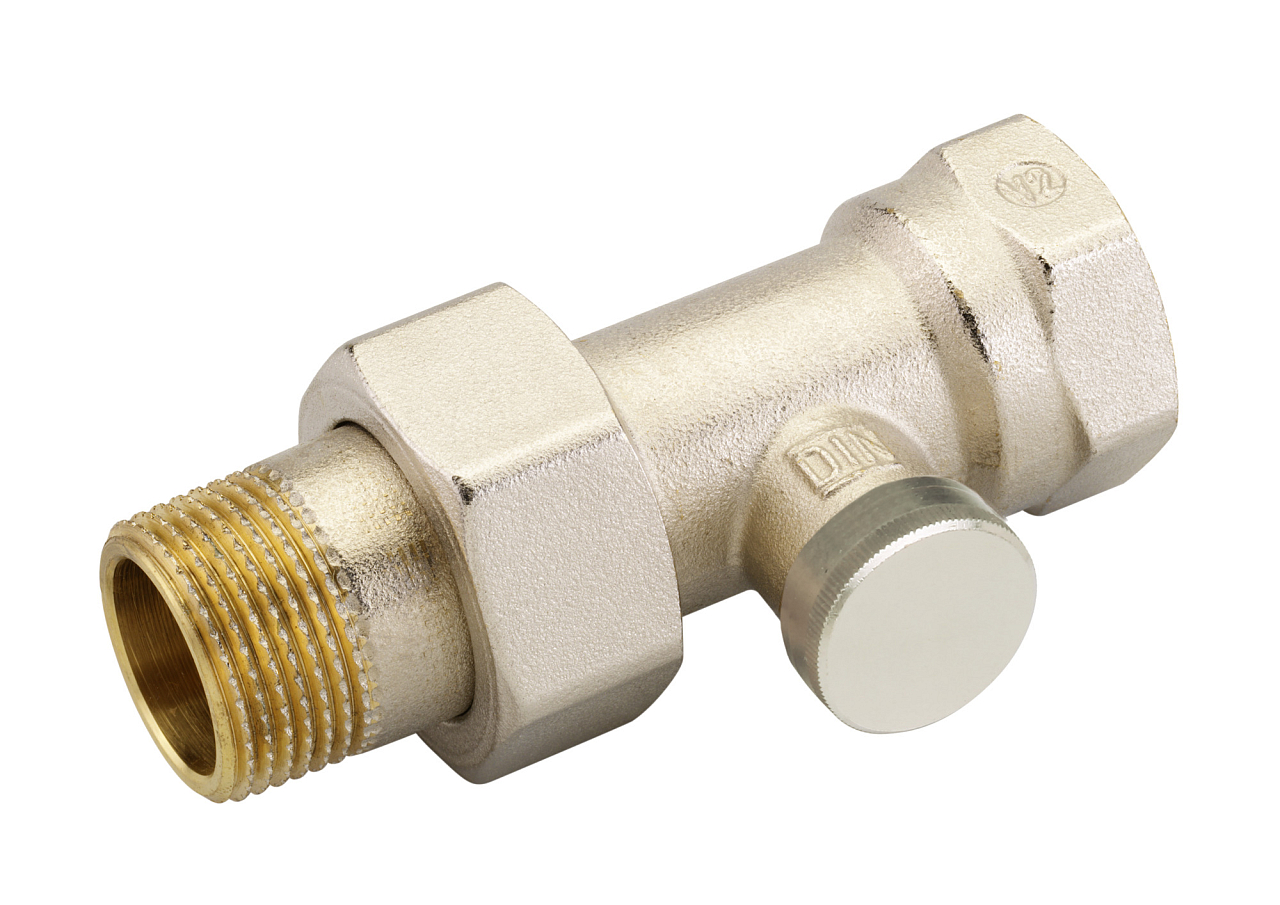

Danfoss RLV-S DN 20 droit – raccord d’arrêt pour le retour du radiateur avec préréglage du débit. Permet d’isoler un radiateur individuel sans intervention sur le reste de l’installation. Max. 120 °C / 10 bar, filetage G 3/4. Plus d'informations
Rupture de stock - peut être demandé
| Taille de raccordement au radiateur | RP 3/4" |
| Taille de raccordement | DN 20 |
| Type de raccordement | Filetage intérieur |
| Type de vanne | Direct |
| Poids | 0.32 kg |
Danfoss RLV-S DN 20 droit est un raccord de radiateur d’arrêt avec possibilité de préréglage du débit, destiné au raccordement du radiateur sur le retour du circuit de chauffage. La vanne permet d’isoler individuellement chaque radiateur sans affecter les autres émetteurs du système, par exemple lors d’une réparation ou d’un remplacement. La version droite avec filetage intérieur G 3/4 est conçue pour les installations résidentielles et commerciales standard à circulation forcée.
Le RLV-S DN 20 droit trouve son application dans les immeubles résidentiels, les bureaux, les hôtels et les locaux industriels, partout où il est nécessaire de pouvoir isoler un radiateur individuel sans intervenir sur le reste de l’installation de chauffage. La version droite convient particulièrement au raccordement latéral du radiateur, lorsque la tuyauterie arrive par le côté. La vanne se monte sur le retour du radiateur et est entièrement compatible avec les corps de vanne RA-FN utilisés avec les têtes thermostatiques Danfoss RA 2000.
Le débit d’eau peut être limité à l’aide d’une clé Allen de 8 mm directement au niveau du raccord : la tige de réglage permet un ajustement allant de ¼ de tour jusqu’à l’ouverture complète (kvs = 2,2 m³/h). En usine, la vanne est réglée en position entièrement ouverte. Le capuchon protège le réglage contre toute intervention indésirable. Le corps est en laiton Ms 58 avec finition nickelée, l’étanchéité étant assurée par des joints toriques en EPDM. Les dimensions sont conformes à la norme DIN 3842-1 et la vanne répond aux exigences de la norme EN 215. Le raccord peut être connecté, au moyen de raccords à compression Danfoss, à des tuyauteries en PEX, Alupex, acier ou cuivre.
Le raccord RLV-S est destiné à être monté sur le retour du radiateur (conduite de retour). Le filetage de raccordement G 3/4 est identique du côté de la tuyauterie du système comme du côté du corps du radiateur.
Le débit se règle à l’aide d’une clé Allen de 8 mm en tournant la tige de réglage. La plage va de ¼ de tour (débit minimal) à l’ouverture complète (kvs = 2,2 m³/h). En usine, la vanne est réglée en position entièrement ouverte. Après réglage, le capuchon empêche toute modification involontaire.
Les dimensions de raccordement du RLV-S DN 20 sont identiques à celles des corps de vanne RA-FN, utilisés avec les têtes thermostatiques Danfoss RA 2000. L’installateur peut ainsi combiner ou intervertir les deux corps au sein d’une même installation.
Au moyen de raccords à compression Danfoss, le RLV-S peut être connecté à des tuyauteries en PEX, Alupex, acier ou cuivre. Le raccord fileté droit G 3/4 (ISO 7-1) est standard pour la plupart des installations de chauffage.
