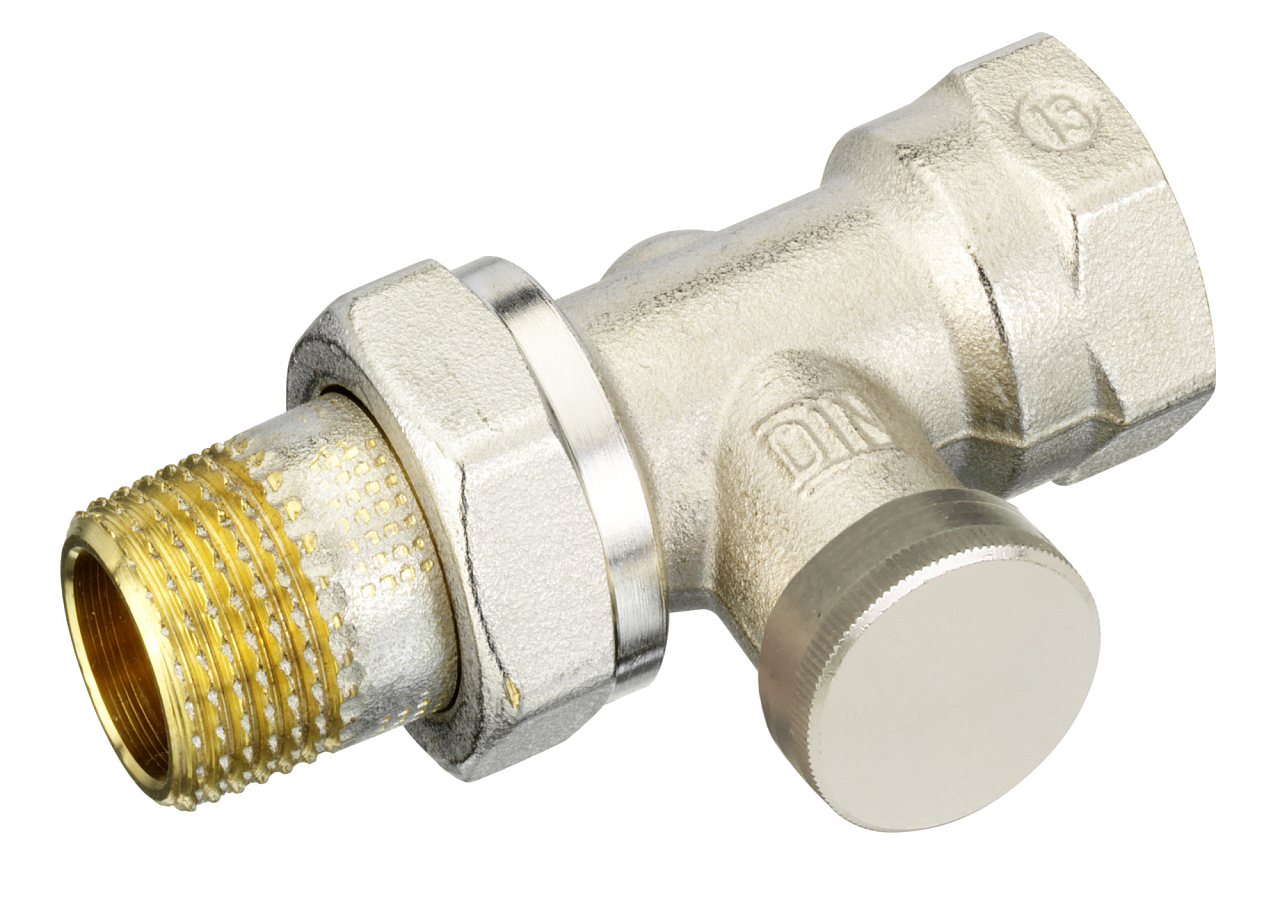

Le raccord de radiateur Danfoss RLV-S DN 15 droit (003L0124) est un raccord d’arrêt préréglable avec corps en laiton nickelé, destiné au raccordement de radiateurs avec sortie latérale filetée 1/2". Plus d'informations
Rupture de stock - peut être demandé
| Taille de raccordement au radiateur | RP 1/2" |
| Taille de raccordement | DN 15 |
| Type de raccordement | Filetage intérieur |
| Type de vanne | Direct |
| Poids | 0.19 kg |
Danfoss RLV-S DN 15 droit (003L0124) est un raccord de radiateur d’arrêt avec préréglage du débit, destiné au montage sur le retour du radiateur avec sortie filetée latérale. Il remplit deux fonctions à la fois : il limite le débit maximal à travers le radiateur à la valeur souhaitée et permet en même temps de fermer complètement le radiateur à tout moment, sans devoir arrêter l’ensemble de l’installation de chauffage. Le corps est fabriqué en laiton avec une finition nickelée, l’étanchéité étant assurée par des joints EPDM.
Le raccord RLV-S est conçu pour les installations de chauffage résidentielles et commerciales équipées de radiateurs avec sortie filetée latérale G 1/2". La version droite convient aux installations où l’arrivée de la tuyauterie est alignée avec la sortie du radiateur, typiquement pour un montage sous un rebord de fenêtre ou dans un meuble. Le produit est compatible avec les tuyauteries en acier, cuivre, PEX et Alupex (via les raccords à compression Danfoss). Les dimensions sont conformes à la norme DIN 3842-1.
Le débit à travers le radiateur peut être réglé du minimum jusqu’à l’ouverture totale (kvs 2,20 m³/h) à l’aide d’une clé Allen de 8 mm, en tournant la tige de réglage de 0,25 à 4 tours selon le diagramme de capacité. Le fabricant livre la vanne en position initiale entièrement ouverte. Lors du remplacement ou de la réparation du radiateur, il suffit de fermer le raccord avec la même clé et l’installation reste en service. En remplacement temporaire de la tête thermostatique après démontage du corps, un volant manuel en laiton est disponible (réf. 013G3300).
Le raccord RLV-S est destiné au retour du radiateur, c’est-à-dire à la sortie par laquelle l’eau refroidie retourne dans l’installation de chauffage. Sur le départ, on monte généralement une vanne thermostatique (par exemple de la gamme Danfoss RA).
Le débit se règle à l’aide d’une clé Allen de 8 mm en tournant la tige de réglage. La plage de préréglage va de 0,25 à 4 tours (plus ouverture totale, kvs = 2,20 m³/h). Le débit correspondant à chaque nombre de tours est indiqué dans le diagramme de capacité de la fiche technique.
Oui, c’est précisément à cela que sert le RLV-S. En fermant le raccord avec une clé Allen, vous isolez le radiateur de l’installation et les autres radiateurs restent en service. Après démontage du corps, il est possible de monter un volant manuel en laiton (réf. 013G3300) comme remplacement temporaire de la tête thermostatique afin d’éviter toute fuite d’eau.
La version droite (003L0124) convient lorsque la tuyauterie arrive dans le même axe que la sortie du radiateur, typiquement lorsque les tuyaux passent le long du mur ou du sol sous le radiateur. La version coudée (003L0133) est utilisée lorsque la tuyauterie arrive perpendiculairement, le plus souvent depuis le sol ou depuis le mur sous le radiateur. Les paramètres techniques des deux variantes sont identiques.
