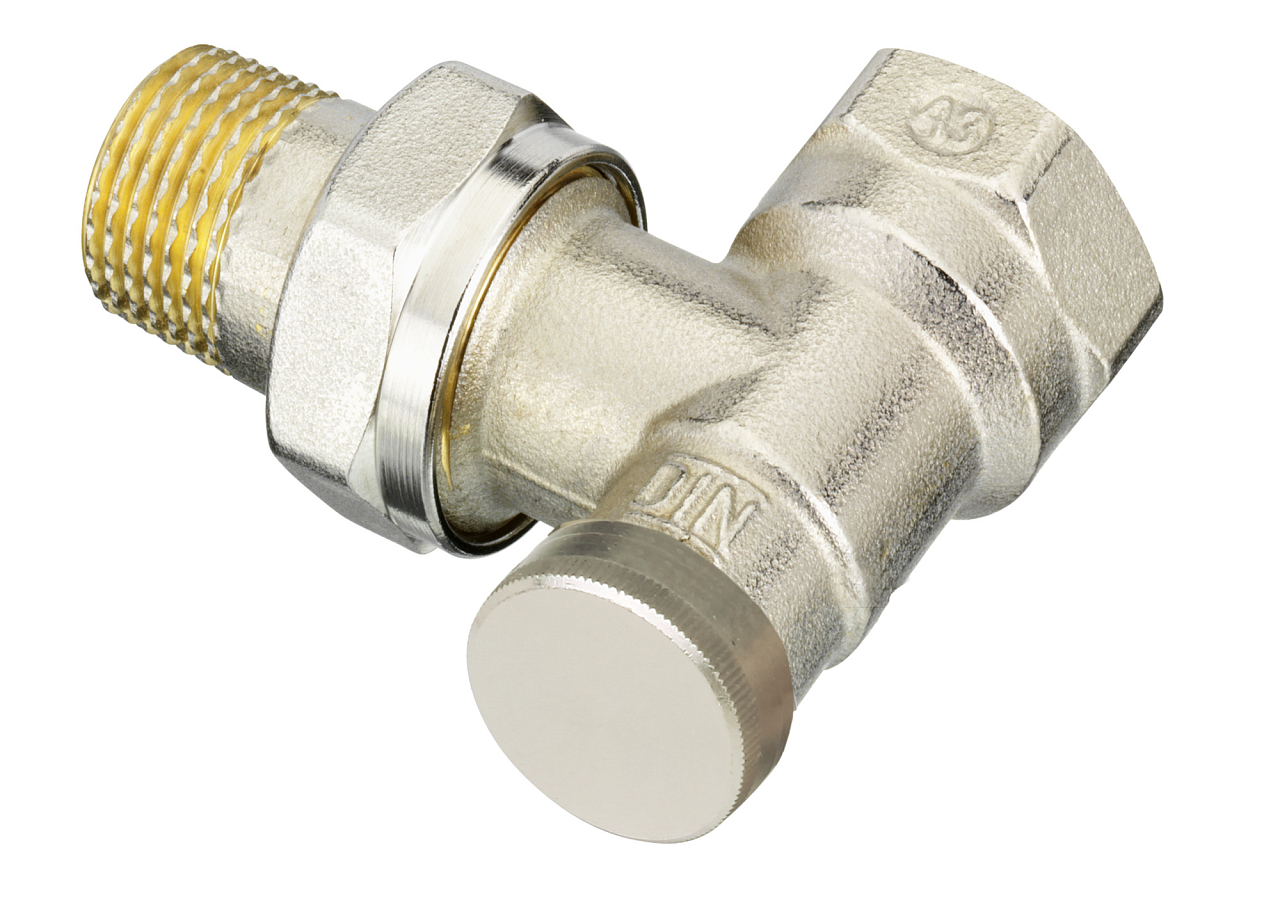

Le raccord de radiateur Danfoss RLV-S DN 15 coudé (003L0123) est un raccord d’arrêt standard destiné au raccordement de retour des radiateurs avec sortie filetée latérale. Plus d'informations
Rupture de stock - peut être demandé
| Taille de raccordement au radiateur | RP 1/2" |
| Taille de raccordement | DN 15 |
| Type de raccordement | Filetage intérieur |
| Type de vanne | D'angle |
| Poids | 0.20 kg |
Danfoss RLV-S est un raccord de radiateur à fermeture pour le retour des radiateurs avec sortie filetée latérale. La version équerre DN 15 (G 1/2) permet d’isoler individuellement chaque radiateur de l’installation, par exemple lors d’une opération d’entretien ou de remplacement, sans devoir vidanger l’ensemble du circuit de chauffage. L’embout auto-étanche avec joint torique EPDM garantit un montage rapide et l’étanchéité lors de la déconnexion du radiateur.
Le raccord RLV-S est conçu pour les installations de chauffage bitube dans les bâtiments résidentiels et commerciaux, équipées de radiateurs avec robinets thermostatiques. La version équerre convient aux installations où la tuyauterie arrive du mur ou du sol, typiquement dans les appartements en immeubles préfabriqués ou en briques avec passage des conduites en plancher ou en apparent mural. Le raccordement G 1/2 côté tuyauterie et RP 1/2" côté radiateur correspond à la norme standard de sortie de radiateur DIN 3842-1, de sorte que le raccord s’adapte à la grande majorité des radiateurs avec sortie filetée latérale.
Le raccord RLV-S permet de prérégler le débit maximal à travers le radiateur sur toute la plage de 0,20 à 2,20 m³/h (kvs = 2,20 m³/h) à l’aide d’une clé hexagonale de 8 mm. Le réglage d’usine est un robinet entièrement ouvert. Le corps en laiton (Ms 58) avec finition nickelée garantit une bonne résistance à la corrosion. La pression de service maximale est de 10 bar, la pression d’essai de 16 bar et la température maximale de l’eau de chauffage de 120 °C.
Le débit se règle à l’aide d’une clé hexagonale creuse (Allen) de 8 mm. Fermez d’abord complètement le robinet en le tournant dans le sens des aiguilles d’une montre, puis ouvrez-le par quarts de tour ; chaque position correspond à une valeur kv différente dans la plage de 0,20 à 2,20 m³/h. Le réglage d’usine par défaut est un robinet entièrement ouvert (kvs = 2,20 m³/h).
Oui. L’embout auto-étanche avec joint torique EPDM permet de déconnecter le radiateur sans fuite d’eau de l’installation : il suffit de fermer le robinet et de débrancher l’embout. Le reste de l’installation de chauffage reste en service, il n’est donc pas nécessaire de la vidanger ni de l’arrêter.
La désignation « S » (self sealing) signifie que le RLV-S est équipé d’un embout auto-étanche avec joint torique, ce qui permet de déconnecter le radiateur sans fuite d’eau de l’installation. Le RLV standard ne dispose pas de cette fonction. Les paramètres techniques (dimensions selon DIN 3842-1, pression maximale, température) sont identiques pour les deux gammes.
Le raccord RLV-S DN 15 se raccorde au radiateur par un filetage RP 1/2" (filetage femelle), standard pour les radiateurs avec sortie filetée latérale. Côté tuyauterie, le filetage est en G 1/2. Le raccordement sur des tubes en cuivre, acier, PEX ou AluPEX est possible au moyen de raccords à compression Danfoss (vendus séparément).
Oui. Danfoss propose une poignée manuelle en laiton (code 013G3300), qui remplace temporairement la tête thermostatique lors de la mise hors service ou du remplacement du radiateur. Un robinet de vidange (code 003L0152) est également disponible en accessoire optionnel pour le remplissage ou la vidange du radiateur lui-même.
