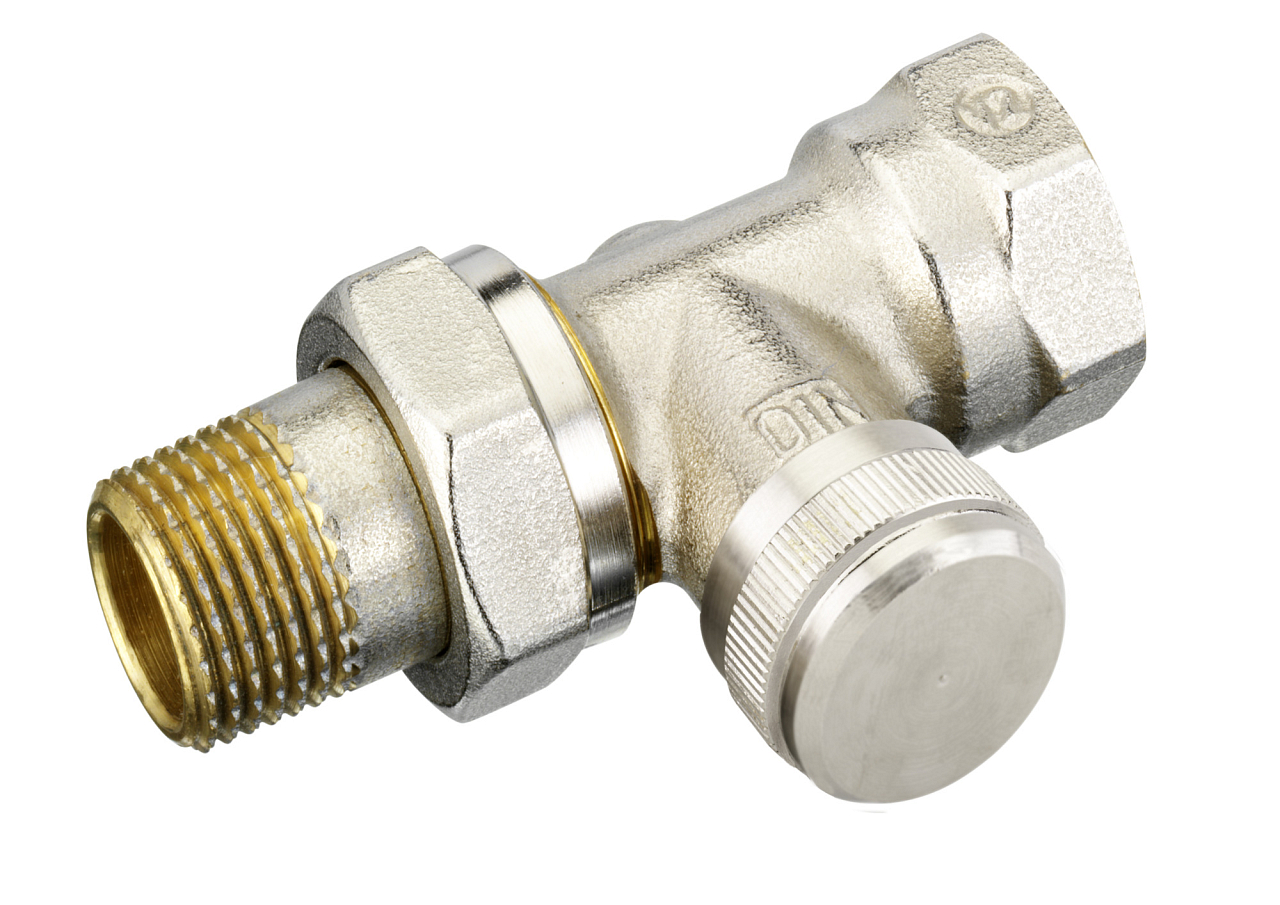

Danfoss RLV-15 raccord de radiateur, préréglable, avec arrêt et vidange, raccordement par filetage intérieur 1/2", finition nickelée (003L0144). Plus d'informations
Rupture de stock - peut être demandé
| Taille de raccordement au radiateur | RP 1/2" |
| Taille de raccordement | DN 15 |
| Type de raccordement | Filetage intérieur |
| Type de vanne | Direct |
| Poids | 0.22 kg |
Danfoss RLV DN 15 droit (003L0144) est un raccord d’arrêt destiné au raccordement d’un radiateur sur le retour d’une installation de chauffage bitube. Il permet d’isoler individuellement n’importe quel radiateur sans affecter le reste de l’installation, tout en autorisant le préréglage du débit maximal. Le raccord est conçu avec une préparation pour le montage d’un robinet de vidange, permettant de vidanger le radiateur sans vidanger l’ensemble de l’installation.
Le raccord Danfoss RLV DN 15 droit est destiné aux installations de chauffage bitube avec radiateurs panneaux ou autres types de radiateurs équipés d’une vanne thermostatique. Il se monte sur le retour du radiateur, toujours sur la sortie inférieure du radiateur. La version droite convient lorsque la tuyauterie arrive droit depuis le mur et qu’il n’y a pas de contrainte d’encombrement. Il trouve son application dans les bâtiments résidentiels comme commerciaux, lorsqu’il est nécessaire de démonter ou remplacer régulièrement des radiateurs sans intervenir sur l’ensemble de l’installation.
Caractéristiques techniques :
Le débit est limité en ouvrant la vanne au nombre de tours souhaité à l’aide d’une clé Allen de 6 mm. Le raccord RLV DN 15 permet un réglage du kv dans une plage de 0,2 m³/h (quart de tour) à 2,5 m³/h (entièrement ouvert). En usine, la vanne est réglée sur le débit maximal ; le préréglage s’effectue lors de l’équilibrage hydraulique de l’installation.
À l’entrée du radiateur, fermez d’abord la vanne thermostatique ; il est recommandé de remplacer l’élément thermostatique par le robinet d’arrêt manuel Danfoss (référence 013G3300). Fermez ensuite le raccord RLV à l’aide d’une clé Allen de 6 mm, montez le robinet de vidange (003L0152), puis vidangez le radiateur. Grâce au robinet de vidange, le démontage peut être effectué sans devoir vidanger toute l’installation.
Oui, le raccord RLV est conçu avec une préparation pour le robinet de vidange Danfoss (référence 003L0152) avec embout pour flexible ¾". La sortie du robinet peut être orientée dans n’importe quelle direction. Pour garantir le bon fonctionnement de la vidange, il est nécessaire que le raccord soit monté avec le capuchon orienté vers l’extérieur, à l’opposé du mur.
La version droite (003L0144) convient aux installations où la tuyauterie de retour arrive droit depuis le mur. La version équerre (003L0143) est utilisée lorsque la tuyauterie sort du mur perpendiculairement sous le radiateur, typiquement dans le cas de réseaux encastrés dans le sol. Les caractéristiques techniques, les valeurs kv ainsi que la pression et la température limites ne diffèrent pas entre les deux versions.
