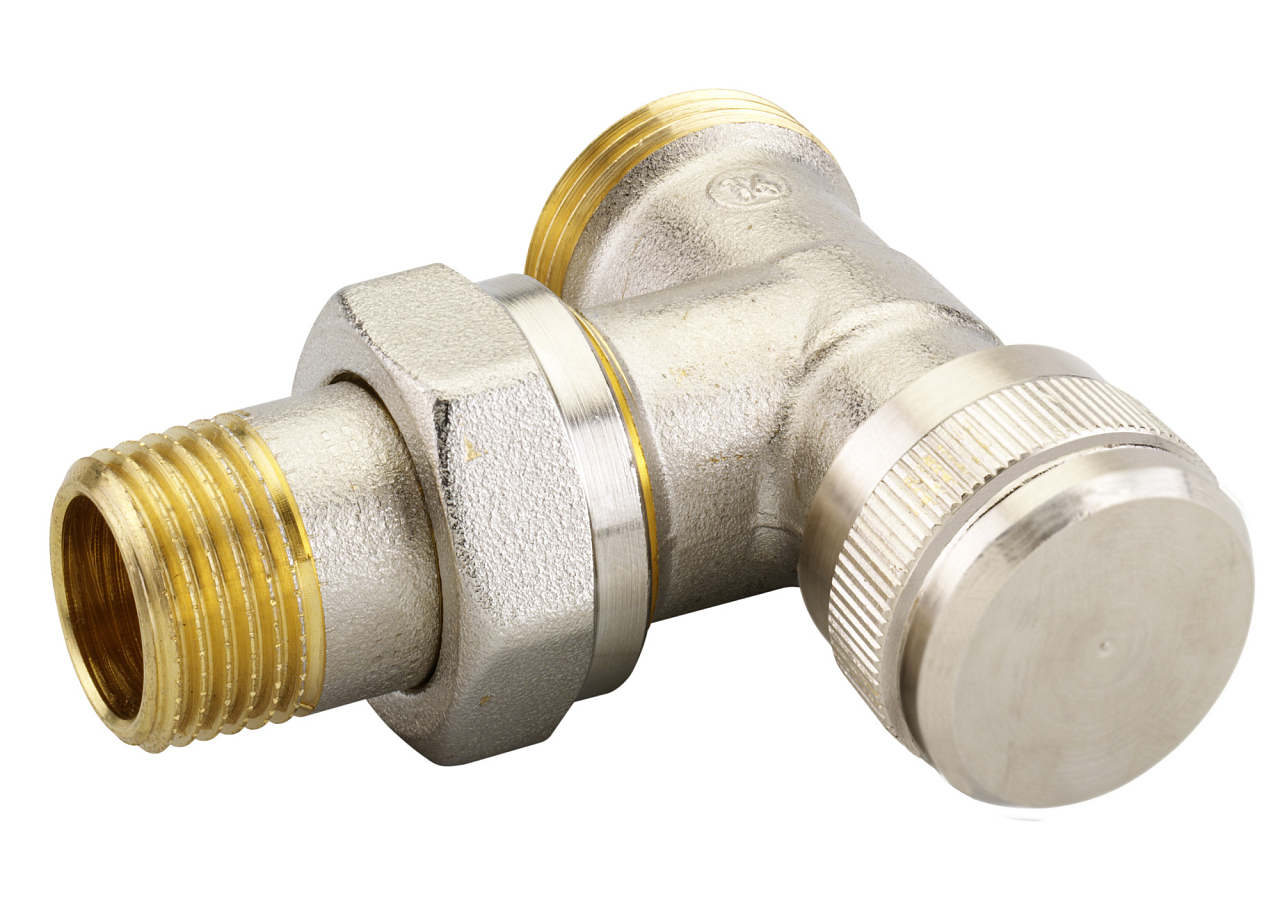

Le raccord de radiateur Danfoss RLV DN 15 coudé (réf. 003L0363) est un raccord d’arrêt préréglable destiné au montage sur le retour du radiateur. Plus d'informations
Rupture de stock - peut être demandé
| Taille de raccordement au radiateur | R 1/2" |
| Taille de raccordement | DN 15 |
| Type de raccordement | Filetage extérieur |
| Type de vanne | D'angle |
| Poids | 0.23 kg |
Le raccord de radiateur Danfoss RLV DN 15 coudé (réf. 003L0363) est un raccord d’arrêt préréglable destiné au montage sur le retour du radiateur. Dans un seul corps en laiton, il combine le préréglage du débit pour l’équilibrage hydraulique de l’installation, une fonction d’arrêt totale et une vidange intégrée pour faciliter la vidange du radiateur lors du démontage.
La version coudée RLV DN 15 est conçue pour les installations de chauffage dans les bâtiments résidentiels et commerciaux, lorsque la tuyauterie est posée le long du mur ou sort directement du mur. Le raccord se monte sur le retour des radiateurs avec sortie latérale filetée Rp 1/2". Les applications typiques sont les constructions neuves et les rénovations d’installations de chauffage bitube, lorsqu’il est nécessaire de prérégler hydrauliquement le débit de chaque radiateur individuellement tout en conservant la possibilité d’isoler chaque radiateur sans vidange, sans devoir arrêter l’ensemble de l’installation.
Caractéristiques techniques :
Le raccord est réglé en usine en position entièrement ouverte (kvs = 2,5 m³/h). Vous réduisez le débit en tournant la tige de réglage à l’aide d’une clé Allen de 6 mm ; le réglage est progressif et permet de prérégler le débit maximal de chaque radiateur de l’installation individuellement afin d’obtenir l’équilibrage hydraulique.
Le raccord RLV dispose d’une vidange intégrée : après avoir retiré le capuchon et monté le dispositif de vidange (réf. 003L0152, disponible séparément comme accessoire), il est possible de vidanger le radiateur sans intervenir sur le reste de l’installation. Pour un fonctionnement correct, le raccord doit être monté avec le capuchon orienté vers l’avant, à l’opposé du mur.
Le raccord est doté côté installation d’un filetage mâle G 3/4" A (ISO 7-1). Avec l’utilisation des raccords à compression Danfoss, il est compatible avec les tuyaux en cuivre, en acier, en PEX et en AluPEX. Le raccordement au radiateur est assuré par un filetage femelle Rp 1/2".
Oui. La fonction d’arrêt du raccord RLV permet d’isoler complètement un radiateur, par exemple lors d’un remplacement ou d’un démontage, sans devoir arrêter toute la branche ni l’ensemble de l’installation de chauffage. Les autres radiateurs restent en service sans changement.
