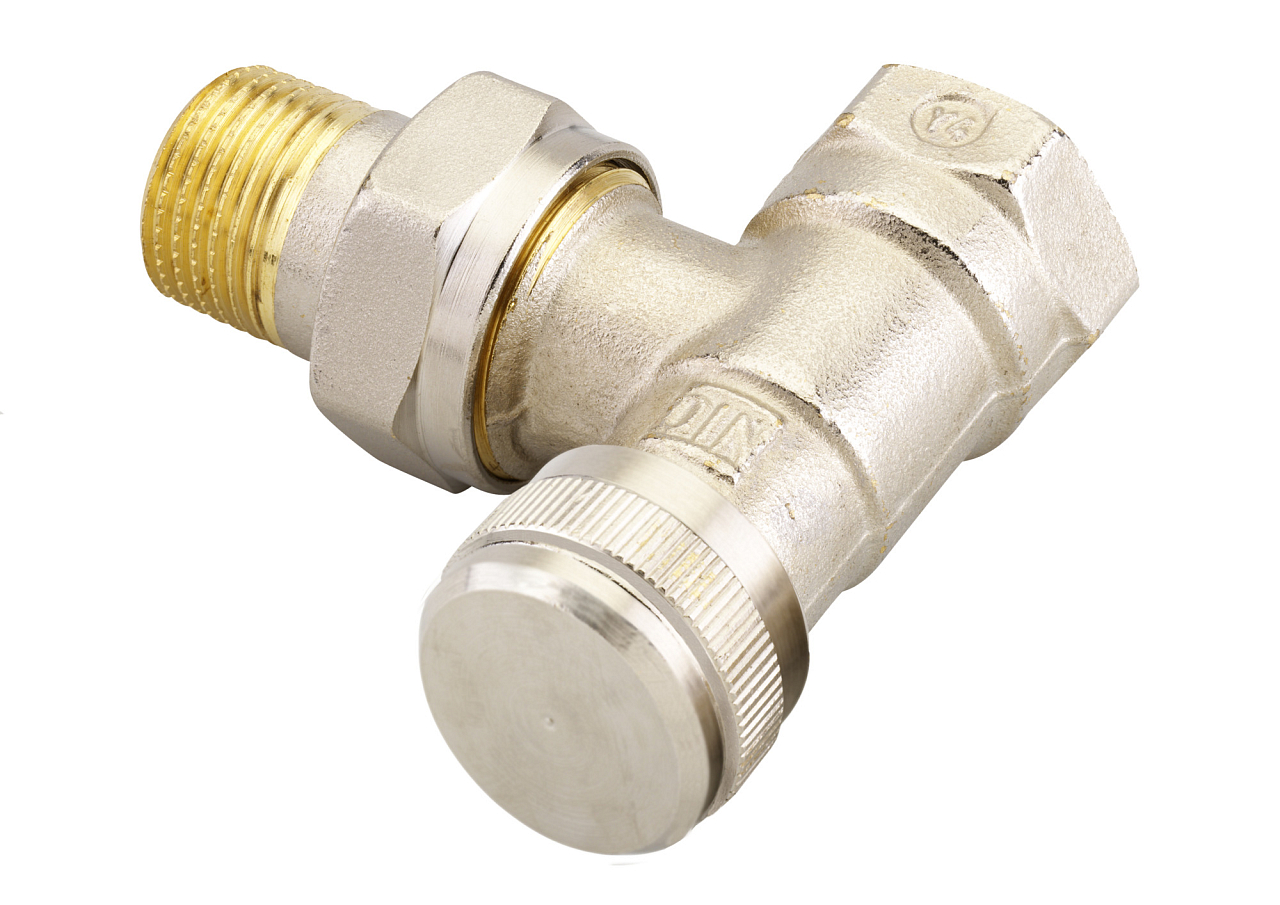

Danfoss RLV DN 15 – raccord d’arrêt d’angle avec vidange, en laiton nickelé, filetage intérieur G ½". Plus d'informations
Rupture de stock - peut être demandé
| Taille de raccordement au radiateur | RP 1/2" |
| Taille de raccordement | DN 15 |
| Type de raccordement | Filetage intérieur |
| Type de vanne | D'angle |
| Poids | 0.22 kg |
Danfoss RLV DN 15 équerre (003L0143) est un raccord de radiateur à fermeture pour le raccordement retour des corps de chauffe. Il réunit dans un seul robinet compact trois fonctions : le réglage du débit, l’isolement complet du radiateur et le raccordement pour la vidange du radiateur. La version équerre avec filetage femelle G ½" est destinée aux installations de chauffage standard à raccords filetés.
Le raccord RLV est conçu pour le raccordement retour des radiateurs dans les installations de chauffage bitube comme monotube – typiquement dans les immeubles collectifs, les maisons individuelles et les bâtiments commerciaux. La version équerre convient aux configurations où la tuyauterie arrive du mur ou du sol perpendiculairement à l’axe vertical du radiateur, c’est-à-dire pour les radiateurs à raccordement latéral. Le filetage femelle G ½" permet un raccordement direct aux réseaux filetés standard sans raccord de transition supplémentaire.
Le raccord permet de prérégler le débit maximal à travers le radiateur – une fonction essentielle pour l’équilibrage hydraulique de l’installation de chauffage. Le réglage s’effectue à l’aide d’une clé Allen de 6 mm en tournant la tige de réglage ; en usine, le raccord est réglé en position entièrement ouverte (kvs = 2,5 m³/h). La fonction d’isolement intégrée permet de mettre hors service un radiateur à tout moment sans intervention sur le reste de l’installation ni vidange de l’ensemble du circuit. L’emplacement intégré pour le raccordement d’un dispositif de vidange (accessoire réf. 003L0152) facilite le démontage et l’entretien du radiateur avec des pertes d’eau minimales. Le corps du raccord est en laiton avec une finition nickelée résistante à l’humidité.
Réglage d’usine et limites de fonctionnement :
Le raccord est réglé en usine en position entièrement ouverte (kvs = 2,5 m³/h). Vous réduisez le débit en tournant la tige de réglage à l’aide d’une clé Allen de 6 mm. Le nombre de tours correspond au diagramme de capacité figurant dans la documentation technique – par exemple, pour 1 tour, le débit est d’environ 0,65 m³/h, et pour 2 tours d’environ 1,3 m³/h. Commencez par fermer le raccord avec la clé, puis ouvrez-le du nombre de tours souhaité.
Oui. Le raccord RLV est conçu pour le raccordement retour des radiateurs aussi bien dans les installations de chauffage bitube que monotube. Dans les deux cas, il assure le réglage du débit ainsi que la possibilité d’isoler le radiateur sans intervention sur le reste du circuit de chauffage.
Le raccord dispose d’un raccordement intégré pour un dispositif de vidange (réf. Danfoss 003L0152, disponible séparément). Procédure : fermez l’alimentation du radiateur, dévissez le capuchon du raccord, montez le dispositif de vidange et ouvrez le raccord avec une clé KW9. Pour faciliter la vidange, Danfoss recommande de monter le raccord avec le capuchon orienté vers l’avant, à l’opposé du mur.
Le corps est en laiton Ms 58 avec une finition nickelée résistante à l’humidité. Le joint de tige est en EPDM. Le raccord RLV est testé et homologué selon la norme EN 215 (CEN) et ses dimensions sont conformes à la norme EN (DIN) 3842-1. La composition de l’eau de chauffage doit être conforme à la directive VDI 2035 afin d’éviter la formation de dépôts et la corrosion.
