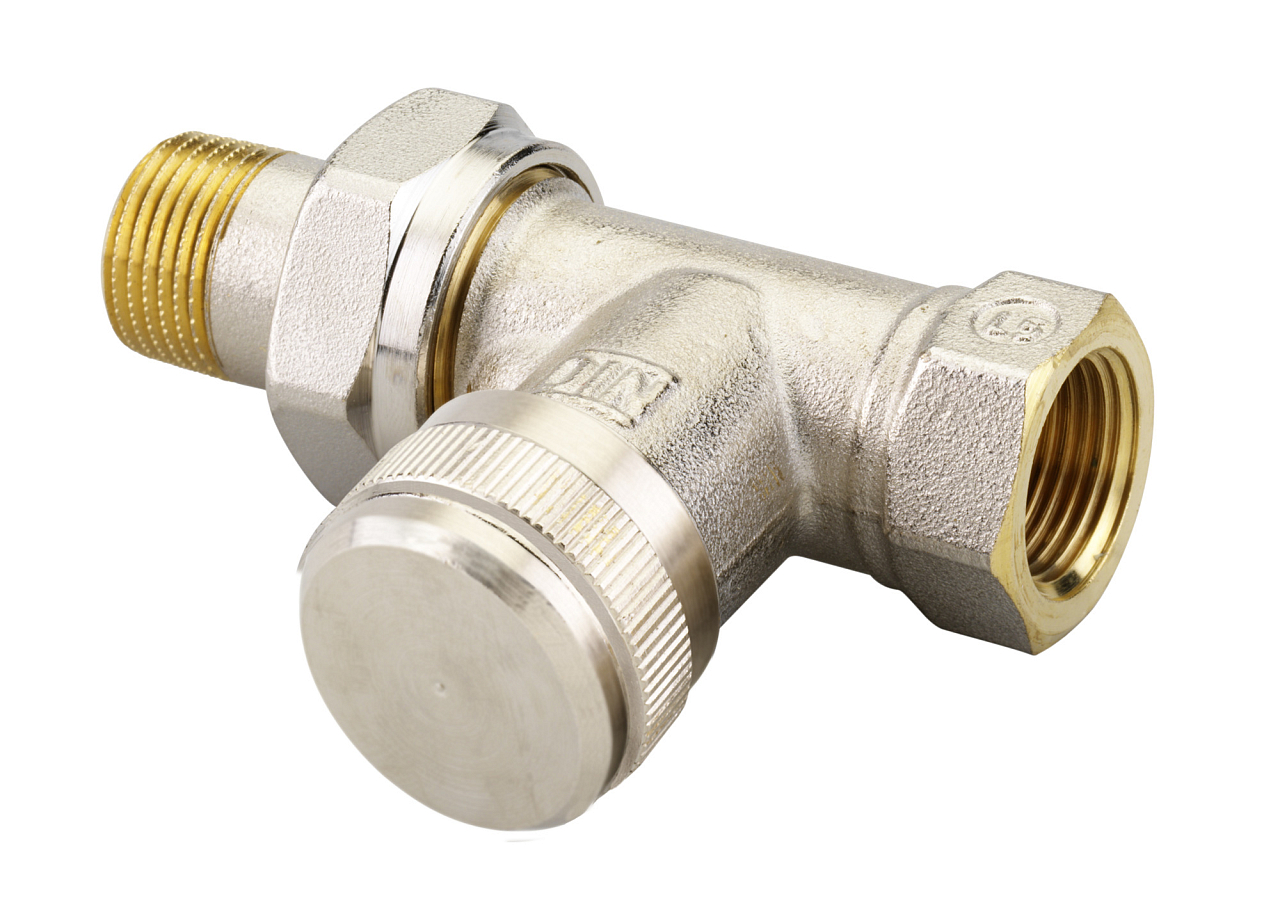

Raccord de radiateur Danfoss RLV DN 10, droit, nickelé, avec filetage intérieur 3/8", avec possibilité de préréglage du débit, de fermeture du circuit et de vidange du radiateur. Plus d'informations
Rupture de stock - peut être demandé
| Taille de raccordement au radiateur | RP 3/8" |
| Taille de raccordement | DN 10 |
| Type de raccordement | Filetage intérieur |
| Type de vanne | Direct |
| Poids | 0.20 kg |
Danfoss RLV DN 10 droit est un raccord d’arrêt nickelé destiné au montage sur le retour du radiateur dans les installations de chauffage bitube. Dans un seul corps en laiton (Ms 58), il combine la fonction d’isolement du circuit avec la possibilité de prérégler le débit maximal d’eau de chauffage à l’aide d’une clé Allen de 6 mm. Le raccord est réglé en usine en position entièrement ouverte (Kvs = 1,9 m³/h) et ses dimensions sont conformes à la norme DIN 3842-1.
Le RLV DN 10 est conçu pour le raccordement de radiateurs panneaux, à éléments et convecteurs avec sortie filetée latérale 3/8" à l’installation de chauffage côté retour. Il convient aux réseaux bitube dans les bâtiments résidentiels comme commerciaux. Le raccord peut être connecté à des tuyauteries en cuivre, acier, PEX ou AluPEX à l’aide des raccords à sertir Danfoss. Afin d’éviter les dépôts et la corrosion, la composition de l’eau de chauffage doit être conforme à la directive VDI 2035.
Le débit maximal à travers le radiateur peut être limité en tournant la tige avec une clé Allen de 6 mm – pour 1 tour, le Kv est d’environ 0,6 m³/h, pour 2 tours d’environ 1,2 m³/h, en ouverture totale Kvs = 1,9 m³/h. Lors du démontage ou de la réparation d’un radiateur donné, le circuit peut être isolé sans intervention sur le reste de l’installation. Un robinet de vidange (003L0152) avec sortie pour flexible 3/4" est disponible en accessoire ; son bras peut être orienté dans n’importe quelle position, ce qui permet une vidange facile et propre du radiateur.
Le raccord RLV est destiné au montage sur la sortie du radiateur, c’est-à-dire du côté retour de l’installation de chauffage. Il se monte de manière à ce que le capuchon du robinet soit orienté vers l’avant, à l’opposé du mur. Ce n’est que dans cette position qu’il est ensuite possible de monter facilement l’organe de vidange et de régler le débit.
Commencez par fermer la tige à l’aide d’une clé Allen de 6 mm. Réglez ensuite le débit par ouverture progressive : le nombre de tours détermine la valeur Kv obtenue. Pour 1 tour, le Kv est d’environ 0,6 m³/h, pour 2 tours d’environ 1,2 m³/h et en ouverture totale Kvs = 1,9 m³/h. En usine, le raccord est réglé en position entièrement ouverte.
Un robinet de vidange (réf. 003L0152) avec sortie pour flexible 3/4" est disponible pour le raccord RLV. Procédure : fermez l’entrée du radiateur (remplacez temporairement la tête thermostatique par le volant manuel Danfoss 013G3300), dévissez le capuchon du raccord, fermez le raccord avec une clé de 6 mm, montez le robinet de vidange et orientez son bras dans la position souhaitée. Ouvrez ensuite le raccord et vidangez le radiateur.
Le raccord RLV peut être connecté à des tuyauteries en cuivre, acier, PEX ou AluPEX à l’aide des raccords à sertir Danfoss. Côté radiateur, il dispose d’un filetage extérieur R 3/8", et côté tuyauterie d’un filetage intérieur Rp 3/8". Des versions d’angle RLV sont également disponibles – pour le retour avec raccordement encastré dans le mur, la version d’angle DN 10 (003L0141) est prévue.
