Le pressostat universel Honeywell DCM6 sert à la commutation et à la surveillance de la surpression. Il trouve son application dans la construction mécanique, l’industrie de l’imprimerie, la pneumatique et l’hydraulique. Le pressostat est principalement conçu pour une pression décroissante ; le réglage de la valeur de commutation sur l’échelle correspond donc au point de commutation en pression décroissante. Le point de réarmement du pressostat est ensuite supérieur de la valeur de l’écart entre les deux valeurs. La plage comprise entre le point de réarmement et la valeur de commutation détermine la tolérance différentielle, dans laquelle la pression peut varier librement sans provoquer l’enclenchement. La plage de tolérance est réglée de manière fixe en usine et ne peut pas être modifiée.

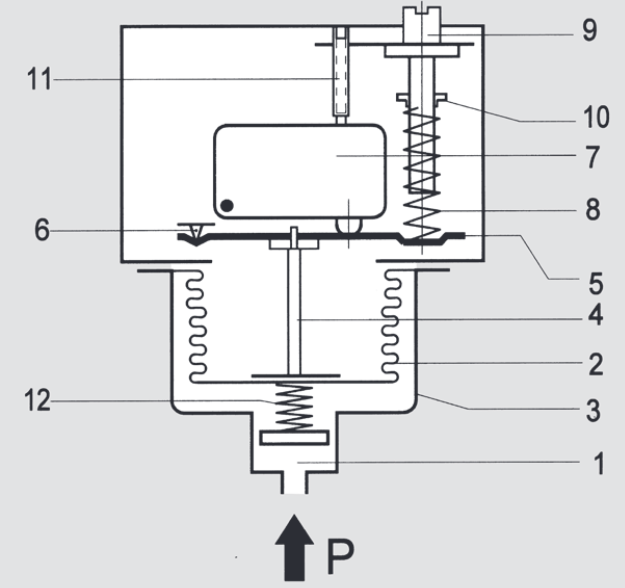

Construction

1. raccord de pression
2. soufflets de mesure
3. boîtier
4. tige de poussée
5. pont de liaison
6. points de pivot
7. élément de commutation
8. ressorts
9. réglage de la broche (pas sur ce modèle)
10. contre-écrou
11. vis de calibration du pressostat
12. ressort de contre-pression

La pression traversant le pressostat via le raccord (1) agit sur les soufflets de mesure (2). Lorsqu’elle varie, les soufflets se déplacent ; leur mouvement est transmis par la tige de poussée (4) au pont de liaison (5). Lorsque la pression augmente, le pont appuie sur l’élément de commutation (7) et l’actionne. Le ressort (8) assure la force antagoniste. La vis (11) permet de calibrer l’élément de commutation. Le ressort de contre-pression (12) est destiné à garantir une commutation stable même à faible valeur de réglage.

Caractéristiques

• plage de pression 0,5...6 bar
• tolérance différentielle 0,14...0,26 bar
• pression max. 16 bar
• température de service -25...70 °C
• température max. du fluide 0...70 °C, jusqu’à 85 °C en pointe
