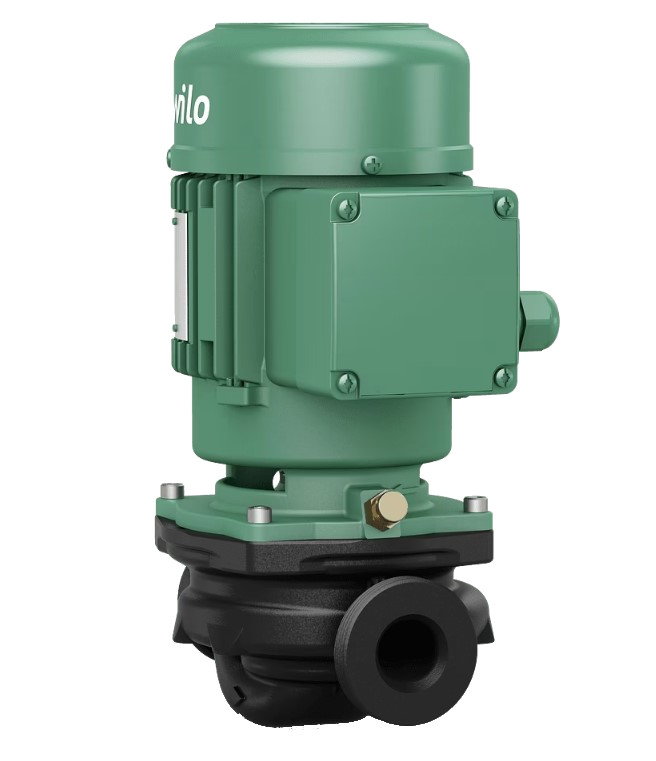

Pompe centrifuge monocellulaire à sec en conception compacte Inline avec moteur triphasé directement accouplé par bride et arbre non divisé ou avec lanterne et moteur accouplé par accouplement selon la norme (version N). La série de construction IPL est adaptée pour le montage dans la tuyauterie ou pour être installée sur une base. Les consoles peuvent être fournies en tant qu'accessoires.

Avec garniture mécanique indépendante du sens de rotation, rincée de manière forcée, avec soufflet et roue en plastique réduisant la cavitation. Bride avec raccord pour la mesure de pression R 1/8. Le corps de la pompe et la lanterne ont une couche de protection par cataphorèse.

Données techniques

• Pression de service maximale : 10 bar
• Plage de température du fluide : -20 °C à 120 °C
• Température ambiante maximale : 40 °C
• Puissance nominale du moteur : 0,25 kW
• Courant nominal : 0,66 A

Matériaux

• Corps de pompe : fonte grise
• Roue : PP-LGF50
• Arbre : acier inoxydable
• Garniture mécanique : AQ1EGG

Moteur

• Classe énergétique : IE2
• Alimentation : 3~400 V, 50 Hz
• Vitesse nominale : 2850 1/min
• Indice de protection : IP55
• Classe d'isolation : F

Dimensions

• Raccordement de tuyau côté aspiration : G 1½
• Raccordement de tuyau côté refoulement : G 1½
• Longueur de construction : 180 mm
