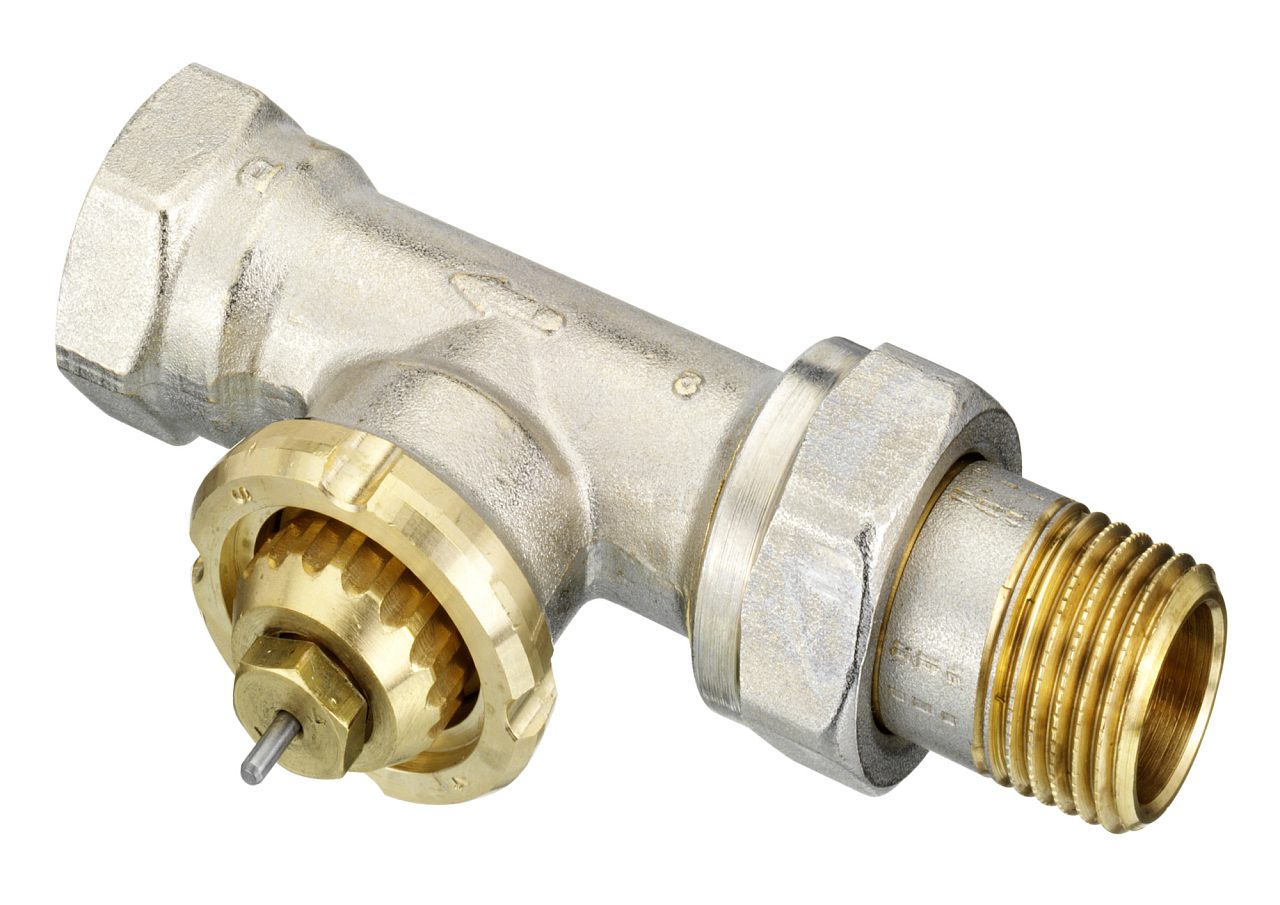

Le corps de vanne Danfoss FJVR DN 15 en version droite fait partie du système de limitation de la température de retour (RTL – Return Temperature Limiter). La vanne est destinée exclusivement à une utilisation en association avec la tête thermostatique (sonde) FJVR et s’installe sur la conduite de retour d’un radiateur ou d’un circuit de chauffage par le sol. Plus d'informations
Rupture de stock - peut être demandé
| Taille de raccordement au radiateur | R 1/2" |
| Taille de raccordement | DN 15 |
| Type de raccordement | Filetage extérieur |
| Type de vanne | Direct |
| Poids | 0.31 kg |
Danfoss FJVR DN 15 droit (003L1014) est un corps de vanne de limiteur de température de retour destiné aux installations de chauffage avec radiateurs, au chauffage par le sol ainsi qu’aux systèmes de ventilation. Associé à la sonde thermostatique FJVR (fournie séparément), il fonctionne comme un régulateur proportionnel à action directe : lorsque la température de retour réglée est dépassée, la sonde ferme le débit et empêche le retour d’une eau trop chaude vers la source de chaleur.
Le corps de vanne s’installe sur la conduite de retour et convient à un large éventail d’applications de chauffage. En chauffage par le sol, il limite la température de l’eau dans la boucle sans nécessiter d’autres organes de régulation – une solution simple et économique, particulièrement adaptée aux petites surfaces. Dans les installations bitubes avec radiateurs, il surveille la température de l’eau de retour avant son retour vers la chaudière ou le collecteur. Dans les systèmes de ventilation, il protège les batteries de chauffe contre le gel en assurant une circulation minimale du fluide caloporteur. La vanne peut également être utilisée dans les réseaux de chauffage urbain pour la régulation du retour des ballons d’ECS.
Caractéristiques techniques :
Non. Le corps de vanne FJVR DN 15 droit (003L1014) et la sonde thermostatique FJVR sont deux produits distincts qui se commandent séparément. Pour constituer un ensemble fonctionnel, il est nécessaire de commander en complément l’une des sondes FJVR – voir ci-dessous dans la question relative à la compatibilité.
Le corps FJVR DN 15 est compatible avec les sondes thermostatiques de la gamme FJVR en trois variantes : blanc RAL 9010 avec plage de réglage de 10 à 50 °C (003L1040), blanc RAL 9010 avec plage de 10 à 80 °C (003L1070) et version chromée avec plage de 10 à 50 °C (003L1072). Le choix dépend de la température de retour souhaitée et de l’esthétique de l’installation.
Le corps de vanne FJVR peut être installé dans n’importe quelle position, mais il est nécessaire de respecter le sens correct de circulation du fluide caloporteur (indiqué sur le corps par une flèche). Le raccord de sortie est prévu pour l’installation d’un raccord à compression Danfoss afin de permettre le raccordement à la tuyauterie du circuit de plancher chauffant ou du radiateur.
Le FJVR régule uniquement la température de retour – il n’a aucune influence sur la température de départ. Lors de la conception de l’installation, il est donc nécessaire de prendre en compte la température de départ en fonction du matériau et de la structure du sol. En même temps, la température ambiante à l’emplacement d’installation de la sonde FJVR ne devrait pas dépasser la température réglée sur la sonde, faute de quoi la régulation serait influencée de manière indésirable.
