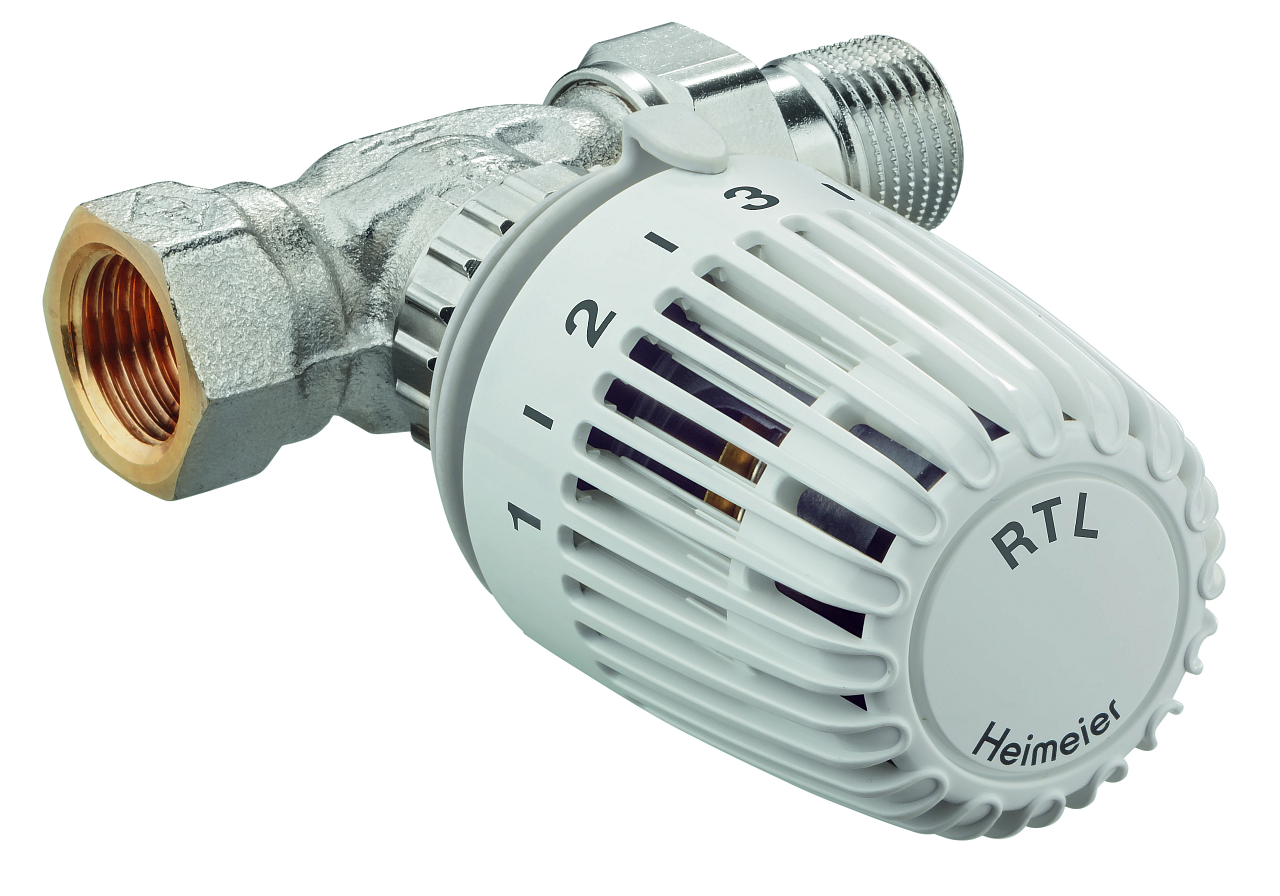

Le limiteur de température IMI RTL limite la température de l'eau de retour provenant du corps de chauffe terminal ou de l'extrémité du chauffage au sol. Lorsqu'il est utilisé pour le chauffage au sol, il est destiné aux petites pièces d'une superficie allant jusqu'à 15 m2. Il peut également être utilisé pour une combinaison de chauffage par radiateurs et par le sol.

Il n'est pas recommandé d'installer le limiteur à proximité d'un collecteur de chauffage au sol, ni à aucun autre endroit où il pourrait être affecté par une température excessive. Dans un tel cas, il resterait fermé en permanence. La valeur réglée sur le limiteur ne doit donc pas être inférieure à la température ambiante autour du limiteur.

Le réglage de la température se fait à l'aide d'une tête thermostatique, sur laquelle on tourne pour définir la valeur souhaitée. La température du fluide circulant est ensuite transmise au capteur. Si elle est trop élevée, le limiteur ferme le débit et attend que la température baisse.

Caractéristiques

• butées cachées pour bloquer la température réglée
• dimension de raccordement DN 15 = R 1/2"
• pression PN 10
• température max 120 °C
• température max du capteur en fonctionnement 60 °C
• débit 2 m3/h
• exécution directe
• corps de vanne nickelé

Exemple d'utilisation

1. vanne thermostatique     2. raccord Regulux

Construction
