Le kit universel de tuyauterie d’impulsion Danfoss AFP permet un raccordement fiable des capteurs différentiels au réseau de tuyauterie. Le kit est conçu comme un ensemble complet d’accessoires compatible avec les régulateurs et les vannes de la gamme AFP de Danfoss. Plus d'informations
Rupture de stock - peut être demandé
| Connexion | G 1/4" |
| Poids | 0.57 kg |
Le kit universel de tuyauterie d’impulsion Danfoss AFP (003G1391) est un ensemble complet d’accessoires destiné au raccordement hydraulique des capteurs de pression différentielle aux régulateurs Danfoss des séries AFP, AFQ et PCV. Il assure une transmission précise du signal de pression, indispensable au bon fonctionnement de la régulation du débit dans les installations de chauffage.
Ce kit trouve son application partout où il est nécessaire de relier de manière fiable un régulateur de pression différentielle aux points de mesure sur la tuyauterie. Les applications typiques comprennent les réseaux de chauffage urbain, les immeubles résidentiels et administratifs ainsi que les bâtiments industriels. Il convient aussi bien à une nouvelle installation d’un régulateur AFP/AFQ qu’au remplacement d’un tube d’impulsion endommagé ou usé sur une installation existante.
Contenu et caractéristiques du kit :
Le kit 003G1391 est destiné aux régulateurs Danfoss des séries AFP, AFP-9, AFPA, AFPB, AFQ, AFPQ, AFPQ4, AFQM et PCV — aussi bien pour les régulateurs de pression différentielle que pour les régulateurs de débit et de pression, dans une plage de diamètres nominaux DN 15–250.

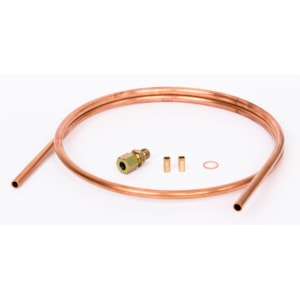

Le kit comprend un tube en cuivre Ø10 × 1 × 1500 mm (DIN 1754), un raccord à compression pour le raccordement de la ligne d’impulsion au point de prise sur la tuyauterie (filetage G 1/4") et deux douilles pour le raccordement au régulateur. Tout le nécessaire pour le montage est inclus dans l’emballage — il n’est pas nécessaire d’acheter d’autres éléments de raccordement.
Oui. Danfoss indique comme alternatives l’acier inoxydable Ø10 × 0,8 mm (DIN 17458 ou DIN 2391) ou un tube en acier Ø10 × 1 mm (DIN 2391). Le diamètre du tube doit toujours être de Ø10 mm afin que les raccords à compression assurent une étanchéité correcte. Si la longueur de 1500 mm ne suffit pas, le tube doit être remplacé par un matériau coupé sur mesure.
La notice d’installation Danfoss indique un couple de serrage max. de 35 Nm pour le raccord à compression au point de prise sur la tuyauterie et de 50 Nm pour les douilles côté régulateur. La procédure de montage précise est illustrée dans la notice d’installation graphique jointe (EN), téléchargeable sur la page produit.
