L’ensemble ESBE VRG131 + ARA661 associe une vanne mélangeuse trois voies DN20 Rp ¾" et un servomoteur 230 V pour les installations de chauffage et de refroidissement. Kvs 4, temps de course 120 s, couple 6 Nm. Plus d'informations
Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.
| Alimentation | 230 VCA |
| Débit kvs | 4 m3/h |
| Diamètre nominal | DN 20 |
| Indice de protection IP | IP 41 |
| Mode de commande | 3 points |
| Pression | PN 10 |
| Taille de raccordement | 3/4" |
| Température du fluide | -10...110°C |
| Type de raccordement | Filetage intérieur |
| Type de robinetterie | Trois voies |
| Poids | 0.94 kg |

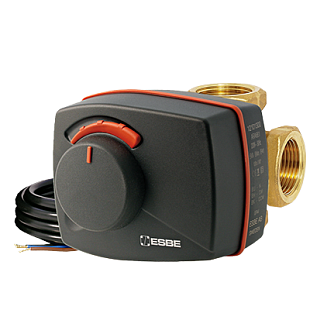

ESBE VRG131 + ARA661 est une unité rotative – vanne mélangeuse trois voies et servomoteur électrique fournis sous forme d’ensemble monté dans un seul emballage. La vanne VRG131 DN20 avec filetage intérieur Rp ¾" et Kvs 4 régule la température par mélange, le servomoteur ARA661 en 230 V la commande par signal 3 points provenant du régulateur.
L’unité est conçue pour un fonctionnement en mélange ou en répartition dans les installations de chauffage et de refroidissement – typiquement pour la régulation de la température de l’eau de chauffage dans les chaufferies de maisons individuelles et de petits bâtiments. La vanne en laiton résistant à la dézincification (DZR) fonctionne avec de l’eau de chauffage conforme à la norme VDI 2035, avec un mélange eau/glycol jusqu’à 50 % ainsi qu’avec un mélange eau/éthanol jusqu’à 28 %. Le servomoteur peut être combiné avec n’importe quel régulateur doté d’une sortie 3 points, par exemple un régulateur climatique de chaudière ou de pompe à chaleur.
La vanne trois voies en laiton résistant à la dézincification présente une fuite interne inférieure à 0,05 % du débit en mode mélange et inférieure à 0,02 % en mode répartition. Classe de pression PN10, pression de service 1 MPa, température du fluide de -10 °C à +110 °C (jusqu’à +130 °C en pointe). Le rapport de réglage Kv/Kv min est de 100, la vanne régule donc avec précision même les faibles débits.
Le servomoteur compact, avec un couple de 6 Nm et un temps de course de 120 s sur 90°, fonctionne silencieusement et de manière fiable. Alimentation 230 V AC, puissance absorbée 5 VA, indice de protection IP41, classe de protection II. En tirant puis en tournant le bouton situé sur la face avant du capot, la vanne peut à tout moment être commandée manuellement – par exemple en cas de défaillance de la régulation. Le servomoteur peut être complété par un contact auxiliaire, réglable dans n’importe quelle position.
Paramètres techniques de l’ensemble (réf. 13020700) :
Le régulateur envoie au servomoteur un signal ouvrir / fermer / arrêt (SPDT). Le servomoteur peut ainsi s’arrêter dans n’importe quelle position de la plage de fonctionnement de 90° et régler le rapport de mélange souhaité.
Oui. Sur la face avant du capot du servomoteur se trouve un bouton qui, une fois tiré puis tourné, fait passer le servomoteur en mode manuel et permet de régler la vanne dans n’importe quelle position.
Eau de chauffage conforme à la norme VDI 2035, mélange eau/glycol max. 50 % ou eau/éthanol max. 28 %. Température du fluide de -10 °C à +110 °C, brièvement jusqu’à +130 °C.
Oui. Le servomoteur ARA661 (12101300) remplace l’ancienne réf. 12001400 et la vanne VRG131 (11600800) remplace la réf. 11000700. Les dimensions de montage pour les vannes des séries VRG100, VRG200, VRG300, VRB100 et VRH100 restent inchangées.
Oui, le contact auxiliaire est disponible en kit optionnel et peut être réglé dans n’importe quelle position. Il existe également la variante ARA662 avec contact prémonté (charge commutée 6(3) A, 230 V AC).
