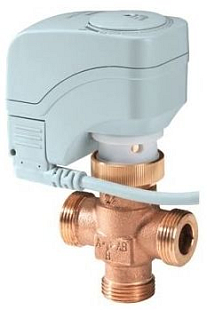

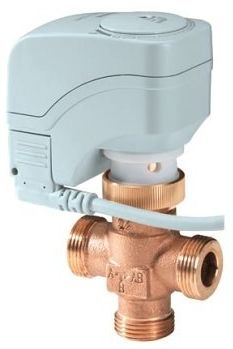

L’ensemble de mélange Siemens SXP 45.25-6.3/DC est destiné à la régulation des circuits de chauffage mélangés dans les installations de chauffage courantes. L’ensemble comprend une vanne mélangeuse trois voies et un servomoteur avec signal de commande continu DC 0...10 V, ce qui le rend adapté, par exemple, aux applications associées à une régulation climatique.

La vanne est conçue uniquement pour le mélange et est fabriquée en bronze Rg5 avec filetage extérieur. L’ensemble en version DN25 avec une valeur kvs de 6,3 m3/h couvre une puissance indicative d’environ 12,7 à 20,8 kW pour le chauffage par le sol et de 19,1 à 31,2 kW pour les installations à radiateurs. L’actionneur offre une force de manœuvre de 200 N, une course de 5,5 mm et un câble d’une longueur de 1,5 m.

Caractéristiques principales

• ensemble de mélange avec vanne trois voies et servomoteur
• pour la régulation des circuits de chauffage mélangés
• signal de commande continu DC 0...10 V
• vanne DN25 avec kvs 6,3 m3/h
• version PN 16, filetage extérieur, bronze Rg5
• vanne uniquement pour le mélange
• course 5,5 mm, force de manœuvre 200 N
