Kit design Danfoss VHX-MONO avec tête RAX pour raccordement d’angle de radiateurs décoratifs avec entraxe de 50 mm. Vanne avec préréglage pour installation bitube, blanc RAL 9016. Kv 0,45 m³/h. Plus d'informations
Rupture de stock - peut être demandé
| Débit | 0,45 m3/h |
| Pression | 10 bars |
| Taille de raccordement | G 1/2" |
| Température maximale de l'eau | 120 °C |
| Type de robinetterie | D'angle |
| Poids | 1.96 kg |

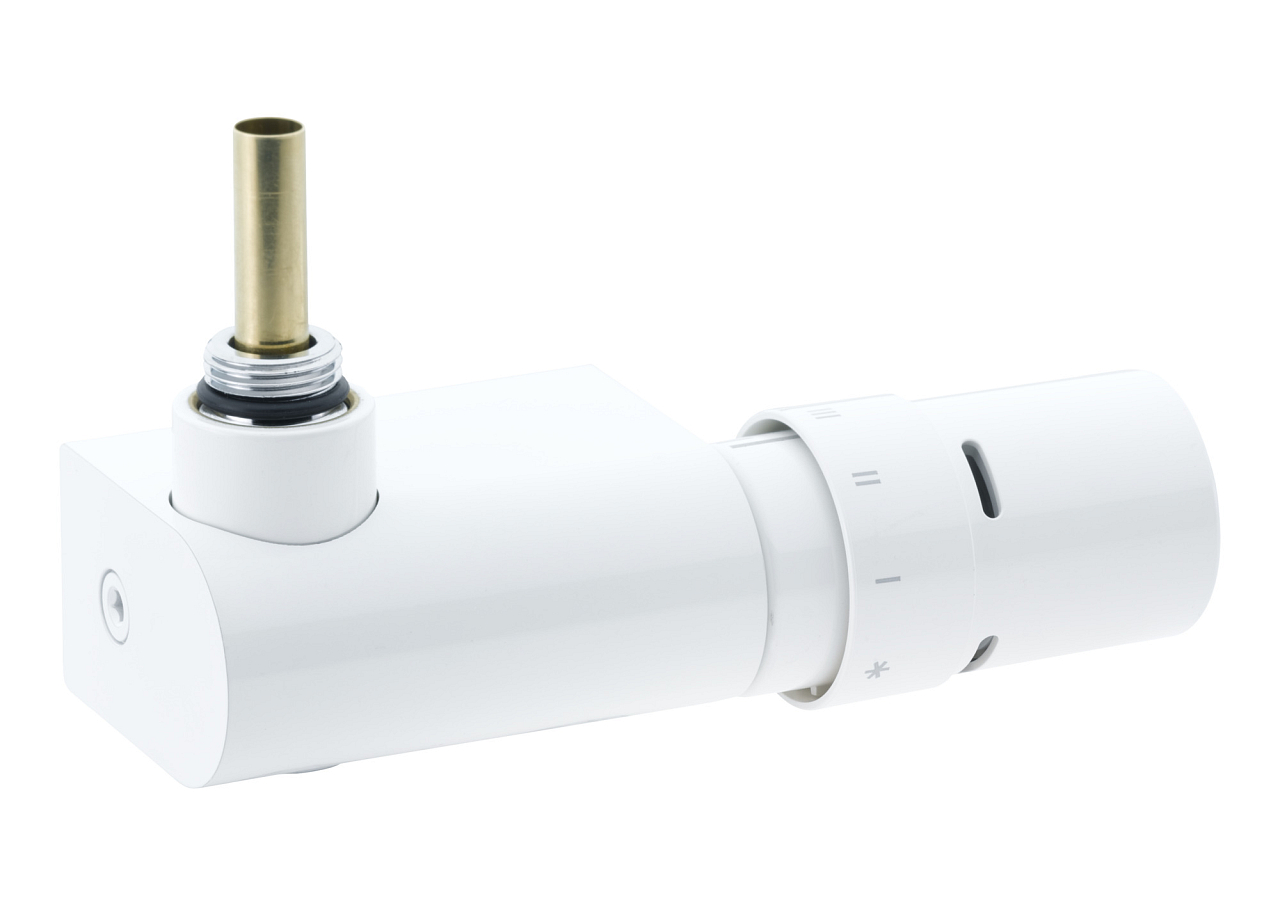

Danfoss VHX-MONO avec tête RAX (013G4287) est un kit design complet pour le raccordement d’angle de radiateurs de salle de bains et radiateurs décoratifs avec raccordement mono – l’aller et le retour sortent d’un seul point avec un entraxe de 50 mm. Le kit comprend le corps de vanne VHX-MONO avec possibilité de préréglage et la tête thermostatique RAX qui régule la température en fonction de l’ambiance de la pièce. Finition blanche RAL 9016, conçue pour les installations de chauffage bitube.
Le kit est conçu pour les radiateurs design et radiateurs décoratifs de salle de bains – typiquement les sèche-serviettes en échelle ou les émetteurs de chaleur au style soigné – équipés d’un seul orifice de raccordement avec un entraxe aller/retour de 50 mm. La version d’angle permet une arrivée des tuyauteries par le sol ou par le mur à 90° par rapport au radiateur. La finition blanche RAL 9016 s’intègre au design des intérieurs modernes de salle de bains et de séjour.
Le corps de vanne VHX-MONO dispose d’un préréglage intégré pour l’équilibrage hydraulique d’une installation bitube – le réglage peut être effectué sans outil, simplement en soulevant puis en tournant la bague de réglage. Le robinet peut être raccordé à droite comme à gauche ; le retour doit toujours se trouver du côté de la tête thermostatique. La tête thermostatique RAX est à liquide, régule selon la température de l’air ambiant et se fixe à l’aide d’une clé Allen de 2 mm, fournie dans l’emballage. La valeur du coefficient de débit kv est de 0,45 m³/h, raccordement au radiateur ½" AG, raccordement à la tuyauterie ½" IG.
Le kit est destiné aux radiateurs design et radiateurs de salle de bains avec ce que l’on appelle un raccordement mono – l’aller et le retour passent par un seul orifice avec un entraxe de 50 mm. Les exemples typiques sont les sèche-serviettes en échelle ou les radiateurs décoratifs avec raccordement latéral ou inférieur en un seul point. Pour les radiateurs avec deux orifices séparés (entraxe 50 mm), le kit VHX-DUO est prévu.
Oui, le corps de vanne VHX-MONO permet un raccordement indifféremment à droite ou à gauche. La seule condition est que le retour (sortie du radiateur) soit toujours du côté de la tête thermostatique RAX – cette exigence s’applique quelle que soit la configuration de raccordement.
La vanne VHX-MONO dispose d’un préréglage intégré. Après avoir retiré la tête ou le capuchon de protection, il suffit de soulever la bague de réglage, de la tourner dans le sens inverse des aiguilles d’une montre jusqu’à la valeur souhaitée, puis de la remettre en place – le tout sans outil. Les valeurs de préréglage correspondant aux débits spécifiques peuvent être consultées dans les fiches techniques Danfoss ou à l’aide du logiciel de calcul.
Le montage ne nécessite pas d’outillage spécial. Le corps de vanne se raccorde avec une clé plate standard ou une clé dynamométrique, la tête thermostatique RAX se fixe avec une clé Allen de 2 mm fournie dans l’emballage du kit. Le préréglage du débit peut être effectué sans outil. La tuyauterie peut être raccordée à l’aide de raccords à compression Danfoss.
La tête RAX est une tête thermostatique standard qui régule selon la température de l’air ambiant – elle convient lorsque vous recherchez avant tout une température confortable dans la pièce. La tête RTX est un limiteur de température de retour, qui régule selon la température du fluide dans le radiateur – son utilisation typique concerne les sèche-serviettes de salle de bains, lorsque vous souhaitez maintenir le radiateur chaud en permanence, indépendamment de la température ambiante. Les deux têtes sont disponibles dans les kits VHX-MONO.
