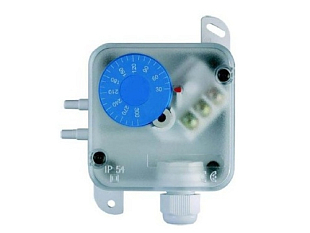

Pressostat différentiel Thermokon PS300 pour la surveillance des filtres et des ventilateurs dans les installations de ventilation et de climatisation. Point de commutation réglable, contact inverseur, indice de protection IP54. Plage 30–300 Pa. Plus d'informations
Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.
| Exécution Ex | Non |
| Indice de protection IP | IP 54 |
| Plage de pression | 30...300 Pa |
| Poids | 0.16 kg |
Thermokon PS300 est un pressostat différentiel réglable pour l’air et autres gaz ininflammables et non agressifs. Le point de commutation se règle dans une plage de 30 à 300 Pa et, lorsqu’il est atteint, le contact inverseur bascule ; il peut être utilisé pour la signalisation ou pour un système de régulation.
Ce pressostat est utilisé en ventilation et en automatisation des bâtiments, typiquement pour surveiller l’encrassement des filtres à air, contrôler le fonctionnement des ventilateurs, surveiller le débit dans les gaines CVC ou dans les circuits industriels d’air de refroidissement. Le contact de sortie est dimensionné pour une tension alternative jusqu’à 250 V et un courant de 3 A en charge résistive ou de 2 A en charge inductive.
Caractéristiques techniques :
Contenu de l’emballage :
L’emballage contient 4 vis de fixation, 2 raccords de gaine en plastique et 2 m de tuyau souple en PVC de diamètre 4/7 mm. En accessoires optionnels, le fabricant propose des raccords de gaine métalliques MKS40 (longueur 40 mm) et MKS100 (longueur 100 mm).
Le pressostat se monte en saillie, en position verticale, de manière à ce que les prises de pression ou le presse-étoupe soient orientés vers le bas. La fixation s’effectue à l’aide de deux trous Ø 4 mm dans les pattes de montage et des vis fournies. Les prises de pression sont repérées « + » (pression plus élevée) et « – » (pression plus faible). Le montage et le raccordement électrique doivent être effectués uniquement par une personne habilitée.

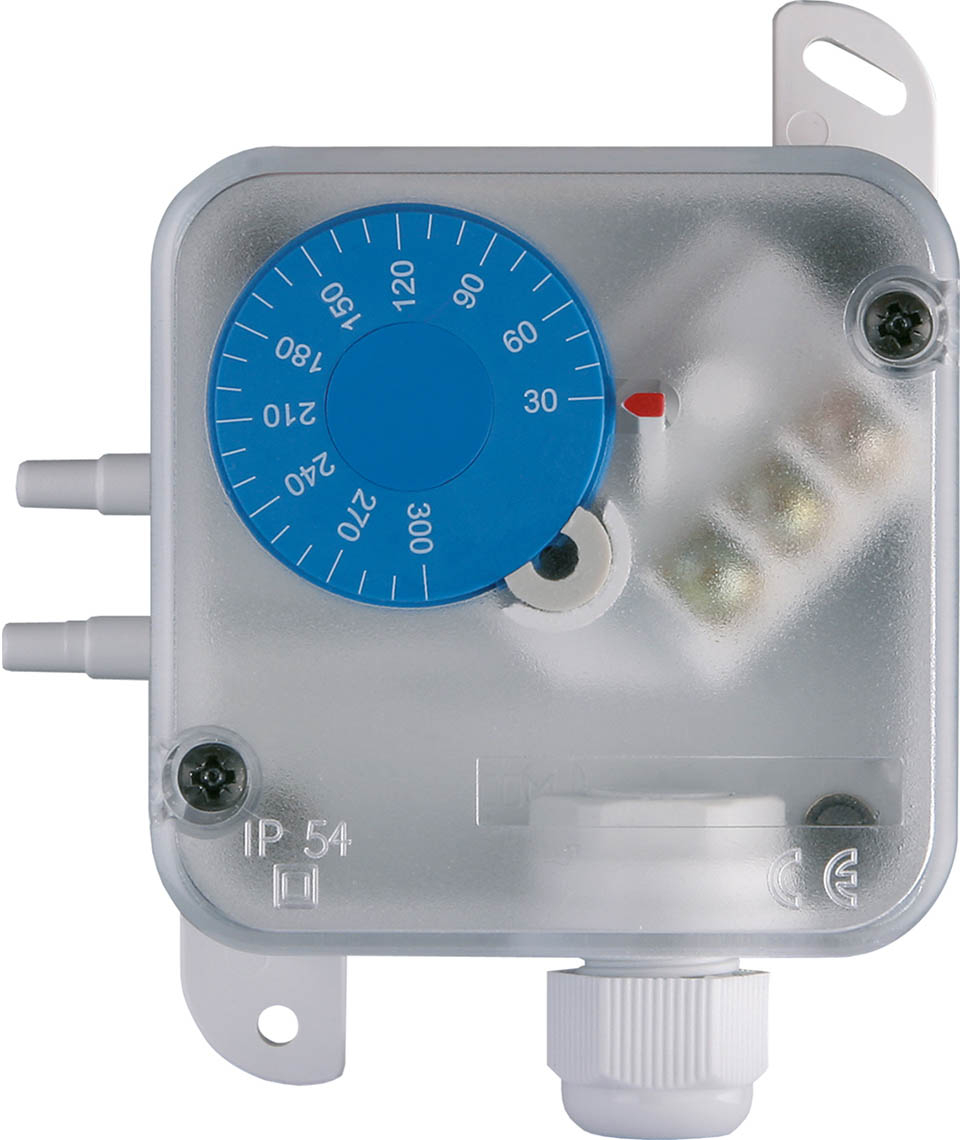

Après ouverture du couvercle, le point de commutation se règle en tournant la molette de réglage dans la plage de 30 à 300 Pa ; le différentiel de commutation est de 20 Pa. Le câble passe par le presse-étoupe avec décharge de traction et se raccorde au bornier à vis conformément au schéma, puis le couvercle est refermé. Avant la mise en service, il est nécessaire de vérifier l’étanchéité des tuyaux de pression et de ne mettre l’alimentation sous tension qu’après un raccordement correct.
Le pressostat dispose d’un contact inverseur avec bornes COM (1), NO (2) et NC (3). Lorsque la pression différentielle réglée est atteinte, le contact 1–3 s’ouvre et le contact 1–2 se ferme. Selon le câblage, le circuit se ferme ou s’ouvre donc à l’atteinte de la valeur réglée.
Le pressostat est conçu pour l’air et d’autres gaz ininflammables et non agressifs. Il ne peut pas être utilisé avec des gaz inflammables ni agressifs.
