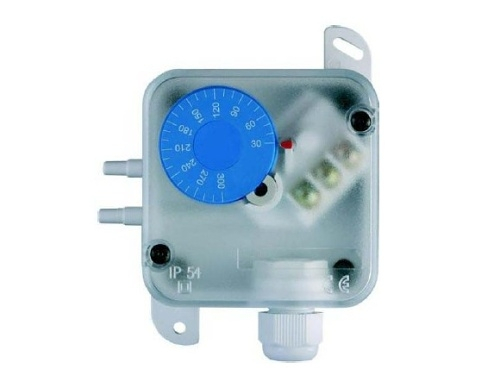

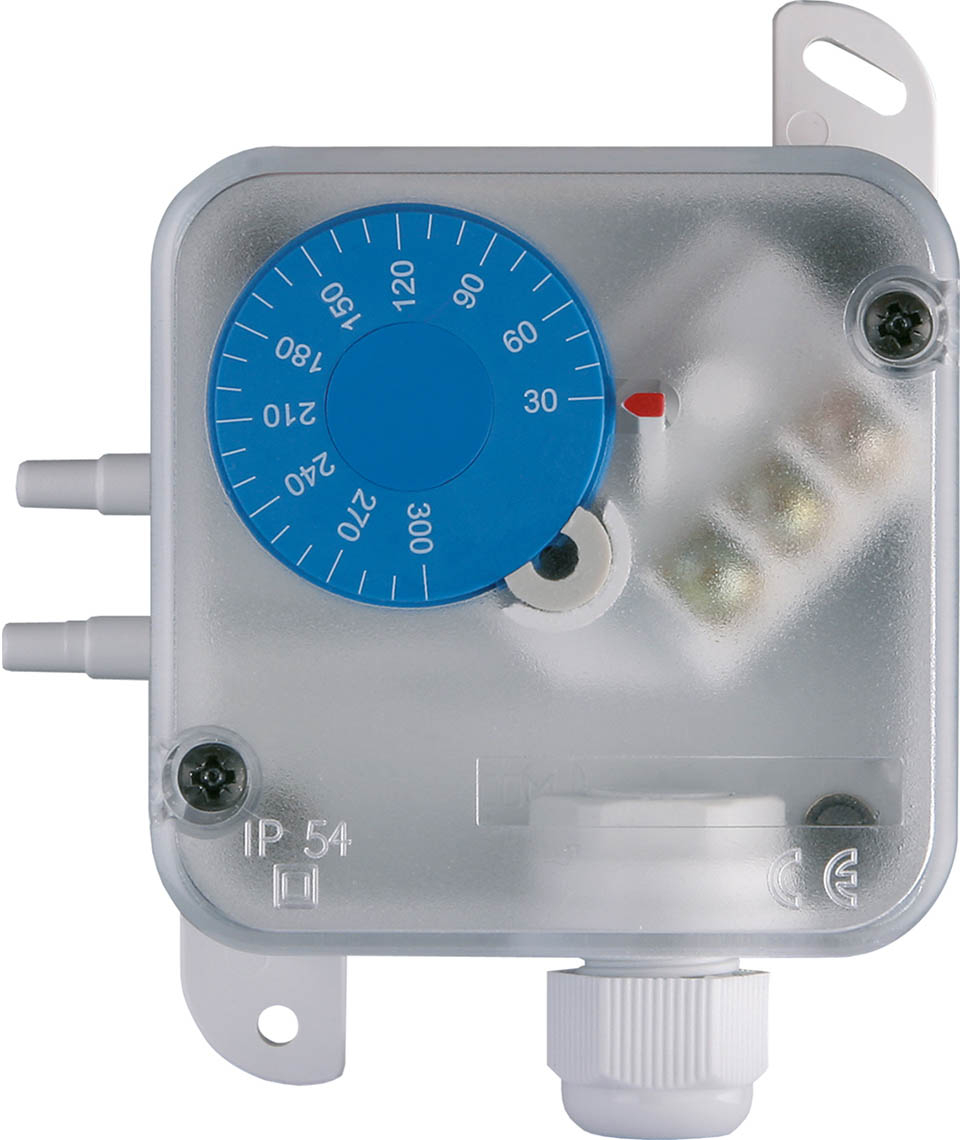

Interrupteur de différentiel de pression 100-1500 Pa Thermokon PS1500 (255202)

Interrupteur de différentiel de pression 100-1500 Pa Thermokon PS1500 (255202)

THERMOKON
  • Code produit: 269996
  • Code fabricant: 255202
  • Garantie: 2 ans

Pressostat différentiel Thermokon PS1500 pour la surveillance des filtres et des ventilateurs en CVC. Point de commutation réglable, contact inverseur, indice de protection IP54. Plage 100–1500 Pa. Plus d'informations

  • Disponibilité

    Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.

  • En stock 5 pcs

Prix catalogue € 42,72
Prix hors TVA € 28,84
Prix TTC 20 % € 34,61
− +

Paramètres et catalogues

Exécution Ex Non
Indice de protection IP IP 54
Plage de pression 100...1500 Pa
Poids 0.16 kg

Thermokon PS1500 est un pressostat différentiel réglable pour l’air et autres gaz ininflammables et non agressifs. Le point de commutation se règle dans une plage de 100 à 1500 Pa et, lorsqu’il est atteint, le contact inverseur bascule ; il peut être utilisé pour la signalisation ou pour un système de régulation.

Où utiliser ce pressostat

Le pressostat est utilisé en ventilation et en automatisation des bâtiments, typiquement pour surveiller l’encrassement des filtres à air, contrôler le fonctionnement des ventilateurs, surveiller le débit dans les gaines CVC ou dans les circuits industriels d’air de refroidissement. Le contact de sortie est dimensionné pour une tension alternative jusqu’à 250 V et un courant de 3 A en charge résistive ou de 2 A en charge inductive.

Caractéristiques techniques :

  • Plage de réglage : 100–1500 Pa
  • Différentiel de commutation (hystérésis) : 80 Pa
  • Précision : typ. ±10 Pa
  • Surpression de service max. : 50 kPa
  • Sortie : contact inverseur NO/NC, max. 250 V AC, 3 A charge résistive / 2 A charge inductive
    • Durée de vie : plus de 1 000 000 de manœuvres
  • Indice de protection : IP54 selon EN 60529
  • Conditions de fonctionnement : −20 à +60 °C, 0–85 % HR (sans condensation permanente)
  • Raccordement électrique : bornier à vis max. 1,5 mm², presse-étoupe M16 pour câble max. Ø 8 mm
  • Matériau : boîtier ABS, couvercle PC, membrane en silicone, prises de pression ABS
  • Dimensions (h × l × p) : 105 × 73 × 63 mm, prises de pression dépassant de 16 mm
  • Poids : 150 g

Contenu de l’emballage :

  • Vis de fixation : 4 pcs
  • Raccords plastiques pour gaine : 2 pcs
  • Tuyau souple en PVC : 2 m, Ø 4/7 mm

Questions fréquentes

L’emballage contient 4 vis de fixation, 2 raccords plastiques pour gaine et 2 m de tuyau souple en PVC de diamètre 4/7 mm. En accessoires optionnels, le fabricant propose des raccords métalliques pour gaine MKS40 (longueur 40 mm) et MKS100 (longueur 100 mm).

Le pressostat se monte en saillie, en position verticale, de manière à ce que les prises de pression ou le presse-étoupe soient orientés vers le bas. La fixation s’effectue à l’aide de deux trous Ø 4 mm dans les pattes de montage et des vis fournies. Les prises de pression sont repérées « + » (pression plus élevée) et « – » (pression plus faible). Le montage et le raccordement électrique ne doivent être effectués que par une personne habilitée.

Après ouverture du couvercle, le point de commutation se règle en tournant la molette de réglage dans la plage 100–1500 Pa ; le différentiel de commutation est de 80 Pa. Le câble passe par le presse-étoupe avec décharge de traction et se raccorde au bornier à vis conformément au schéma, puis le couvercle est refermé. Avant la mise en service, il faut vérifier l’étanchéité des tuyaux de pression et ne mettre sous tension qu’après un raccordement correct.

Le pressostat dispose d’un contact inverseur avec bornes COM (1), NO (2) et NC (3). Lorsque la différence de pression réglée est atteinte, le contact 1–3 s’ouvre et le contact 1–2 se ferme. Selon le câblage, le circuit se ferme ou s’ouvre donc à l’atteinte de la valeur réglée.

Le pressostat est conçu pour l’air et d’autres gaz ininflammables et non agressifs. Il ne peut pas être utilisé avec des gaz inflammables ni agressifs.
