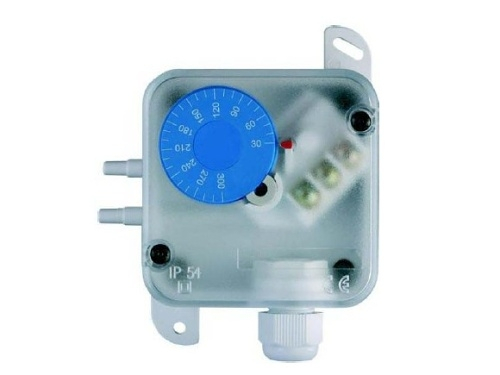

Interrupteur de différence de pression 20-200 Pa Thermokon PS200

Interrupteur de différence de pression 20-200 Pa Thermokon PS200

THERMOKON
  • Code produit: 2XXXXX
  • Code fabricant: 105.001.001
  • Garantie: 2 ans

Pressostat différentiel Thermokon PS200 pour la surveillance des filtres et des ventilateurs en CVC. Point de commutation réglable, contact inverseur, indice de protection IP54. Plage 20–200 Pa. Plus d'informations

  • Disponibilité

    Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.

  • En stock 4 pcs

Prix catalogue € 42,72
Prix hors TVA € 28,84
Prix TTC 20 % € 34,61
− +

Paramètres et catalogues

Exécution Ex Non
Indice de protection IP IP 54
Plage de pression 20...200 Pa
Poids 0.16 kg

Pressostat différentiel pour la surveillance de la pression différentielle de l’air et d’autres gaz ininflammables et non agressifs.

Exemples d’applications

  • surveillance des filtres à air et des ventilateurs
  • protection contre la surchauffe
  • régulation de l’air au niveau des clapets coupe-feu
  • protection antigel avec échangeurs de chaleur

Caractéristiques

  • plage 20-200 Pa
  • fluide : air, gaz non agressifs
  • température de service : -20...60 °C
  • durée de vie supérieure à 1 000 000 de cycles de commutation
  • indice de protection IP 54
  • dimensions : 105 x 73 x 63 mm (L x l x H)

Contenu de l’emballage

  • Vis de fixation : 4 pcs
  • Raccords de gaine en plastique : 2 pcs
  • Tuyau souple en PVC : 2 m, Ø 4/7 mm

Questions fréquentes

L’emballage contient 4 vis de fixation, 2 raccords de gaine en plastique et 2 m de tuyau souple en PVC de diamètre 4/7 mm. En accessoires optionnels, le fabricant propose des raccords de gaine métalliques MKS40 (longueur 40 mm) et MKS100 (longueur 100 mm).

Le pressostat se monte en saillie, en position verticale, de manière à ce que les raccords de pression ou le presse-étoupe soient orientés vers le bas. La fixation s’effectue à l’aide de deux trous Ø 4 mm situés dans les pattes de montage et des vis fournies. Les raccords de pression sont marqués « + » (pression plus élevée) et « – » (pression plus faible). Le montage et le raccordement électrique doivent être effectués uniquement par une personne habilitée.

Après ouverture du couvercle, le point de commutation se règle en tournant la molette de réglage dans la plage de 30 à 300 Pa ; le différentiel de commutation est de 20 Pa. Le câble passe par le presse-étoupe avec décharge de traction et se raccorde au bornier à vis conformément au schéma, puis le couvercle est refermé. Avant la mise en service, il est nécessaire de vérifier l’étanchéité des tuyaux de pression et de ne mettre l’alimentation sous tension qu’après un raccordement correct.

Le pressostat dispose d’un contact inverseur avec les bornes COM (1), NO (2) et NC (3). Lorsque la pression différentielle réglée est atteinte, le contact 1–3 s’ouvre et le contact 1–2 se ferme. Selon le câblage, le circuit se ferme ou s’ouvre donc lorsque la valeur réglée est atteinte.

Le pressostat est conçu pour l’air et d’autres gaz ininflammables et non agressifs. Il ne peut pas être utilisé avec des gaz inflammables ni agressifs.
