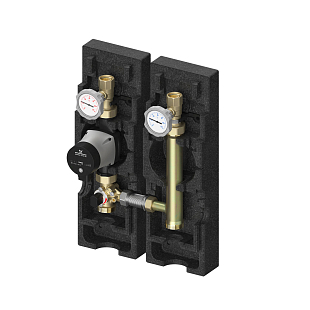

Groupe de pompage Meibes MeiFlow M MC DN 32+ avec vanne mélangeuse trois voies et circulateur Grundfos MAGNA3 32-100 pour circuits de chauffage mélangés. Kvs de l’ensemble 9,8 m³/h, max. 110 °C, PN 10. Plus d'informations
Rupture de stock - peut être demandé
| Alimentation | 230 VCA |
| Débit | 9,8 m³/h |
| Diamètre nominal | DN 32 |
| Pression de service max. | 10 bars |
| Taille de raccordement | 1 1/4" |
| Poids | 13.14 kg |
Le groupe de pompage Meibes MeiFlow M MC DN 32+ (M66834.75) est un ensemble prémonté pour circuit de chauffage mélangé, équipé d’un circulateur Grundfos MAGNA3 32-100. Il comprend une vanne mélangeuse 3 voies en T avec by-pass réglable en continu, deux vannes d’arrêt à boisseau sphérique avec thermomètres intégrés, un clapet anti-retour et une isolation thermique amovible. Il permet de raccorder un circuit mélangé à un collecteur-distributeur sans avoir à assembler l’ensemble à partir de robinetteries individuelles.
Ce groupe est destiné aux chaufferies et locaux techniques où la chaleur est distribuée via un collecteur-distributeur vers plusieurs circuits à températures différentes. Il s’agit typiquement de planchers chauffants, de circuits radiateurs avec régulation climatique ou de circuits de traitement d’air dans des bâtiments résidentiels, administratifs et industriels.
Par rapport à la version standard DN 32, la variante DN 32+ offre un débit plus élevé de l’ensemble (Kvs 9,8 m³/h) et convient aux circuits nécessitant des débits plus importants. Elle peut être utilisée dans les systèmes de chauffage ainsi que dans les circuits remplis d’un mélange glycolé ; elle n’est pas destinée aux applications de refroidissement.
Le cœur de l’ensemble est une vanne mélangeuse 3 voies en T avec by-pass réglable en continu, qui permet d’adapter la proportion de mélange au circuit concerné. Le Kvs de la vanne mélangeuse est de 12 m³/h.
La vanne mélangeuse est prévue pour le montage d’un servomoteur, ce qui permet d’intégrer le circuit à une régulation climatique ou par zones. Le servomoteur n’est pas inclus dans la livraison et doit être commandé séparément selon l’alimentation et le type de commande requis.
Circulateur monophasé à rotor noyé avec moteur synchrone tétrapolaire à aimant permanent et variateur de fréquence intégré. Le boîtier de raccordement comprend une unité de commande avec écran TFT ainsi qu’un capteur intégré de pression différentielle et de température.
Le circulateur peut fonctionner en mode pression constante ou proportionnelle, température constante, courbe constante, débit constant et température différentielle. La fonction AutoAdapt règle automatiquement le point de fonctionnement en fonction de la réponse hydraulique du système, tandis que FlowAdapt limite le débit à la valeur choisie. Pour le pilotage par un système de régulation supérieur, une entrée 0–10 V / 4–20 mA est disponible, ainsi que des cartes de communication en option (ModBus, ProfiBus, Ethernet).
Paramètres de l’ensemble MeiFlow M MC DN 32+ :
Non. Le groupe est équipé d’une vanne mélangeuse prévue pour une commande par servomoteur, mais l’actionneur lui-même doit être commandé séparément. Pour la gamme MeiFlow M DN 25–32+, les servomoteurs prévus sont les modèles 230 V / 6 Nm (M66341), 24 V / 6 Nm (M66341.3), 24 V avec signal de commande 0–10 V et couple de 10 Nm (M66341.7), ainsi qu’un servomoteur avec régulation de température intégrée et sonde Pt1000 (M66341.37).
Par la sortie inférieure 1 ½" avec filetage mâle et étanchéité plane. Le groupe est conçu pour des collecteurs avec un entraxe de 200 à 250 mm. En cas de montage sur un grand collecteur-distributeur MeiFlow L MF, il est nécessaire d’utiliser le raccord adaptateur M66305.50, qui sera ensuite recouvert par le capot isolant du groupe.
Par son débit plus élevé. L’ensemble DN 32+ présente un Kvs de 9,8 m³/h contre 6,1 m³/h pour le DN 32, et un Kvs de vanne mélangeuse de 12 m³/h contre 7,4 m³/h. Les dimensions de raccordement ainsi que les dimensions extérieures de la branche restent identiques. La différence concerne également le clapet anti-retour : sur le DN 32+, il ne peut pas être désactivé, contrairement aux DN 25 et DN 32.
Oui. Le MAGNA3 accepte un signal de commande 0–10 V ou 4–20 mA. Pour l’intégration dans un système de gestion technique du bâtiment, il est possible d’ajouter une carte de communication (ModBus, ProfiBus, Ethernet, etc.), à commander séparément.
Cette variante ne comprend pas d’entretoise pour compteur de chaleur. Dans la gamme MeiFlow M, les versions avec entretoise pour compteur de chaleur ou filtre sont désignées par le suffixe Z (MC-Z). Le circulateur MAGNA3 lui-même offre une fonction de mesure de l’énergie thermique, mais son utilisation nécessite l’ajout d’un capteur externe au système.
