Paramètres et catalogues

Cartouche filtrante	100 µm
Diamètre nominal	DN 25
Médium	Eau potable
Pression	16 bars
Taille de raccordement	R 1"
Température maximale de l'eau	30 °C
Type de raccordement	Filetage extérieur
Poids	2.30 kg

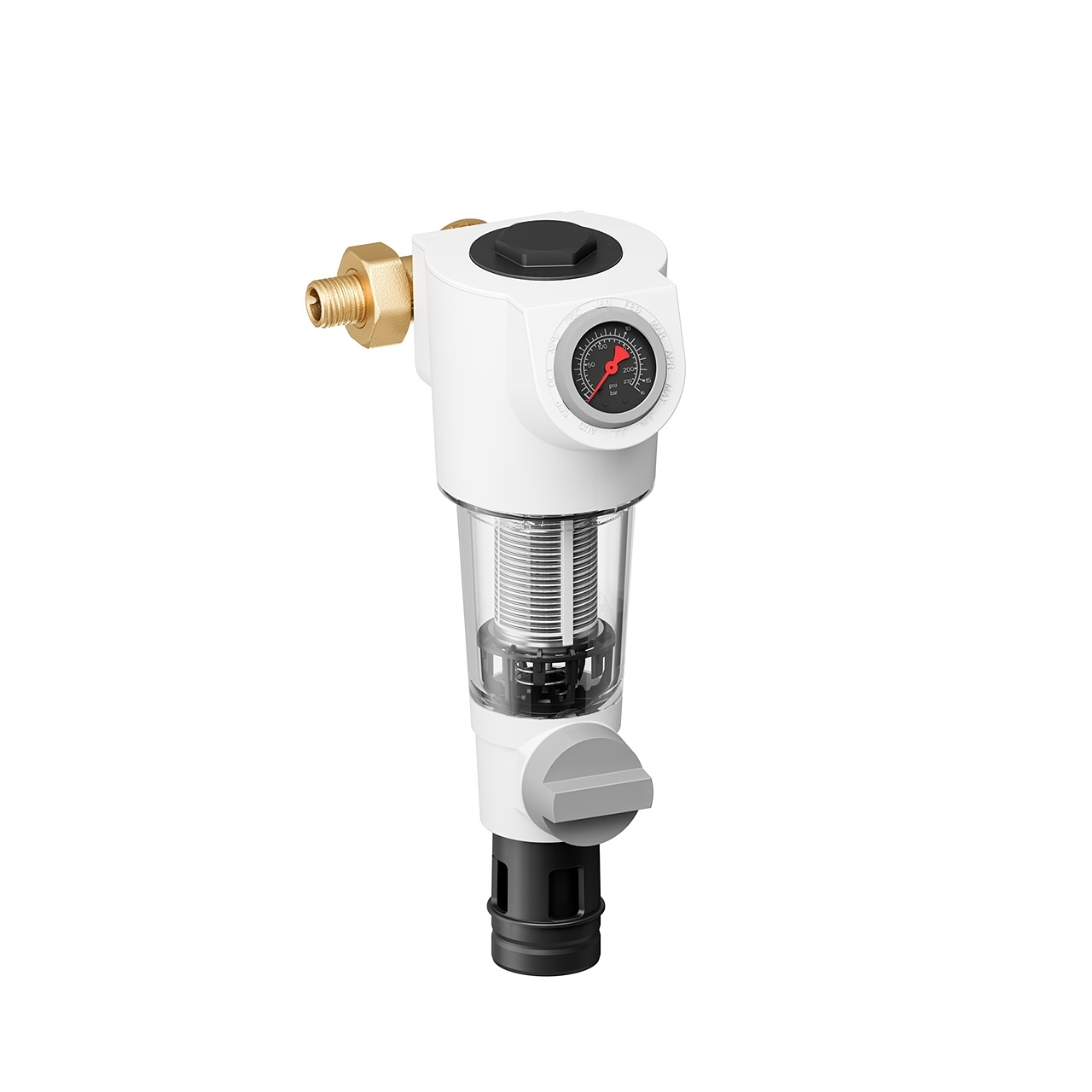

Le filtre à rétrolavage Honeywell F74CS-LF DN25 (F74CS-1LFAA) est un filtre sans plomb destiné aux réseaux d’eau potable. Il retient les impuretés mécaniques telles que les particules de rouille, les fibres de chanvre ou le sable, et protège ainsi les robinetteries et les appareils contre les dommages et la corrosion.

Où utiliser ce produit

Le filtre s’installe sur le réseau d’eau potable, idéalement le plus près possible en aval du compteur d’eau, aux endroits où un réducteur de pression est déjà installé ou n’est pas nécessaire. Il peut être monté sur une tuyauterie horizontale comme verticale, la cuve devant toujours être orientée vers le bas. Grâce à sa conception, il fournit de l’eau filtrée en continu même pendant le rinçage, ce qui le rend adapté aux installations où l’exploitation ne peut pas être interrompue.

Filtre à rétrolavage Honeywell F74CS-LF DN25 sur tuyauterie d’eau potable

Principe du rétrolavage du filtre Honeywell F74CS-LF

Fonctionnement du rétrolavage

L’élément filtrant comporte un tamis principal (inférieur) et un tamis auxiliaire (supérieur). En filtration normale, l’eau traverse uniquement le tamis principal de l’extérieur vers l’intérieur. À l’ouverture de la vanne à boisseau sphérique de purge, l’élément est poussé vers le bas par la pression de l’eau et l’eau circule en sens inverse : via une buse rotative, toute la surface du tamis principal est rincée de l’intérieur vers l’extérieur. Après fermeture de la vanne, le filtre revient automatiquement en position de service. Une bague mémoire sur le couvercle indique quand effectuer le prochain rinçage manuel.

Caractéristiques techniques :

Diamètre nominal : DN 25
Filetage de raccordement : R 1" (mâle, raccord orientable)
Élément filtrant : 100 µm
Valeur kvs : 9,0 m³/h
Pression de service : 1,5–16 bar
- jusqu’à 12 bar recommandé pour un fonctionnement à long terme en raison de la précision du manomètre
Température de service du fluide : 5–30 °C (selon EN 1567)
Poids : 2,3 kg

Matériau de la cuve : matériau synthétique transparent mécaniquement résistant
Matériau du tamis : acier inoxydable
Certifications : DVGW, matériaux conformes ACS et KTW, TÜV LGA (faible niveau sonore, groupe 1)

Questions fréquentes

Comment installer correctement le filtre ?

Le filtre peut être monté sur une tuyauterie horizontale comme verticale, mais la cuve doit toujours être orientée vers le bas. Il est recommandé d’installer des organes d’arrêt en amont et en aval du filtre, et de prévoir en sortie du filtre une section droite de tuyauterie d’une longueur au moins égale à cinq fois son diamètre nominal.

Comment entretenir le filtre et comment savoir qu’un rinçage est nécessaire ?

Le rinçage manuel s’effectue en ouvrant la vanne à boisseau sphérique de purge. La bague mémoire sur le couvercle indique quand le prochain rinçage est nécessaire. L’élément filtrant peut être remplacé facilement si besoin.

Peut-on ajouter ultérieurement un rinçage automatique au filtre ?

Oui, il est possible d’équiper ultérieurement le filtre de l’unité de rinçage automatique Honeywell RR74S-A, qui déclenche le rinçage à intervalles réglés.

Quelles certifications le filtre possède-t-il pour l’eau potable ?

Le filtre est certifié DVGW et tous les matériaux utilisés sont conformes aux exigences ACS et KTW. La teneur en plomb de toutes les pièces est inférieure à 0,1 %.
