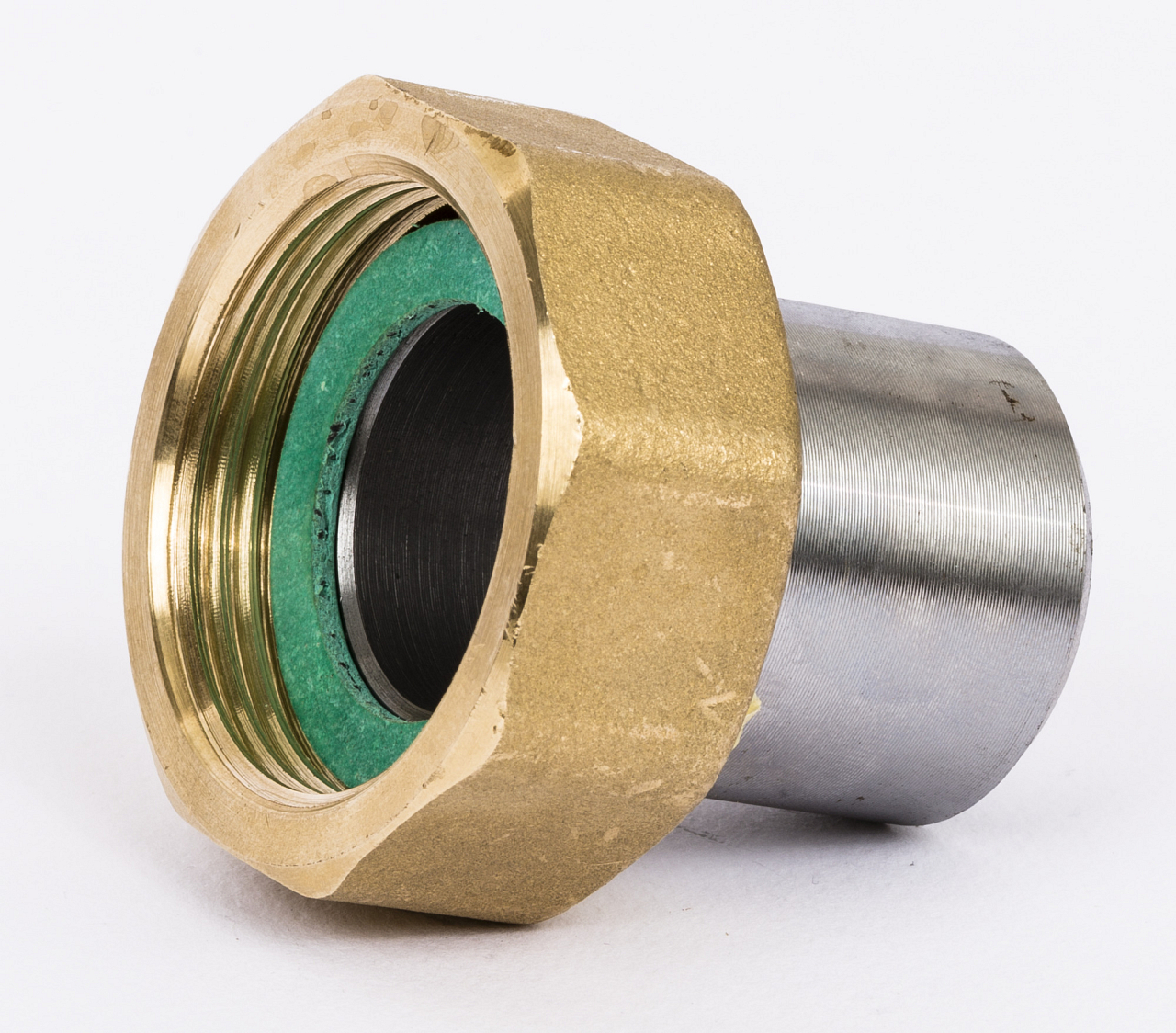

L’embout à souder Danfoss 003H6911 est un accessoire pour les vannes de régulation à siège des séries VG/VF. Il permet le soudage direct de l’embout sur la tuyauterie, puis le raccordement vissé de la vanne au moyen d’un filetage G 1 3/4". L’embout est conçu pour une pression nominale PN 25 et un diamètre nominal DN 32. Il est fourni par lot de 2 pièces – pour l’entrée et la sortie de la vanne. Plus d'informations
Rupture de stock - peut être demandé
| Diamètre nominal | DN 32 |
| Pression | 25 bars |
| Taille de raccordement | G 1 3/4" |
| Poids | 0.80 kg |
L’embout à souder Danfoss 003H6911 est un accessoire destiné aux vannes de régulation à soupape des séries VG et VF de diamètre nominal DN 32. Il permet le soudage permanent du raccord sur la tuyauterie ainsi que le raccordement fileté du corps de vanne au moyen d’un filetage cylindrique G 1 3/4". Il est fourni en kit de deux pièces – pour le côté entrée et le côté sortie de la vanne.
L’embout est conçu pour les installations industrielles et tertiaires de chauffage, de refroidissement et de climatisation, où sont utilisées des vannes de régulation à soupape Danfoss DN 32 avec filetage extérieur G 1 3/4". On le retrouve typiquement sur les régulateurs de débit AVQM, AHQM ou de pression différentielle AHPBM-F dans les réseaux secondaires de chauffage urbain, dans les sous-stations d’échange thermique ou dans les systèmes CVC de grands bâtiments industriels et administratifs. La pression nominale PN 25 garantit également son utilisation dans des applications sous pression plus exigeantes.
Par rapport à un raccordement fileté ou à brides, l’embout à souder est soudé de manière permanente à la tuyauterie, ce qui crée une liaison très résistante aux sollicitations mécaniques et aux vibrations. Le corps de vanne se raccorde aux deux embouts soudés par un filetage G 1 3/4" et peut être remplacé lors de la maintenance sans intervention sur le réseau de tuyauterie – la géométrie d’origine de la ligne reste ainsi préservée. Il s’agit d’un accessoire d’origine Danfoss, ce qui garantit une compatibilité totale avec les vannes de la série concernée.
L’embout 003H6911 est destiné aux vannes de régulation à soupape Danfoss avec filetage extérieur G 1 3/4" A (selon ISO 228/1) pour DN 32, PN 25. Cela comprend les vannes des séries VG et VF, ainsi que les régulateurs de débit AVQM DN 32 et les régulateurs de pression différentielle AHQM et AHPBM-F DN 32. Vérifiez toujours la référence de la vanne et le type de raccordement – pour d’autres versions filetées ou à brides, des accessoires alternatifs sont disponibles (embouts filetés 003H6905 ou embouts à brides 003H6915–003H6917).
L’embout à souder est soudé de manière permanente à la tuyauterie – il en résulte une liaison rigide, résistante aux vibrations et aux pressions plus élevées, adaptée aux installations industrielles. L’embout fileté (pour DN 32, réf. 003H6905, R 1 1/4") se visse sur le filetage de la tuyauterie ; il est plus facile à monter, mais moins résistant aux vibrations. L’embout à brides (disponible pour DN 15–25) se boulonne via des brides PN 25 selon EN 1092-2 et convient aux applications nécessitant un démontage répété du raccord. La version à souder est le choix le plus courant pour les installations industrielles et de chauffage urbain permanentes.
Pour les réseaux sous pression de chauffage et les installations industrielles, le soudeur doit disposer de la qualification appropriée – généralement selon la norme ČSN EN ISO 9606-1 pour les tuyauteries en acier. Les exigences concrètes dépendent de la pression nominale, du fluide et de la réglementation en vigueur chez l’exploitant. Pour les systèmes sous pression relevant de la PED (directive 2014/68/UE), nous recommandons toujours de consulter la personne responsable ou un organisme d’inspection agréé.
La vanne de régulation à soupape comporte deux raccordements – entrée (inlet) et sortie (outlet). Pour l’installation complète d’une vanne, il est donc nécessaire de souder un embout à souder de chaque côté de la tuyauterie. Le kit de deux pièces couvre ainsi l’installation complète d’une vanne, sans qu’il soit nécessaire d’acheter les accessoires séparément.
