L’embout à souder (tailpiece) de la société Danfoss est un accessoire destiné au raccordement direct des vannes de régulation à siège sur une tuyauterie en acier. L’embout permet un soudage solide et étanche au réseau de tuyauterie de diamètre nominal DN 20, tandis que du côté de la vanne, le raccordement s’effectue au moyen d’un filetage cylindrique femelle G 1". Plus d'informations
Rupture de stock - peut être demandé
| Diamètre nominal | DN 20 |
| Pression | 25 bars |
| Taille de raccordement | G 1" |
| Type de raccordement | Filetage intérieur |
| Poids | 0.33 kg |

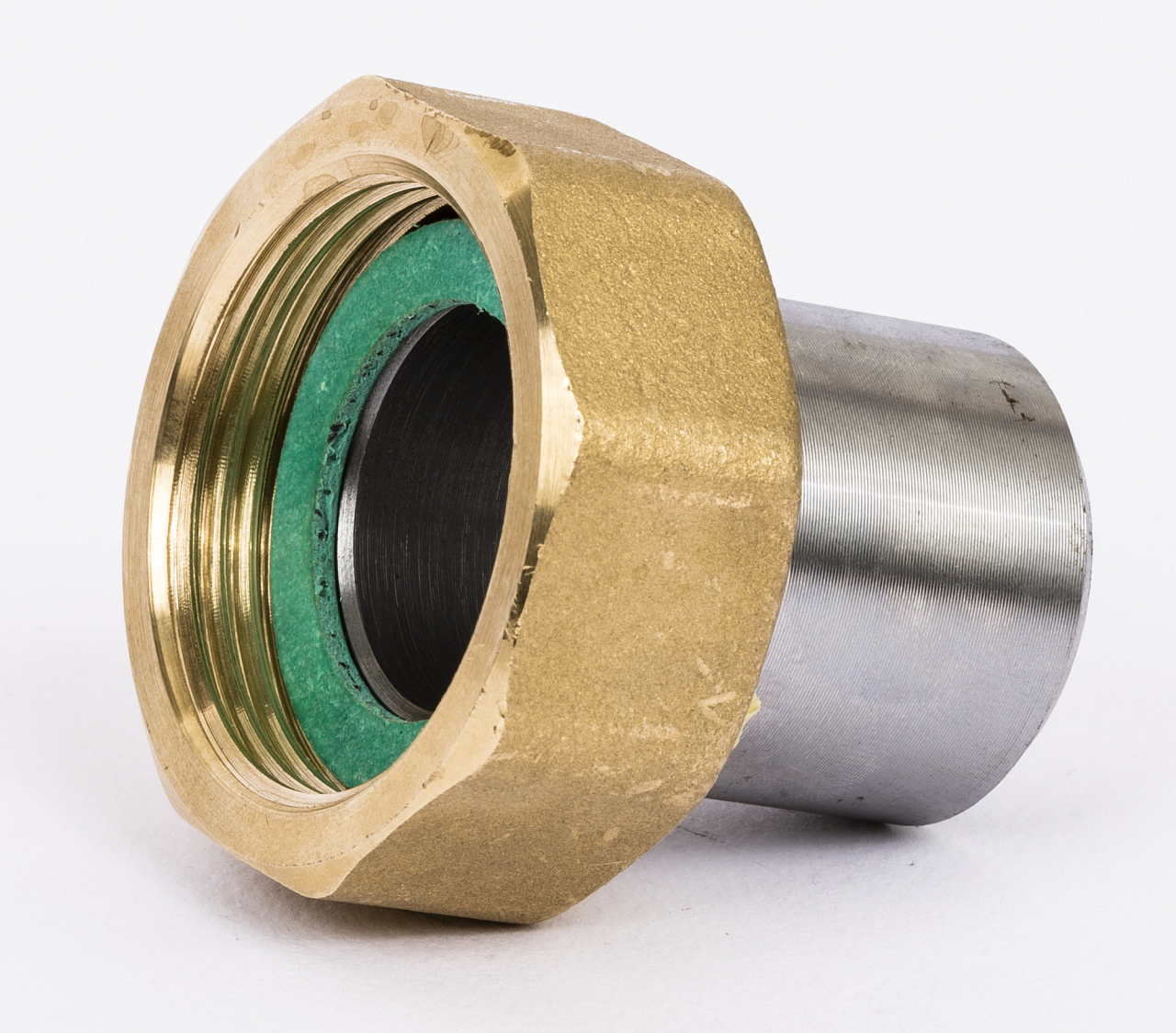

L’embout à souder Danfoss 003H6909 est un ensemble droit en deux parties destiné au raccordement fixe par soudage des vannes de régulation à soupape Danfoss sur une tuyauterie en acier. La partie à collet avec filetage cylindrique femelle G 1" est fabriquée en laiton, tandis que l’extrémité lisse à souder (Ø 20 mm) est en acier St 35 / 1.0308. Les deux parties sont sans traitement de surface et forment ensemble un seul ensemble pour le diamètre nominal DN 20.
L’embout à souder est utilisé dans les réseaux industriels de vapeur, les installations à eau chaude et les postes d’échange, où sont installées des vannes à soupape Danfoss PN 25. Il est généralement monté avec les vannes de la série VGS (vannes 2 voies pour vapeur et eau chaude jusqu’à 200 °C) ou AVA (régulateurs automatiques de surpression pour les réseaux de chauffage urbain). Le raccordement soudé est choisi lorsqu’il est plus avantageux, pour des raisons de conception ou d’exploitation, qu’une version filetée ou à brides, notamment dans les installations permanentes sur réseaux métalliques avec des exigences élevées en matière d’étanchéité et de résistance mécanique de l’assemblage.
Caractéristiques techniques :
L’embout 003H6909 est spécifique au système et conçu exclusivement pour les vannes à soupape Danfoss de dimension correspondante DN 20 avec une pression nominale PN 25. Dans la documentation Danfoss, il est explicitement indiqué comme accessoire pour les vannes VGS (vannes 2 voies pour vapeur, PN 25) et AVA (régulateurs automatiques de surpression). Vérifiez toujours la compatibilité avec un type de vanne donné dans la fiche technique de cette vanne ou auprès du service commercial.
L’extrémité lisse en acier (Ø 20 mm) est insérée dans la tuyauterie en acier puis soudée selon une procédure de soudage standard pour l’acier St 35. La partie à collet en laiton avec filetage G 1" est ensuite vissée sur le filetage de sortie de la vanne. La soudure assure une liaison permanente et étanche avec le réseau de tuyauterie. Le montage doit être effectué par une personne disposant de la qualification de soudage adaptée au matériau concerné.
Le corps des vannes à soupape Danfoss VGS est fabriqué en bronze rouge (CuSn5ZnPb / Rg5), dont le profil de filetage est compatible avec le filetage de la partie à collet en laiton de l’embout. En revanche, l’extrémité lisse à souder doit être en acier afin de pouvoir être soudée sur une tuyauterie standard en acier (St 35 est un acier au carbone soudable). Cet ensemble bimétallique permet ainsi de relier les matériaux différents de la tuyauterie et de la vanne, tout en garantissant que les deux liaisons – soudure et filetage – répondent aux conditions de service jusqu’à 25 bar.
Pour les vannes à soupape PN 25 de dimension DN 20, Danfoss propose également des embouts filetés avec filetage conique mâle R ¾" selon EN 10226-1 (code 003H6903) ainsi que des embouts à brides PN 25 selon EN 1092-2 (code 003H6916). La version à souder 003H6909 est choisie lorsqu’un raccordement soudé permanent est requis, typiquement pour les nouvelles installations sur tuyauterie en acier. Les variantes filetées et à brides permettent un démontage plus facile de la vanne lors de la maintenance.
