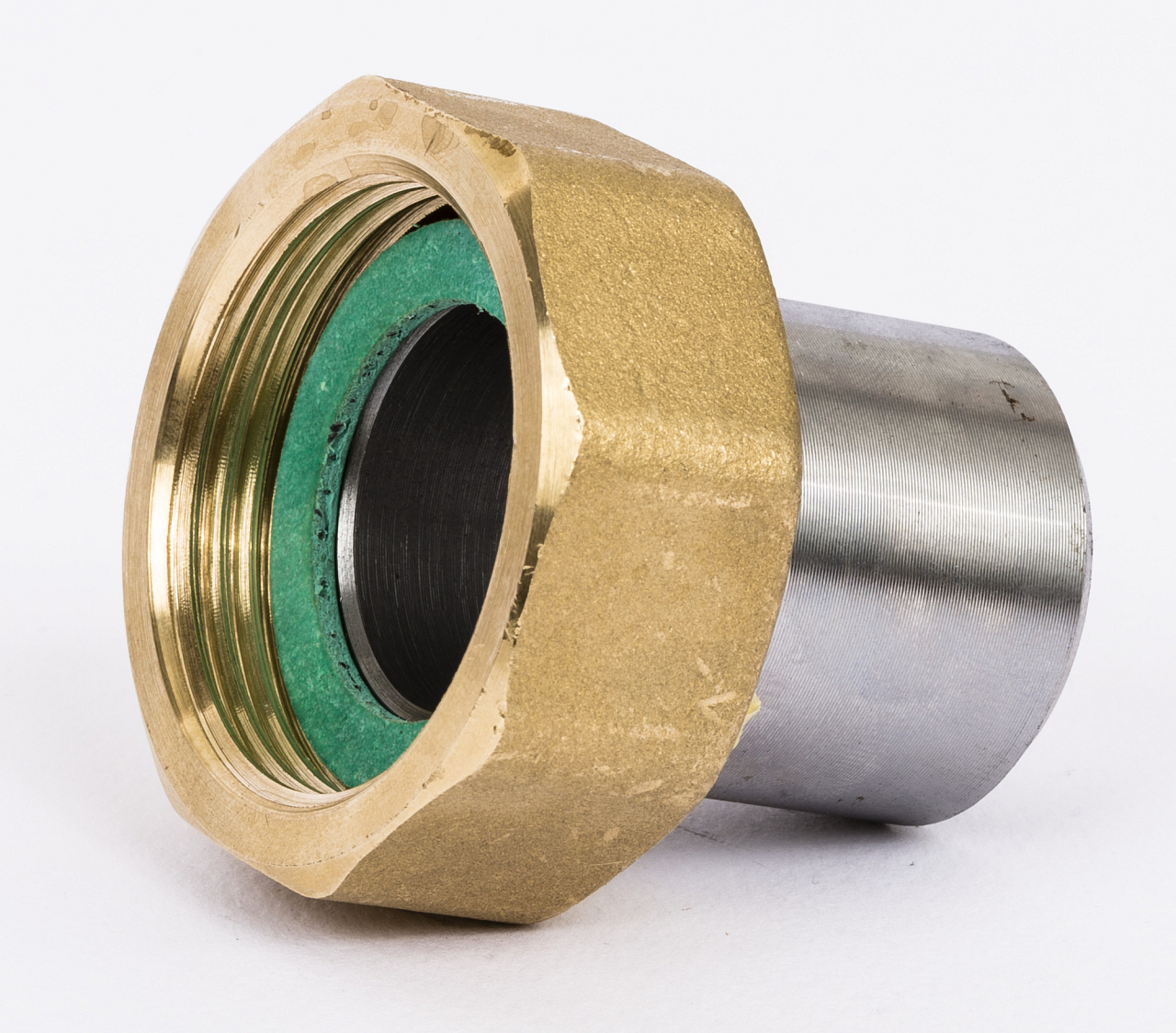

Embout à souder Danfoss 003H6908 pour vannes à siège VM 2 – lot de 2 pièces. Tube en acier ⌀15 mm, filetage extérieur en laiton G 3/4", à souder directement sur la tuyauterie. DN 15, PN 25. Plus d'informations
Rupture de stock - peut être demandé
| Diamètre nominal | DN 15 |
| Pression | 25 bars |
| Taille de raccordement | G 3/4" |
| Type de raccordement | Filetage intérieur |
| Poids | 0.19 kg |
L’embout à souder Danfoss 003H6908 est un accessoire de montage pour les vannes à soupape 2 voies Danfoss VM 2. Il est vendu en lot de 2 pièces : le tube en acier se soude directement sur la tuyauterie, puis le filetage mâle en laiton G 3/4" assure le raccordement vissé de la vanne. Les embouts sont dimensionnés pour un diamètre nominal DN 15 et une pression nominale PN 25.
Le kit 003H6908 se monte partout où la vanne à soupape VM 2 est raccordée à une tuyauterie en acier par soudage direct, sans nécessité de terminaison filetée ou à brides de la tuyauterie. Les domaines d’application typiques comprennent les réseaux de chauffage urbain (CZT), les circuits de chauffage industriels et les postes d’échange d’eau chaude sanitaire (ECS), où la vanne VM 2 assure une régulation précise du débit d’eau de chauffage ou de refroidissement. Le soudage du tube au réseau de tuyauterie garantit une liaison solide et durable, résistante aux vibrations ainsi qu’aux mouvements de la tuyauterie dus à la dilatation thermique.
Caractéristiques techniques :
Le kit 003H6908 est destiné exclusivement aux vannes à soupape Danfoss VM 2 avec filetage mâle G 3/4" (DN 15). Les vannes VM 2 sont fabriquées dans la plage DN 15–50 et, pour chaque diamètre, il existe un code d’embouts à souder correspondant : 003H6909 (DN 20), 003H6910 (DN 25), 003H6911 (DN 32 – G 1 3/4"), etc. La fiche technique VM 2 indique également la compatibilité avec les servomoteurs AMV(E) 10, 13, 20, 23, 30 et 33.
Le tube en acier de l’embout se soude au réseau de tuyauterie existant. Après soudage et refroidissement, la vanne VM 2 se visse sur le filetage mâle en laiton G 3/4" (selon ISO 228-1). L’installation nécessite des travaux de soudage réalisés par un professionnel et doit être effectuée conformément aux normes locales applicables aux tuyauteries sous pression. Après le montage, il est nécessaire d’effectuer un essai de pression de l’installation.
Les embouts à souder (003H6908) comportent un tube en acier qui se soude directement sur une tuyauterie en acier, ce qui les rend adaptés aux installations soudées fixes, par exemple dans les réseaux de chaleur. Les embouts filetés (003H6902) possèdent à l’entrée un filetage mâle conique R 1/2" (selon EN 10226-1), qui se visse dans un réseau de tuyauterie fileté. Les deux variantes présentent à l’autre extrémité le même filetage cylindrique G 3/4" pour le raccordement de la vanne VM 2. Le choix dépend du type et du matériau du réseau de tuyauterie existant.
