Électrovanne Tork T-ZR107 DN40 avec joint EPDM pour l’eau, l’air et le gaz. Commande servo-assistée (pilotée), normalement fermée, raccordement à brides DIN 2566. Kv 370, pression max. 16 bar. Plus d'informations
Rupture de stock - peut être demandé
| Alimentation | 24 VCA |
| Diamètre nominal | DN 40 |
| Fonction | Fermé sans tension |
| Joint | Viton, NBR, EPDM |
| Médium | Gaz, Eau, Air |
| Plage de pression | 0...10 bar |
| Taille de raccordement | 1 1/2" |
| Température du fluide | -20...80 °C |
| Poids | 0.00 kg |

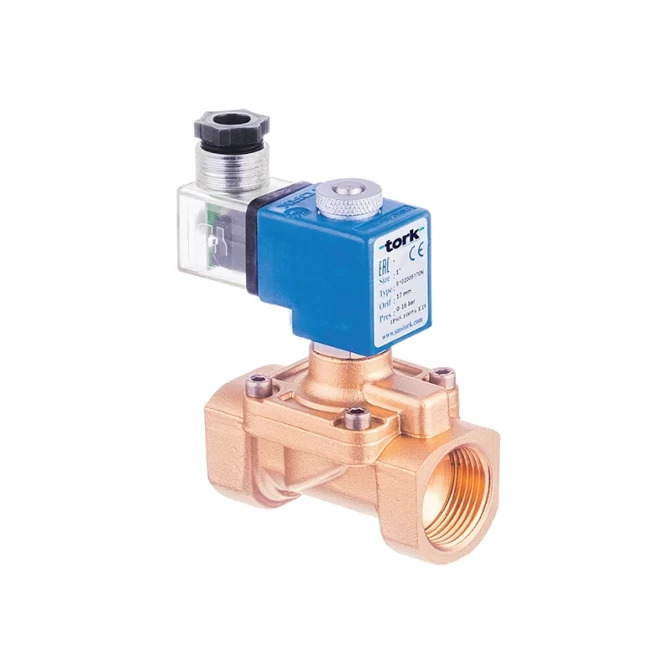

L’électrovanne Tork T-ZR107 (S1000.07) est une électrovanne 2 voies à servocommande (pilotée) en version DN40, avec corps en laiton et joint EPDM. Elle sert à l’ouverture et à la fermeture automatiques du débit d’eau, d’air et de gaz dans les réseaux de tuyauterie. La vanne est normalement fermée : hors tension sur la bobine, elle reste fermée et s’ouvre lors de l’alimentation en 24 V AC.
La vanne est destinée aux réseaux industriels et techniques pour fluides et gaz neutres, typiquement l’eau, l’air comprimé et les milieux gazeux. Elle trouve son application dans les installations de traitement de l’eau, les systèmes de traitement d’air, les circuits de refroidissement et de chauffage, ou encore dans les systèmes automatisés de dosage et de remplissage. Grâce à sa commande pilotée (servo), elle fonctionne de manière fiable là où il est nécessaire de commuter des débits plus importants. La vanne peut être installée dans n’importe quelle position, mais la bobine doit être orientée verticalement. Nous recommandons d’installer un filtre en amont de la vanne.
Le corps de la vanne est en laiton, les pièces internes, les sièges, le tube noyau ainsi que les ressorts sont en acier inoxydable, et la bague de déphasage est en cuivre. Les éléments d’étanchéité sont en EPDM avec une plage de fonctionnement de –30 °C à +130 °C. Le raccordement est à bride selon la norme DIN 2566 (DN40). La bobine possède une classe d’isolation H (180 °C), un service continu de 100 % ED et un indice de protection IP65 (IP68 sur demande). La conception pilotée (servo) ne nécessite aucune pression différentielle minimale : la vanne fonctionne également à pression différentielle nulle (ΔP = 0).
Caractéristiques techniques :
Non. Il s’agit d’une vanne pilotée (servo) conçue pour une pression différentielle nulle (ΔP = 0), elle fonctionne donc même sans différence de pression entre l’entrée et la sortie.
La vanne peut être installée dans n’importe quelle position sans incidence sur son fonctionnement. La bobine doit toutefois être orientée verticalement vers le haut.
C’est recommandé. Le fabricant prescrit l’utilisation de la vanne avec un filtre : il retient les impuretés susceptibles d’endommager le siège ou d’empêcher une fermeture étanche.
L’EPDM convient à l’eau et à l’eau chaude, à l’air ainsi qu’à de nombreux fluides neutres, avec une plage de fonctionnement de –30 °C à +130 °C. Il ne convient pas aux huiles minérales ni aux hydrocarbures ; pour ceux-ci, on utilise un joint Viton.
