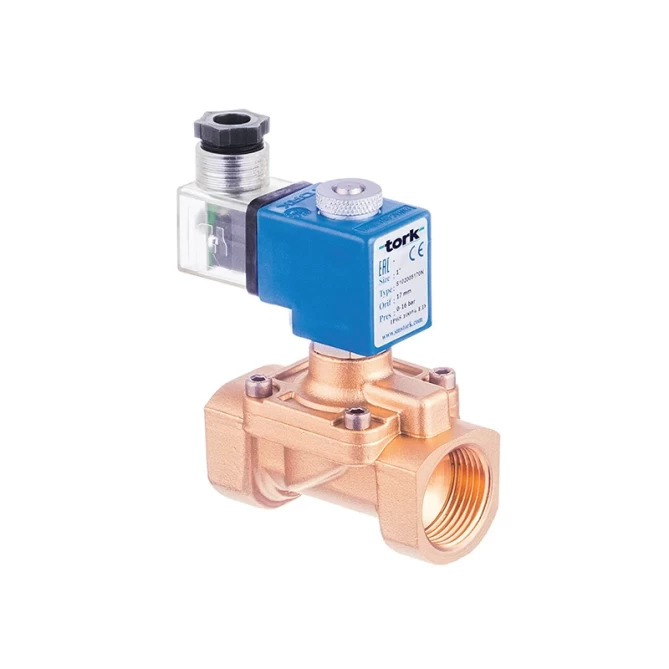

L’électrovanne Tork T-ZR102 G3/8" est une vanne en laiton normalement fermée pour l’eau, l’air et les gaz neutres. Commande assistée par servomécanisme, ΔP à partir de 0 bar, joint EPDM jusqu’à +130 °C. Livrée sans bobine. Plus d'informations
Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.
| Diamètre nominal | DN 10 |
| Fonction | Fermé sans tension |
| Joint | Viton, NBR, EPDM |
| Médium | Gaz, Eau, Air |
| Plage de pression | 0...10 bar |
| Taille de raccordement | 3/8" |
| Température du fluide | -20...80 °C |
| Poids | 0.00 kg |
Tork T-ZR102 G3/8" est une électrovanne 2 voies normalement fermée, avec corps en laiton et fonctionnement servo-assisté (piloté). La vanne est conçue pour les liquides et les fluides gazeux – eau, air et gaz neutres. Elle est livrée sans bobine, ce qui permet de choisir la tension d’alimentation en fonction de l’installation concernée. Le joint EPDM garantit un fonctionnement dans une plage de température de –30 °C à +130 °C.
La vanne T-ZR102 G3/8" trouve sa place partout où il est nécessaire de commander électriquement le débit d’un liquide ou d’un gaz dans une tuyauterie de petit diamètre. Les applications typiques comprennent les réseaux industriels d’eau, les systèmes de refroidissement industriel, les conduites de traitement d’air et les tâches générales d’automatisation en construction mécanique. Le principe servo-assisté permet un fonctionnement dès une pression différentielle nulle, de sorte que la vanne fonctionne de manière fiable même dans les installations basse pression ou lorsque la pression est équilibrée des deux côtés. Le joint EPDM élargit le champ d’application aux fluides légèrement plus agressifs que ceux compatibles avec le NBR, tels que l’eau chaude ou la vapeur d’eau jusqu’à 130 °C.
Le corps de la vanne est fabriqué en laiton, les pièces internes mobiles, les sièges, le tube de noyau et les ressorts sont en acier inoxydable. La bague de déphasage est en cuivre (EN 12735-1). Le joint EPDM couvre une plage de température de –30 °C à +130 °C. Le diamètre de passage de 12,5 mm assure un coefficient de débit Kv de 48 l/min. La vanne est équipée d’un connecteur tripolaire DIN 43650 (ISO 4400 / EN 175301-803 Form A) pour le raccordement de la bobine. L’indice de protection IP65 selon ISO 60529 est standard ; une version IP68 est disponible sur demande. Sur demande, une finition de surface CR-Ni ou un revêtement PTFE peuvent être fournis, ainsi qu’une bobine ATEX (pour les bobines de la série C40).
Caractéristiques techniques :
Pour les vannes de la série S1000 dans les dimensions G1/4" à G1", on utilise des bobines de la série C40. Les bobines sont disponibles pour des alimentations AC 12 V, 24 V, 48 V, 110 V, 230 V (15 VA ou 24 VA) et DC 12 V, 24 V, 48 V, 110 V (18 W). Lors de la commande de la bobine, précisez toujours la tension d’alimentation requise. Une bobine avec indication LED ou en version ATEX (Ex) est également disponible sur demande.
La vanne T-ZR102 utilise un principe servo-assisté (servo assist) : l’électroaimant aide directement à ouvrir le siège principal même en l’absence de différence de pression entre l’entrée et la sortie. Une vanne pilotée classique nécessite une pression différentielle minimale pour s’ouvrir (généralement 0,5 bar), tandis que la vanne servo-assistée S1000 fonctionne de manière fiable même à ΔP = 0 – par exemple dans un système ouvert, lors d’un pompage vers un réservoir plus élevé ou dans des installations à pression équilibrée.
Le joint NBR convient à l’eau et à l’air dans une plage de –20 °C à +80 °C et constitue le choix standard pour la plupart des applications. L’EPDM étend la plage de température à –30 °C à +130 °C, ce qui permet à la vanne de supporter également l’eau chaude et la vapeur basse pression. L’EPDM est aussi plus résistant à la dégradation par l’ozone et à certains produits chimiques industriels. Si l’application fonctionne avec des fluides au-delà de 80 °C ou dans un environnement plus agressif, l’EPDM est le bon choix. En revanche, pour les fluides contenant des huiles ou des hydrocarbures, le Viton est plus approprié.
Oui, le fabricant recommande l’installation d’un filtre en amont de la vanne. Les vannes pilotées et servo-assistées comportent dans le corps un petit orifice pilote qui peut être obstrué par des impuretés mécaniques présentes dans le fluide. L’installation d’un filtre à tamis (finesse recommandée 100–200 µm) protège la vanne contre l’usure prématurée et garantit une ouverture et une fermeture fiables pendant toute sa durée de vie.
La vanne peut être montée dans n’importe quelle position de la tuyauterie (horizontale, verticale, inclinée) sans incidence sur son fonctionnement. La seule exigence concerne la bobine – elle doit être orientée verticalement (axe de la bobine vertical), afin que la gravité n’agisse pas de manière inégale sur le noyau de l’électroaimant. Si cette exigence est respectée, la position de montage n’influence pas le fonctionnement de la vanne.
