Électrovanne en acier inoxydable Tork T-SK605 G1" avec joint PTFE pour l’eau, l’air, le gaz, les acides et les produits chimiques. Normalement fermée, à commande directe à partir de 0 bar. Température max. 160 °C, pression 7 bar. Plus d'informations
Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.
| Alimentation | 24 VCA |
| Diamètre nominal | DN 25 |
| Fonction | Fermé sans tension |
| Joint | PTFE |
| Médium | Matériau chimique, Gaz, Eau, Air, Acide |
| Plage de pression | 0...7 bar |
| Taille de raccordement | 1" |
| Température du fluide | -10...160 °C |
| Poids | 0.00 kg |

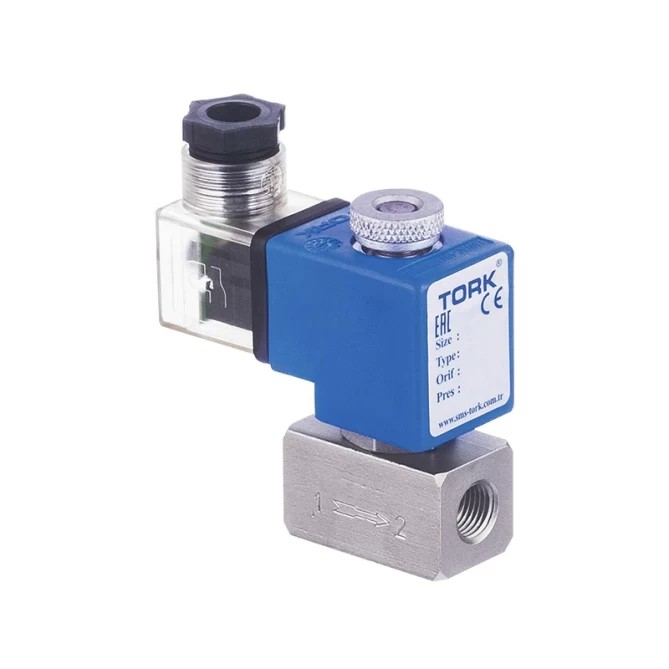

Tork T-SK605 est une électrovanne inox 2 voies de la série SS1050, à commande directe, destinée au pilotage des liquides et des gaz. La vanne est normalement fermée (NC) et ne nécessite aucune pression différentielle minimale pour fonctionner – elle fonctionne à partir de 0 bar. Le corps ainsi que les composants internes sont fabriqués en acier inoxydable AISI 316, et le joint en PTFE assure une excellente résistance aux fluides chimiquement agressifs ainsi qu’à des températures allant jusqu’à 160 °C.
La vanne T-SK605 est conçue pour les réseaux industriels et technologiques dans lesquels le fluide ne doit pas entrer en contact avec des matériaux présentant une résistance chimique inférieure. Les applications typiques comprennent les installations agroalimentaires et chimiques, les équipements de laboratoire, les réseaux de fluides acides ou alcalins, les réseaux d’eau potable, d’air industriel et de gaz non corrosifs (gaz naturel, GPL, méthane, butane, propane). Grâce à sa commutation dès une pression différentielle nulle, elle convient également aux systèmes à basse pression ou à pression variable, là où les vannes à commande assistée ne suffisent pas.
Le corps de la vanne est fabriqué en acier inoxydable AISI 316, tout comme le siège, le noyau, le tube de noyau et les ressorts. La bague de déphasage est en cuivre selon EN 12735-1. Le connecteur de bobine est conforme à la norme DIN 43650 / ISO 4400 (EN 175301-803 Form A), pour câble de diamètre 6–8 mm. La bobine de classe d’isolation H (180 °C) est moulée dans une résine polyester renforcée de fibre de verre et fonctionne en service continu à 100 % (ED 100 %). Le raccordement standard est un filetage G (BSP) selon ISO 228-1 ; un filetage NPT est disponible sur demande. Une bobine avec indice de protection IP68 ou avec certification ATEX (antidéflagrante) est disponible sur demande.
Caractéristiques techniques – SS1050.05.050T (G1", orifice 5 mm, PTFE) :
Le corps de la vanne est fabriqué en acier inoxydable AISI 316 et le joint en PTFE – des matériaux couramment utilisés dans l’industrie agroalimentaire et pour l’eau potable. La fiche technique ne mentionne toutefois pas de certification spécifique pour le contact alimentaire ou l’eau potable (par ex. selon EN 10204, WRAS ou NSF). Avant toute utilisation dans ces applications, vérifiez auprès du fournisseur la disponibilité du certificat correspondant.
Les vannes à commande assistée nécessitent une pression différentielle minimale (généralement 0,5 à 1 bar) pour ouvrir la membrane. La commande directe de la série SS1050 supprime cette contrainte – la vanne s’ouvre même en l’absence de pression différentielle. C’est un avantage pour les systèmes basse pression, les stations de pompage ou les conduites où la pression à l’entrée et à la sortie peut être temporairement équilibrée.
La série SS1050 est disponible avec quatre types de joints : NBR (–10 °C à +80 °C) pour l’eau, l’air et les huiles minérales ; EPDM (–10 °C à +130 °C) pour la vapeur et l’eau chaude ; Viton (–10 °C à +160 °C) pour les produits chimiques agressifs et les hydrocarbures ; PTFE (–10 °C à +160 °C) pour les fluides chimiques les plus agressifs et les applications exigeant un haut niveau de propreté. Ce produit est équipé d’un joint PTFE, repéré dans le code de commande par le suffixe T.
Le corps de la vanne peut être monté dans n’importe quelle position sans incidence sur son fonctionnement. La bobine doit être orientée verticalement (noyau se déplaçant verticalement) – cette condition est indiquée dans la fiche technique du fabricant. Nous recommandons également d’installer un filtre en amont de la vanne afin de protéger le siège contre les impuretés provenant de la tuyauterie.
