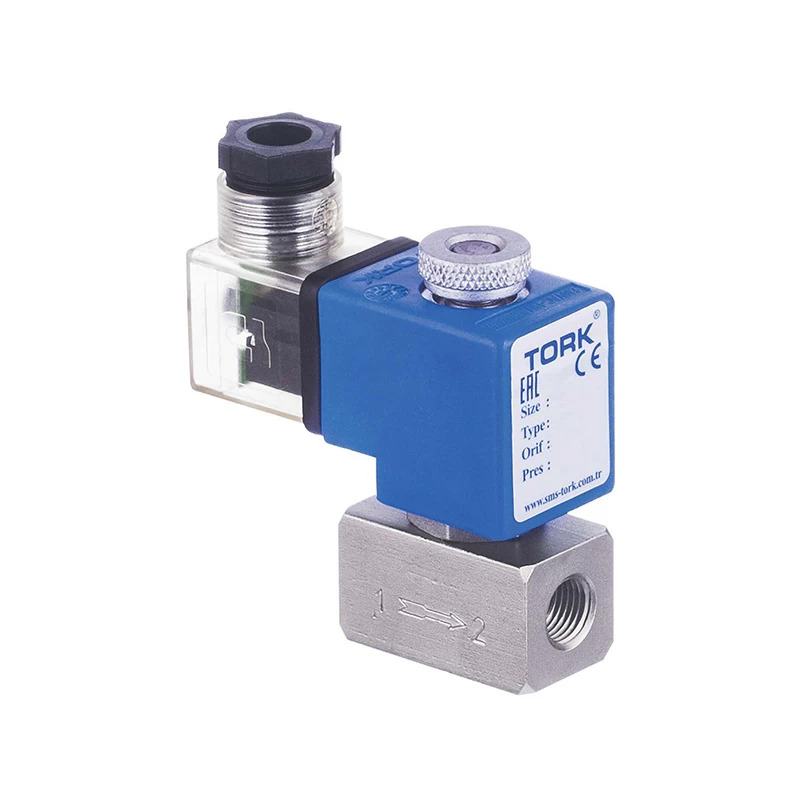

Électrovanne en acier inoxydable Tork T-SK600 G1/8" avec joint PTFE pour l’eau, l’air, le gaz et les fluides chimiques. Normalement fermée, à action directe, ΔP=0. Température de service de –10 à +160 °C, pression maximale 16 bar. Plus d'informations
Rupture de stock - peut être demandé
| Alimentation | 24 VCA |
| Diamètre nominal | DN 6 |
| Fonction | Fermé sans tension |
| Joint | PTFE |
| Médium | Matériau chimique, Gaz, Eau, Air, Acide |
| Plage de pression | 0...16 bar |
| Taille de raccordement | 1/8" |
| Température du fluide | -10...160 °C |
| Poids | 0.00 kg |
Tork T-SK600 est une électrovanne 2 voies à action directe avec corps en acier inoxydable AISI 316, conçue pour le contrôle du débit d’eau, d’air, de gaz (gaz naturel, GPL, méthane, butane, propane) et de fluides chimiquement agressifs. La vanne est normalement fermée (NC), fonctionne à partir d’une pression différentielle nulle (ΔP = 0) et ne nécessite aucune pression de service minimale. Le joint en PTFE garantit une température de service du fluide jusqu’à +160 °C ainsi qu’une résistance à un large éventail de substances chimiques.
La vanne T-SK600 trouve sa place partout où il est nécessaire de contrôler le débit de fluides corrosifs ou agressifs, ou lorsqu’une résistance chimique et thermique élevée des matériaux est requise. Elle est typiquement utilisée dans l’industrie chimique et pharmaceutique, les installations agroalimentaires, les équipements de laboratoire, l’automatisation industrielle et les systèmes utilisant des liquides ou des gaz agressifs. Grâce au raccordement G1/8" et à ses dimensions compactes (longueur du corps 44,1 mm), elle convient également aux ensembles à espace réduit et aux réseaux avec de faibles diamètres de tuyauterie. La vanne peut être montée dans n’importe quelle position, mais la bobine doit être orientée verticalement.
Le corps de la vanne ainsi que les composants internes sont fabriqués en acier inoxydable AISI 316 ; les sièges, le tube d’induit et les ressorts sont également en inox. La bague de déphasage est en cuivre (EN 12735-1). Dans cette version, le joint est en PTFE, couvrant une plage de température de –10 à +160 °C et assurant une résistance chimique aux acides et à d’autres fluides agressifs. Le diamètre de passage est de 1,8 mm avec un débit Kv de 1,6 l/min. Le raccordement électrique s’effectue via un connecteur 3 pôles DIN 43650 / ISO 4400 (EN 175301-803 Form A) pour câble de diamètre 6–8 mm. Indice de protection de la bobine IP65 (IP68 sur demande). La bobine est bobinée avec une classe d’isolation H (180 °C) pour un fonctionnement continu ED 100 %.
Caractéristiques techniques – SS1050.00.018 (G1/8", orifice 1,8 mm, PTFE) :
Une vanne à action directe (direct acting) avec ΔP = 0 s’ouvre même en l’absence de différence de pression entre l’entrée et la sortie : elle ne nécessite donc aucune pression de service minimale. Contrairement aux vannes pilotées, elle fonctionne ainsi de manière fiable même dans les systèmes basse pression, les circuits fermés ou les installations où la pression dans la tuyauterie peut chuter jusqu’à zéro.
Le joint PTFE convient aux fluides chimiques agressifs, aux acides et aux fluides jusqu’à +160 °C. Pour l’eau et les liquides neutres jusqu’à +80 °C, une version plus économique en NBR suffit. L’EPDM (jusqu’à +130 °C) convient à la vapeur, à l’eau chaude ou aux fluides incompatibles avec le NBR. Le VITON (jusqu’à +160 °C) constitue une alternative au PTFE pour les carburants hydrocarbonés et les solvants halogénés. Le choix correct du joint doit toujours être vérifié à l’aide du tableau de compatibilité chimique correspondant au fluide concerné.
La fiche technique du fabricant indique une utilisation possible avec le gaz naturel, le GPL, le méthane, le butane et le propane en tant que gaz non corrosifs. Toutefois, la vanne n’est pas mentionnée dans la fiche technique comme disposant d’une certification gaz (par ex. selon EN 161 ou AGA). Si vous prévoyez une utilisation dans une installation gaz réglementée, vérifiez la disponibilité de la certification correspondante auprès du fournisseur avant de passer commande.
La version standard T-SK600 n’est pas certifiée pour les atmosphères explosibles. Le fabricant indique toutefois la possibilité de fournir une bobine Ex (antidéflagrante) sur demande. Si vous avez besoin d’une vanne pour une zone ATEX, contactez-nous en précisant la zone et le groupe d’explosivité : nous vérifierons avec plaisir la disponibilité et les conditions de fourniture.
Oui, le fabricant recommande d’utiliser les électrovannes avec un filtre à l’entrée du fluide. La viscosité maximale admissible du fluide est de 5 °E (~37 cSt). Le filtre protège le siège et les éléments d’étanchéité contre les impuretés mécaniques susceptibles de provoquer des fuites ou un dysfonctionnement de la vanne.
