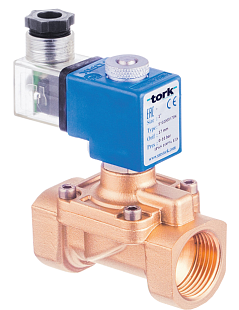

L’électrovanne Tork T-GZN104 G3/4" est une vanne 2 voies normalement ouverte à commande assistée pour l’eau, l’air et le gaz. Joint EPDM, alimentation 24 V AC, pression max. 12 bar, Kv 90 l/min. Plus d'informations
Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.
| Alimentation | 24 VCA |
| Diamètre nominal | DN 20 |
| Fonction | Ouvert sans tension |
| Joint | NBR |
| Médium | Gaz, Eau, Air |
| Plage de pression | 0,15...12 bar |
| Taille de raccordement | 3/4" |
| Température de fonctionnement | -20...80 °C |
| Poids | 0.00 kg |
Tork T-GZN104 est une électrovanne 2 voies G3/4" à commande assistée, conçue pour l’eau, l’air et le gaz. La vanne est normalement ouverte (NO) en position de repos : le passage du fluide est libre sans alimentation de la bobine et elle se ferme lors de l’application d’une tension de 24 V AC. Le joint en EPDM permet une utilisation avec une large gamme de fluides, y compris l’eau déminéralisée ou des liquides légèrement agressifs.
La vanne T-GZN104 trouve sa place partout où le passage du fluide est requis à l’état de repos (hors tension) et sa fermeture lors de l’activation – typiquement comme élément de sécurité ou d’arrêt d’urgence. Elle est utilisée dans les réseaux industriels d’eau, d’air comprimé et de gaz, dans les systèmes d’irrigation agricoles, dans les équipements de process et de l’industrie agroalimentaire, ainsi que dans les systèmes CVC. Grâce au raccord fileté G3/4" (BSP), elle s’intègre facilement dans les installations de tuyauterie standard. Le montage est possible dans n’importe quelle position sans limitation de fonctionnement.
Le corps de la vanne est en laiton, les parties internes (tige, siège, ressorts, tube de noyau) sont en acier inoxydable et en laiton. Le joint est en EPDM, couvrant une plage de température de −30 °C à +130 °C, et convient à l’eau, y compris déminéralisée, à la vapeur basse pression ou à des fluides légèrement chimiquement agressifs. La bobine de classe d’isolation H (180 °C), avec imprégnation en polyester renforcé de fibre de verre, est conçue pour un service continu (ED 100 %) et offre un indice de protection IP65. Le raccordement électrique est assuré par un connecteur standard DIN 43650 (ISO 4400 / EN 175301-803 Form A) pour câble de diamètre 6–8 mm. Sur demande, la bobine peut être fournie avec indicateur LED, embase PWM ou en version ATEX.
Caractéristiques techniques – S1021.04 G3/4" NO EPDM :
Les tailles supérieures de la série S1021 (G3/8" et au-delà) utilisent une commande assistée : la bobine n’ouvre pas directement le siège, mais via la différence de pression du fluide. Pour que la vanne fonctionne correctement, la différence de pression entre l’entrée et la sortie doit être d’au moins 0,15 bar. En cas de pression différentielle nulle ou trop faible, la vanne peut ne pas commuter correctement. Si cette chute de pression ne peut pas être garantie, demandez une version à commande directe (ΔP = 0) dans les tailles G1/8" ou G1/4".
L’EPDM convient à l’eau chaude, à l’eau déminéralisée, à la vapeur d’eau jusqu’à 130 °C et à une série de fluides légèrement alcalins. Le NBR (version standard) résiste mieux aux huiles minérales et aux carburants hydrocarbonés, mais présente une résistance thermique plus faible (jusqu’à +80 °C). Pour les réseaux d’eau potable, d’eau chaude sanitaire ou les systèmes d’irrigation avec additifs chimiques, l’EPDM est généralement le bon choix. Des versions avec Viton (jusqu’à +160 °C) ou PTFE sont également disponibles sur demande.
La version standard T-GZN104 n’est pas certifiée pour les atmosphères explosibles. Le fabricant propose une bobine ATEX en option sur demande ; cette variante doit être explicitement spécifiée lors de la commande. Pour les applications en zones à risque d’explosion, contactez toujours le fournisseur en précisant la zone et le groupe de gaz concernés.
Oui, la position de montage de la vanne (horizontale, verticale, inclinée) ne limite pas son fonctionnement. La seule exigence du fabricant concerne la bobine : elle doit être orientée verticalement. Si la bobine était montée horizontalement ou inclinée, cela pourrait entraîner une force magnétique irrégulière et réduire la durée de vie. Veillez également à ce que le fluide soit amené dans le bon sens, conformément au marquage figurant sur le corps de la vanne.
