Électrovanne pour fioul domestique TORK T-Y 406 DN32, orifice 46 mm, 230 VAC, raccordement 1 1/4", pression 0,5-16 bar, normalement fermée hors tension. Plus d'informations
Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.
| Alimentation | 230 VCA |
| Atex | Non |
| Diamètre nominal | DN 32 |
| Fonction | Fermé sans tension |
| Indice de protection IP | IP 65 |
| Joint | Viton |
| Médium | Huile |
| Pression | 0,5 - 12 bar |
| Taille de raccordement | 1 1/4" |
| Température du fluide | 160 °C |
| Type de raccordement | Filetage intérieur |
| Poids | 1.60 kg |

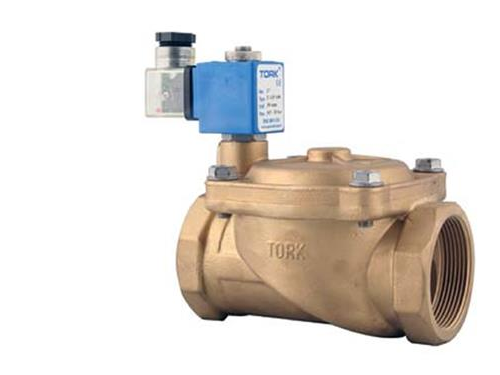

Électrovanne TORK T-Y 406 DN 32 (désignation type S4010.06) est une vanne solénoïde d’arrêt pour fioul domestique et autres liquides non agressifs, avec filetage femelle 1 1/4". Au repos, hors tension, la vanne est fermée ; elle s’ouvre par application de 230 VAC sur la bobine. Elle fait partie des vannes à commande indirecte (servo-assistée) – pour s’ouvrir, elle nécessite une pression différentielle minimale de 0,5 bar entre l’entrée et la sortie.
La vanne est conçue pour les installations industrielles et de chauffage utilisant des liquides non agressifs et de la vapeur. Elle convient sans problème au fioul domestique, à l’huile hydraulique, au fioul léger (type 2E), à l’eau surchauffée et à la vapeur jusqu’à 160 °C. La viscosité maximale du fluide est de 5 °E (~37 cSt). Elle est typiquement installée dans les chaufferies au fioul, les réseaux de distribution de combustible, les circuits hydrauliques et les systèmes vapeur, partout où il est nécessaire de piloter à distance ou de couper automatiquement l’alimentation en fluide. Cette vanne n’est pas destinée aux fluides agressifs (acides, gaz, produits chimiques concentrés) – ni le corps en laiton ni les joints en Viton n’y résisteraient.
La vanne fonctionne en mode NC (normally closed, fermée hors tension) : dès que la bobine n’est plus alimentée, le ressort interne maintient la vanne fermée. Pour l’ouvrir, il faut appliquer une tension de 230 VAC. En cas de coupure d’alimentation ou d’arrêt d’urgence, l’arrivée de fluide se ferme automatiquement, ce qui est essentiel pour la sécurité des réseaux de fioul et de vapeur.
La TORK T-Y 406 fait partie des vannes 2/2 à commande indirecte (servo-assistée), elle nécessite donc pour une ouverture fiable une pression différentielle minimale de 0,5 bar entre l’entrée et la sortie. Le temps de réponse est de 400 ms à l’ouverture et de 1000 ms à la fermeture. La plage de pression de service est de 0,5 à 12 bar.
Le corps et le couvercle de la vanne sont en laiton forgé MS 58 (DIN 17673), les principaux composants internes sont en acier inoxydable – piston AISI 430, tube de guidage AISI 304 et ressorts AISI 302. Le joint en Viton supporte des températures de -10 à +160 °C et résiste aux huiles ainsi qu’à l’eau surchauffée.
La bobine est de classe d’isolation H (180 °C), à service continu 100 %, avec un indice de protection IP 65 (IP 68 sur demande). Le connecteur est conforme à la norme ISO 4400 / EN 175301-803 (Forme A, câble Ø 6–8 mm) et peut être fourni sur demande avec une LED pour le contrôle visuel de l’état.
Attention : en raison du fonctionnement, de la température du fluide et de l’alimentation de la bobine, la surface de la bobine peut devenir très chaude – lors de toute manipulation en service, utilisez une protection des mains.
Le corps de la vanne peut être monté dans n’importe quelle position, mais la bobine doit être en position verticale (axe vers le haut) – jamais sous l’axe de la vanne. Installez la vanne dans le sens d’écoulement indiqué par la flèche sur la partie inférieure du corps.
Installez en amont de la vanne un filtre à impuretés mécaniques – le siège est sensible aux impuretés présentes dans le fluide et les particules grossières peuvent l’endommager. Lors de la première mise en service, ouvrez le débit progressivement afin d’éviter une fuite instantanée côté sortie. La bobine peut être orientée même après raccordement, ce qui permet de l’ajuster selon l’espace disponible.
La vanne est conçue pour les liquides non agressifs – fioul domestique, huile hydraulique, fioul léger (type 2E), eau surchauffée et vapeur. La viscosité maximale du fluide est de 5 °E (~37 cSt). Ne l’utilisez pas pour des fluides agressifs (acides, gaz, produits chimiques concentrés), le corps en laiton et les joints en Viton ne sont pas prévus pour cela.
La fonction NC (normally closed) signifie que la vanne est fermée au repos. Elle ne s’ouvre qu’après application d’une tension de 230 VAC sur la bobine. En cas de coupure de courant ou d’interruption de l’alimentation, la vanne se referme immédiatement d’elle-même, ce qui protège le système contre un écoulement incontrôlé et est essentiel pour la sécurité des réseaux de fioul et de vapeur.
La TORK T-Y 406 est une vanne à commande indirecte (servo-assistée) – pour s’ouvrir, elle nécessite que la pression d’entrée soit supérieure d’au moins 0,5 bar à la pression de sortie. Sans cette pression différentielle, la vanne ne s’ouvrira pas. Dans les réseaux sous pression, cela ne pose pas de problème, mais il faut en tenir compte lors de la conception de systèmes sans pression ou gravitaires – dans ce cas, il faut opter pour une vanne à commande directe.
Le corps de la vanne peut être installé dans n’importe quelle position – cela n’a pas d’incidence sur son fonctionnement. En revanche, la bobine doit être en position verticale, axe vers le haut, jamais sous l’axe de la vanne. La vanne doit être installée dans le sens d’écoulement indiqué par la flèche sur la partie inférieure du corps, et nous recommandons de monter un filtre à impuretés mécaniques en amont de la vanne.
L’échauffement de la bobine est un phénomène normal de fonctionnement – le passage du courant dans la bobine génère de la chaleur. Combinée à la température ambiante et à la température du fluide, la surface de la bobine peut devenir très chaude (avec 230 VAC, même au-delà de 100 °C). Il ne s’agit pas d’un défaut, mais attention au risque de brûlure – lors de toute manipulation de la vanne en service, utilisez une protection des mains.
