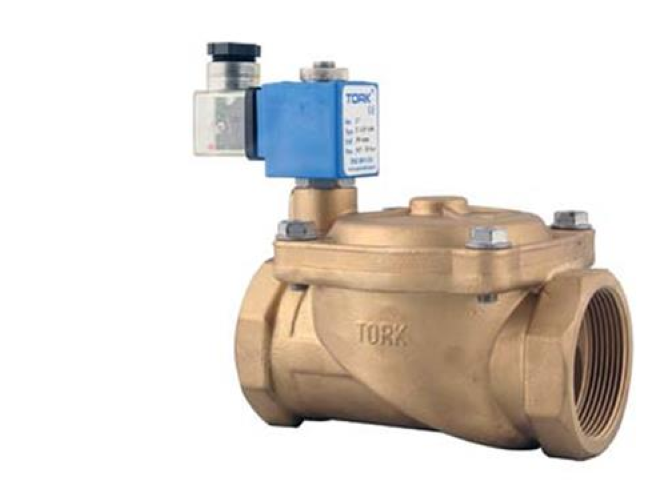

Électrovanne pour fioul de chauffage Tork T-Y408 G2" : vanne en laiton à commande directe pour huiles combustibles et fiouls lourds. Normalement fermée, à commande assistée, joint d’étanchéité en Viton. Pression max. 12 bar, Kv 450 l/min. Plus d'informations
Rupture de stock - peut être demandé
| Diamètre nominal | DN 50 |
| Fonction | Fermé sans tension |
| Joint | Viton |
| Médium | Fioul domestique |
| Plage de pression | 0,5...12 bar |
| Taille de raccordement | 2" |
| Température du fluide | -10...160 °C |
| Poids | 0.00 kg |
Tork T-Y408 G2" est une électrovanne 2 voies de la série S4010 conçue pour les huiles de chauffage et les fluides combustibles. La vanne est normalement fermée (NC), à commande assistée et livrée sans bobine – la bobine doit être choisie séparément selon la tension d’alimentation requise. Le corps est en laiton, avec des composants internes en acier inoxydable et un joint en Viton.
La vanne S4010 en version taraudée G2" est destinée à l’installation sur des circuits de distribution de combustibles pour huiles de chauffage – typiquement sur des brûleurs industriels, des chaudières au fioul lourd ou au mazout, ainsi que dans les circuits d’alimentation des réservoirs de carburant. Elle convient partout où une fermeture ou une ouverture commandée électriquement de la conduite de combustible est nécessaire, sans alimentation permanente pour maintenir la position fermée. La vanne peut être montée dans n’importe quelle position, mais une position verticale de la bobine est recommandée.
La vanne fonctionne selon un principe assisté avec une pression différentielle minimale de 0,5 bar – le fluide lui-même aide à ouvrir la membrane, ce qui permet de maintenir une faible puissance de bobine (15–24 VA / 18 W). Le corps est en laiton avec raccord BSP G2" (NPT sur demande), les composants internes et les ressorts sont en acier inoxydable. Le joint Viton permet une température de service du fluide jusqu’à +160 °C. Le diamètre de passage est de 46 mm, le coefficient de débit Kv atteint 450 l/min à une pression maximale de 12 bar. Indice de protection de la bobine IP65 (IP68 sur demande), classe d’isolation H (180 °C). Raccordement électrique via connecteur DIN 43650 Form A.
Paramètres techniques :
La vanne de la série S4010 est conçue comme un système corps + bobine, les bobines étant disponibles pour différentes tensions d’alimentation (12–230 V AC/DC). La vente séparée permet de choisir précisément la bobine correspondant à l’alimentation de votre armoire électrique, ou de remplacer facilement la bobine en cas de défaillance sans devoir démonter toute la vanne de la tuyauterie.
La vanne G2" fonctionne selon un principe assisté – elle utilise la pression différentielle du fluide pour ouvrir la membrane. La pression de service minimale est donc de 0,5 bar (ΔP). Si votre circuit fonctionne avec une pression différentielle plus faible ou nulle, il est nécessaire de choisir une vanne à commande directe (direct acting, ΔP = 0), disponible dans les dimensions plus petites de la série S4010 (G1/8"–G1/4").
La série S4010 est principalement conçue pour les combustibles et huiles de chauffage (désignation FUEL). Le joint Viton résiste à un large éventail de produits pétroliers et d’hydrocarbures. L’utilisation avec d’autres fluides (eau, vapeur, gaz) n’est pas déclarée par le fabricant pour cette série – pour de tels fluides, TORK propose des séries de vannes spécialisées. Vérifiez toujours la compatibilité chimique du joint avec le fluide concerné.
Oui, le fabricant l’indique explicitement. Les électrovannes de la série S4010 doivent impérativement être installées avec un filtre sur l’arrivée du fluide. Les impuretés et particules solides présentes dans l’huile peuvent obstruer l’orifice pilote ou endommager le joint, ce qui entraîne des fuites ou un dysfonctionnement de la vanne. Il est recommandé d’utiliser un filtre à tamis avec une finesse de filtration adaptée à la viscosité de l’huile utilisée.
