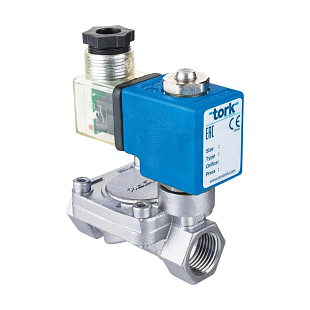

Électrovanne en acier inoxydable Tork SS1010 G¾" (SS1010.04) sans bobine, normalement fermée, à commande assistée. Corps en AISI 316, joint NBR, pression 0,5–16 bar, température de –10 à +80 °C. Plus d'informations
Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.
| Diamètre nominal | DN 20 |
| Fonction | Fermé sans tension |
| Indice de protection IP | IP 65 |
| Joint | NBR |
| Médium | Matériau chimique, Gaz, Eau, Air, Acide |
| Plage de pression | 0,5...16 bar |
| Taille de raccordement | 3/4" |
| Température du fluide | -10...80 °C |
| Poids | 0.00 kg |
Tork SS1010 G¾" (T-SYD604) est une électrovanne 2 voies normalement fermée en acier inoxydable pour les réseaux industriels de liquides et de gaz. La vanne fonctionne selon un principe assisté et nécessite une pression différentielle minimale de 0,5 bar pour s’ouvrir correctement. Le corps ainsi que les pièces internes en contact avec le fluide sont en acier inoxydable AISI 316, les joints d’étanchéité sont en NBR avec une plage de fonctionnement de –10 à +80 °C. Le produit est livré sans bobine – la bobine de la série C400 avec connecteur DIN 43650 / ISO 4400 Form A doit être commandée séparément dans la tension d’alimentation souhaitée.
La version inox AISI 316 destine cette vanne aux environnements exigeant une résistance accrue à la corrosion et aux fluides agressifs. Les applications typiques comprennent les réseaux industriels d’eau, d’air et de gaz inertes, l’industrie chimique et agroalimentaire, les stations d’épuration des eaux usées ainsi que les lignes technologiques travaillant avec des acides ou des produits chimiques. La vanne convient également aux huiles légères et aux fluides gazeux. Le joint NBR couvre des températures de service de –10 à +80 °C ; pour des températures plus élevées ou des fluides plus agressifs, des versions avec joints EPDM ou VITON sont disponibles.
Le corps, le siège, le noyau, le tube de noyau ainsi que les ressorts sont entièrement en inox (AISI 316) ; la bague de déphasage est en cuivre (EN 12735-1). Le principe de commande assistée permet un débit jusqu’à 90 l/min (env. 5,4 m³/h) avec un diamètre de siège de 17 mm et une plage de pression de 0,5 à 16 bar. Le filetage est en standard BSP/G (ISO 228-1), NPT sur demande. L’indice de protection de la bobine IP65 (ISO 60529) assure une résistance à la poussière et aux projections d’eau ; IP68 est disponible sur demande. Le connecteur est conforme à la norme DIN 43650 / ISO 4400 Form A (câble Ø 6–8 mm). La bobine fonctionne en service continu ED 100 %, classe d’isolation H (180 °C, IEC 85). Le temps de réponse pour G¾" est de 400 à 500 ms à l’ouverture comme à la fermeture. Poids du corps de vanne : 0,86 kg.
Caractéristiques techniques :
La vanne est livrée sans bobine. Il faut commander une bobine de la série C400 avec connecteur DIN 43650 / ISO 4400 Form A dans la tension d’alimentation souhaitée. Tensions disponibles : AC 12 V / 24 V / 48 V / 110 V / 230 V (15 VA ou 24 VA) et DC 12 V / 24 V / 48 V / 110 V (18 W). La tolérance de tension est de AC –15 %, +10 % et DC –5 %, +10 %. Des bobines avec indicateur LED ou connecteur PWM sont disponibles sur demande.
La vanne G¾" fonctionne selon un principe assisté : l’électroaimant n’ouvre qu’un petit orifice pilote, puis le siège de la vanne utilise la différence de pression du fluide pour s’ouvrir. C’est pourquoi une ΔP minimale de 0,5 bar entre l’entrée et la sortie est requise. Si votre application fonctionne avec une pression différentielle nulle, choisissez une vanne SS1010 à action directe dans une taille plus petite (G⅛" ou G¼"), qui fonctionne à partir de ΔP = 0.
Le joint NBR convient à l’eau, à l’air, aux gaz inertes et aux huiles légères dans une plage de température de –10 à +80 °C. Il ne convient pas aux acides oxydants forts, aux cétones, aux esters ni aux hydrocarbures chlorés. Pour des fluides plus agressifs ou des températures plus élevées, le fabricant propose une version avec EPDM (jusqu’à +130 °C) ou VITON (jusqu’à +160 °C) ; le choix d’un autre joint doit être précisé lors de la commande.
Le corps de vanne peut être monté dans n’importe quelle position sans incidence sur le fonctionnement. En revanche, la bobine doit être orientée verticalement ; cette condition est indiquée par le fabricant afin de garantir le bon fonctionnement du circuit magnétique. Il est également recommandé d’installer un filtre à l’entrée du fluide afin d’éviter l’encrassement de l’orifice pilote par des impuretés.
L’indice de protection standard de la bobine est IP65 (selon ISO 60529), ce qui signifie une protection totale contre la poussière et une résistance aux jets d’eau provenant de toutes les directions. La vanne convient donc aux environnements industriels humides et poussiéreux. Pour les applications avec immersion directe, un indice IP68 est disponible sur demande. Le choix de l’indice de protection doit être précisé lors de la commande de la bobine.
