Détecteur de gaz dégagés EVIKON E2673 pour la détection précoce de l’hydrogène et des vapeurs d’électrolyte dans les systèmes de batteries lithium-ion. Convient aux BESS, aux centres de données, aux locaux UPS et aux stations de recharge pour véhicules électriques. Plus d'informations
Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.
| Alimentation | 10...36 VDC |
| Dimensions (h x l x p) | 94 × 56 × 32 mm |
| Indice de protection IP | IP 40 |
| Plage de mesure | 0...500 indice COV, 0...100 % LIE H2 |
| Plage de mesure de l'humidité | 0 – 100% HR |
| Plage de température | -40...75 °C |
| Signal de sortie | ModBus RTU RS485 |
| Type de détecteur | Sur rail DIN, Murale |
| Type de gaz | H2-Hydrogène, COV-Composés organiques volatils |
| Poids | 1.00 kg |

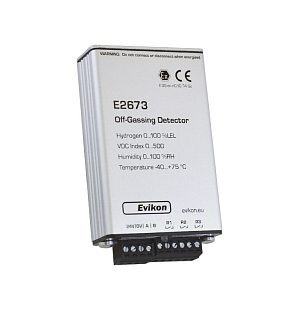

Evikon E2673 est un détecteur de dégagement gazeux (off-gassing) conçu pour la détection précoce de l’emballement thermique (thermal runaway) des batteries lithium-ion. Il mesure simultanément l’hydrogène (H₂), les composés organiques volatils (COV), l’humidité relative et la température, couvrant ainsi avec un seul appareil les paramètres ambiants les plus importants dans les systèmes de stockage par batteries et les centres de données.
L’E2673 est conçu pour les installations où il existe un risque de dégagement gazeux provenant de batteries lithium-ion ou lorsqu’il est nécessaire de surveiller la qualité de l’air à proximité d’équipements de puissance. Il est typiquement déployé dans les systèmes de stockage d’énergie par batteries (BESS), les centres de données et les locaux équipés d’onduleurs UPS, sur les infrastructures de recharge pour véhicules électriques, ainsi que dans les usines de fabrication de batteries. Son boîtier compact en aluminium de 94 × 56 × 32 mm permet une installation même dans des racks batteries à espace réduit, directement sur rail DIN ou à l’aide du support mural fourni.
Deux capteurs en un
Conductivité thermique pour l’hydrogène + MOS pour les vapeurs d’électrolyte
2 en 1
détecte les dégagements gazeux rapides comme lents
Sans étalonnage sur site
Sans maintenance ni étalonnage sur site, autodiagnostic au démarrage et en fonctionnement
15
ans de durée de vie attendue
Utilisation en atmosphère explosive
Zones sûres et Zone 2, conformément aux normes EN 60079-0/-7/-29-0/-3 et aux directives 2014/30/UE et 2014/34/UE
Zone 2
PD2, FM 6320 en cours
Pour l’hydrogène, le détecteur utilise le principe de la conductivité thermique avec une plage de 0 à 100 %LEL et une résolution de 0,02 %LEL. Pour les composés organiques volatils (y compris les vapeurs d’électrolyte DEC et DEMC libérées lors de la dégradation des cellules), il intègre un capteur MOS avec un indice de 0 à 500. Le temps de préchauffage est inférieur à 1 minute et le temps de réponse inférieur à 20 secondes. L’échantillonnage s’effectue par diffusion : le gaz atteint les capteurs par circulation naturelle de l’air, sans pompe ni ligne d’échantillonnage.
En plus des gaz, le détecteur mesure également l’humidité relative sur une plage de 0 à 100 %RH et la température ambiante de -40 à +85 °C, avec une précision < 2 %RH et < 0,3 °C. La surveillance de ces valeurs contribue à réduire les risques de décharges électrostatiques, de courts-circuits et de surchauffe des équipements ; il n’est donc pas nécessaire d’ajouter une sonde d’ambiance séparée.
Le détecteur dispose de trois relais SPST en logique NC : deux pour les alarmes et un pour la signalisation de défaut, dimensionnés pour 300 mA / 30 VDC. Pour l’intégration dans des systèmes supérieurs, il est équipé d’un bus RS485 avec protocole Modbus RTU (19200 bauds), ce qui permet de raccorder l’appareil aux systèmes courants de sécurité incendie ainsi qu’aux systèmes SCADA. L’état est indiqué par trois LED : alimentation (verte), défaut (jaune) et alarme (rouge).
Réglages d’usine :
Lors de la dégradation et de l’emballement thermique des cellules lithium-ion, un mélange de gaz est libéré ; parmi les plus typiques figurent l’hydrogène et les vapeurs d’électrolyte (composés organiques volatils, par ex. DEC et DEMC). L’hydrogène apparaît rapidement lors de la ventilation de la cellule, tandis que les COV peuvent se manifester plus tôt lors d’un dégagement gazeux plus lent. La détection simultanée des deux groupes permet d’identifier la défaillance d’une cellule à un stade plus précoce que si un seul type de gaz était surveillé.
Deux possibilités s’offrent à vous. La première consiste en trois sorties relais SPST en logique NC (300 mA / 30 VDC) : deux pour les états d’alarme et une pour la signalisation de défaut. Elles conviennent pour une liaison directe avec une centrale de sécurité incendie ou des cartes d’entrée simples. La seconde est l’interface RS485 avec protocole Modbus RTU (19200 bauds), qui permet d’intégrer l’appareil dans un système SCADA, BMS ou tout autre système de gestion technique du bâtiment, avec transmission numérique de toutes les valeurs mesurées.
Oui. Le seuil d’alarme pour l’hydrogène est réglable par l’utilisateur dans une plage de 10 à 40 %LEL H₂, ce qui permet de l’adapter aux exigences du projet ou de la solution de sécurité incendie. La plage de détection du capteur lui-même reste de 0 à 100 %LEL.

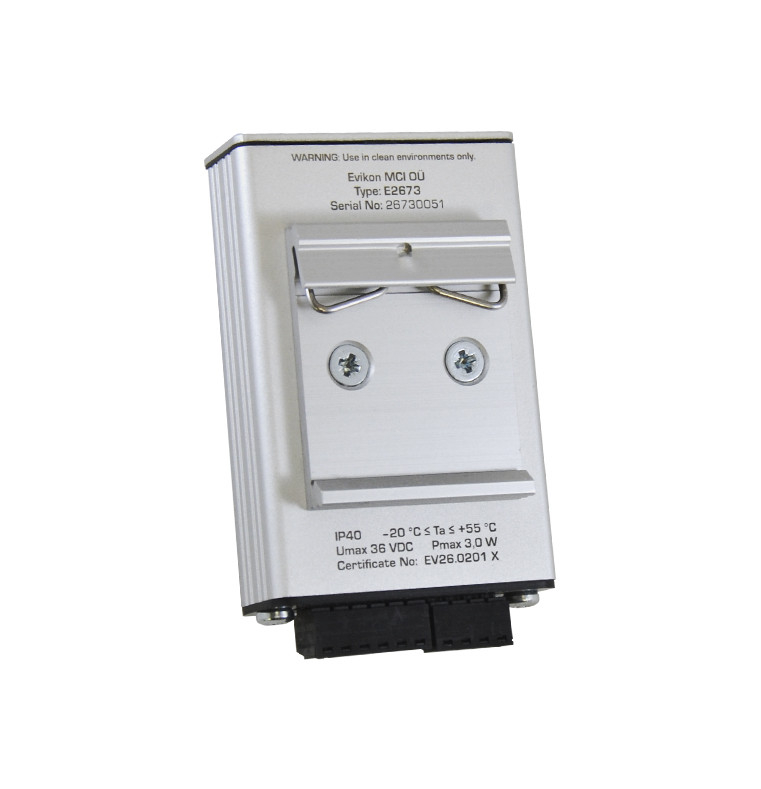

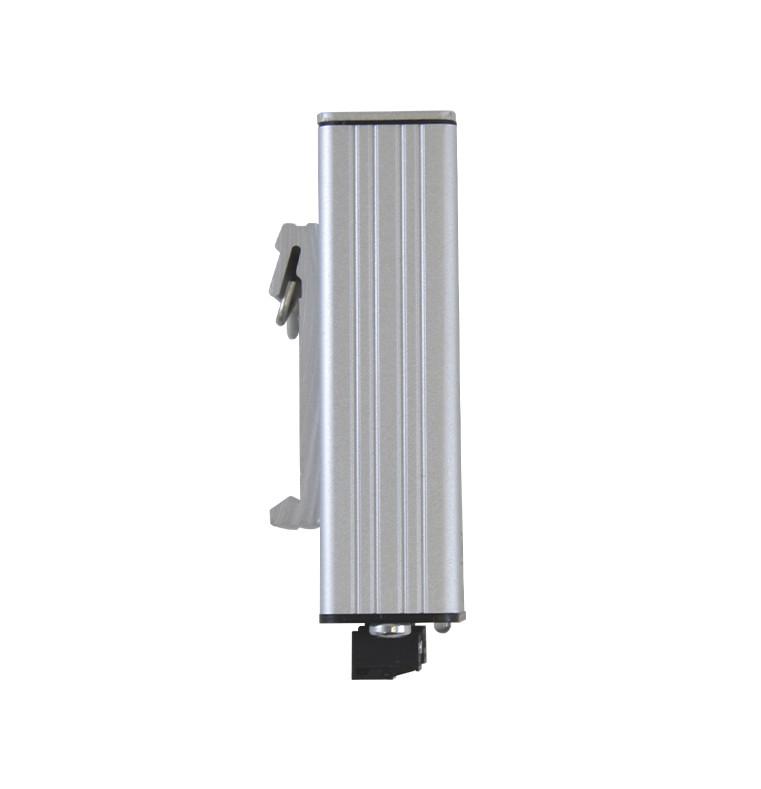

Le boîtier mesure 94 × 56 × 32 mm, ce qui lui permet de s’intégrer même dans des racks BESS et de centres de données à espace réduit. Il se monte en standard sur rail DIN ou directement au mur à l’aide du support de montage fourni. La détection est par diffusion : le gaz atteint les capteurs par circulation naturelle de l’air, sans pompe ni ligne d’échantillonnage.
IP40 signifie que le boîtier est protégé contre la pénétration de corps solides de plus de 1 mm, mais qu’il n’est pas protégé contre l’eau. Le détecteur doit donc être installé en intérieur (armoire BESS, centre de données, local technique), et non en extérieur ni dans des endroits où il pourrait être directement aspergé. L’admission du gaz s’effectue par diffusion à travers le boîtier de l’appareil.
