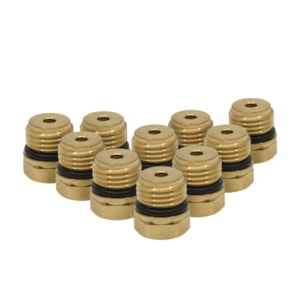

Le raccord de tube d’impulsion 003Z4098 est un accessoire pour le Danfoss ASV-BD. Il sert au raccordement du tube d’impulsion qui relie la vanne partenaire ASV-BD au régulateur de pression différentielle ASV-PV. Plus d'informations
Rupture de stock - peut être demandé
| Poids | 0.01 kg |
Le connecteur de tube d’impulsion Danfoss (003Z4098) est un accessoire d’installation destiné à la vanne partenaire ASV-BD. Il assure le raccordement du tube d’impulsion à la vanne ASV-BD sur la conduite de départ, fermant ainsi le circuit hydraulique de régulation nécessaire à l’équilibrage automatique des installations de chauffage ou de refroidissement avec le système Danfoss ASV.
Le connecteur 003Z4098 fait partie du système Danfoss ASV – des installations hydroniques à équilibrage automatique pour le chauffage et le refroidissement bitubes. L’ensemble ASV se compose du régulateur de pression différentielle ASV-PV installé sur la conduite de retour et de la vanne partenaire ASV-BD sur la conduite de départ. Les deux vannes sont reliées par un tube d’impulsion (G 1/16 A), par lequel l’ASV-PV mesure la pression côté départ et maintient une pression différentielle constante dans la colonne montante ou la branche. Le connecteur 003Z4098 permet le raccordement correct du tube d’impulsion au corps de la vanne ASV-BD. Il est utilisé lors du montage d’une nouvelle installation, lors du prolongement du tube d’impulsion ou comme pièce de rechange lors d’une intervention de maintenance.
Le connecteur est destiné à la vanne partenaire Danfoss ASV-BD dans les dimensions DN 15 à DN 50. La vanne ASV-BD s’installe sur la conduite de départ et forme, avec le régulateur ASV-PV sur la conduite de retour, un ensemble complet pour l’équilibrage hydraulique automatique. Nous recommandons de vérifier la compatibilité avec d’autres types d’accessoires (par ex. pour LENO MSV-BD) dans la fiche technique Danfoss correspondante.
Le tube d’impulsion (G 1/16 A) transmet le signal de pression depuis la conduite de départ vers la membrane du régulateur ASV-PV placé sur la conduite de retour. Grâce à ce signal, l’ASV-PV maintient automatiquement une pression différentielle constante dans la branche ou la colonne montante, indépendamment des variations de débit dans l’installation – le principe de base de l’équilibrage hydraulique dynamique selon la norme DIN 18380. Le connecteur 003Z4098 assure un raccordement étanche et correct du tube au corps de la vanne ASV-BD.
Le tube d’impulsion d’une longueur de 1,5 m est fourni de série dans l’emballage de la vanne ASV-PV. Le connecteur 003Z4098 se commande séparément – comme accessoire complémentaire lors du montage ou comme pièce de rechange lors de la maintenance. Danfoss propose également des tubes d’impulsion en longueurs de 2,5 m et 5 m, pour lesquels un connecteur correctement choisi côté ASV-BD est indispensable.
