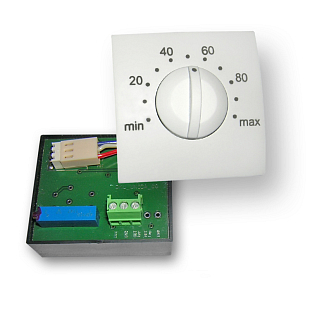

Contrôleur intérieur fournissant une sortie de tension linéaire dans la plage de 0 à 10 VDC, qui dépend de la rotation de la molette de réglage. L'électronique se compose de deux parties : un élément de commande avec une molette sur un circuit imprimé et la partie principale avec des bornes dans une boîte d'installation. La connexion est réalisée par un conducteur plat. L'appareil est destiné à un environnement chimiquement non agressif sans besoin de service ou d'entretien.

Paramètres techniques

• Alimentation : 15...30 VDC
• Consommation : environ 5 mA
• Signal de sortie : 0...10 V
• Impédance de charge : > 50 kΩ
• Indice de protection : IP40

Conditions de fonctionnement

• Température de fonctionnement : -30...50 °C
• Humidité relative : < 95 % (sans condensation)

Borniers

• Type : CPP, conducteurs max. 1 mm²
• Borne 1 : alimentation Ucc
• Borne 2 : GND
• Borne 3 : sortie 0 à 10 V
