Le clapet anti-retour ESBE VCA 100 DN 20 est un clapet anti-retour axial à faible perte de charge et à faible pression d’ouverture. Raccordement fileté, PN 16, 0–100 °C. Plus d'informations
Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.
| Diamètre nominal | DN 20 |
| Pression | PN 16 |
| Taille de raccordement | 3/4" |
| Température | 0...100 °C |
| Type de raccordement | Fileté |
| Type de robinetterie | Axial |
| Poids | 0.05 kg |

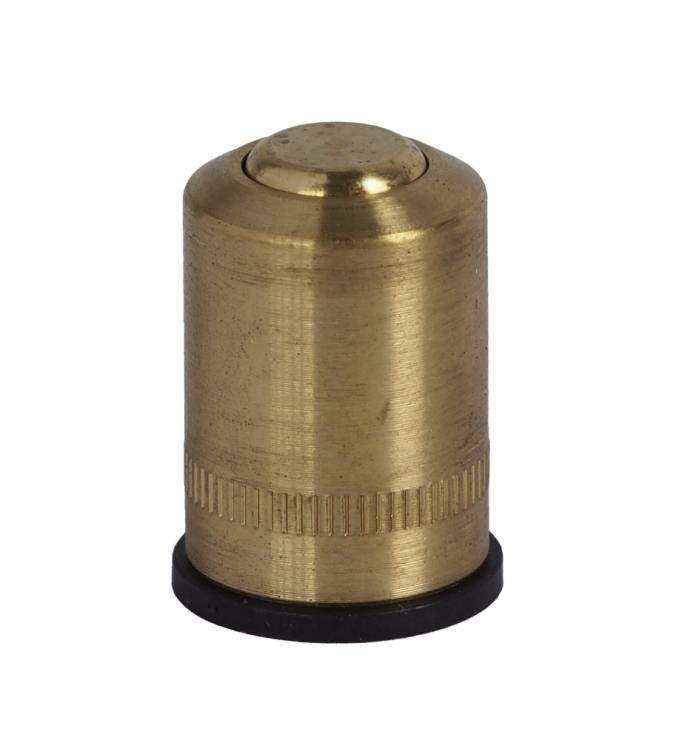

ESBE VCA100 DN 20 (réf. 36500400) est un clapet anti-retour pour montage intérieur dans les conduites des installations de chauffage et des réseaux d’eau. Il empêche le reflux du fluide dans le système et est conçu pour offrir une perte de charge aussi faible que possible, associée à une faible pression d’ouverture.
Le clapet s’installe dans une tuyauterie intérieure de dimensions 15×1 ou 22×1 mm, typiquement dans les systèmes de chauffage et les réseaux d’eau. Grâce à sa conception en laiton résistant à la dézincification (DZR), la version DN 20 convient également aux réseaux d’eau potable. Le fonctionnement du clapet est indépendant de la position de montage : il fonctionne donc avec la même fiabilité dans les conduites horizontales que verticales, la pression d’ouverture la plus faible étant obtenue dans une conduite verticale avec un écoulement de haut en bas.
Spécifications techniques :
Oui, le fonctionnement du clapet ne dépend pas de la position de montage. La pression d’ouverture la plus faible (2,0 kPa) est obtenue dans une conduite verticale avec un écoulement de haut en bas ; dans une conduite horizontale, la pression d’ouverture est de 2,3 kPa, et dans une conduite verticale avec un écoulement vers le haut, elle est de 2,5 kPa.
Oui. Le corps et l’obturateur sont fabriqués en laiton résistant à la dézincification (DZR), qui est également destiné à une utilisation dans les réseaux d’eau potable.
Oui, il est possible d’ajouter au système jusqu’à 50 % de glycol avec des additifs antigel ou anticorrosion. Pour une concentration de 30 à 50 %, il est recommandé de choisir un clapet d’une taille supérieure en raison de la modification de la viscosité et de la conductivité thermique du fluide. Il n’est pas nécessaire de tenir compte d’une concentration plus faible en glycol.
Le clapet est conforme à la directive PED 2014/68/UE (article 4.3) ainsi qu’à la norme britannique SI 2016 No. 1105. Il est également certifié selon les standards 4MS/UBA et 4MS/KTW-BWGL pour une utilisation avec l’eau potable.
