Le clapet anti-retour à double battant Abo Valve S700, DN100, empêche le reflux du fluide dans les conduites montées entre brides. Les faibles pertes de charge et la fonction de rappel par ressort amortissent les coups de bélier. Pression PN10/PN16, température de -25 à 125 °C. Plus d'informations
Rupture de stock - peut être demandé
| Pression | PN 16, PN 10 |
| Taille de raccordement | DN 100 |
| Température | -25...125 °C |
| Type de raccordement | Intercalaire |
| Poids | 4.70 kg |

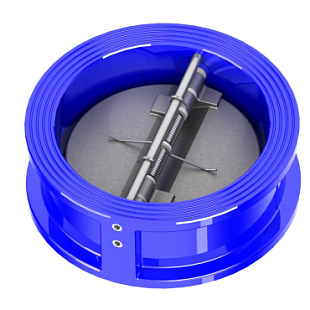

Le clapet anti-retour à double battant Abo Valve S700, DN100 est une robinetterie anti-retour à montage entre brides, avec disque à double battant, destinée aux réseaux de tuyauterie d’eau propre et d’eaux usées. Il empêche le reflux indésirable du fluide dans le système et, grâce à la fonction de rappel par ressorts, limite les coups de bélier dans la tuyauterie.
Le clapet se monte entre les brides de la tuyauterie partout où il est nécessaire d’empêcher le reflux du fluide, par exemple en aval des pompes, sur les conduites de refoulement ou dans les réseaux de chauffage. Les faibles pertes de charge en écoulement et la faible longueur d’encombrement permettent une installation même dans des sections de tuyauterie à espace réduit. Le fabricant indique comme montage préféré une installation verticale sur la tuyauterie.
Le corps du clapet est en fonte ductile GGG40, le disque en acier inoxydable CF8 et l’axe en acier inoxydable AISI 304. Le joint est disponible sur cette série en version NBR (jusqu’à 100 °C) ou EPDM (jusqu’à 125 °C). Le corps monobloc et la faible longueur d’encombrement selon la norme ČSN EN 558 facilitent le montage entre les brides de la tuyauterie.
Caractéristiques techniques :
Le clapet se monte entre les brides de la tuyauterie (version entre brides). Le fabricant indique comme installation préférée un montage vertical sur la tuyauterie.
Le joint NBR supporte des températures de -10 à 100 °C, tandis que le joint EPDM couvre une plage plus large de -25 à 125 °C. Le choix dépend de la version spécifique du clapet.
Le clapet est conforme à la norme de service EN 12334, à l’essai d’étanchéité selon ČSN EN 12266-1 classe A et ISO 5208 classe A. Les dimensions de raccordement sont conformes à ČSN EN 1092-1/2 et EN ISO 6708.
Le clapet est conçu pour les classes de pression PN10 et PN16, avec une pression de service de 10 ou 16 bar selon la version des brides.
Le poids du clapet en taille DN100 est de 4,70 kg.
